订阅solidworks 螺旋线和涡状线的绘制方法
来源：网络收集 点击： 时间：2024-07-22【导读】：
solidworks 如何绘制螺旋线和涡状线绘制螺旋线和涡状线1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
软件

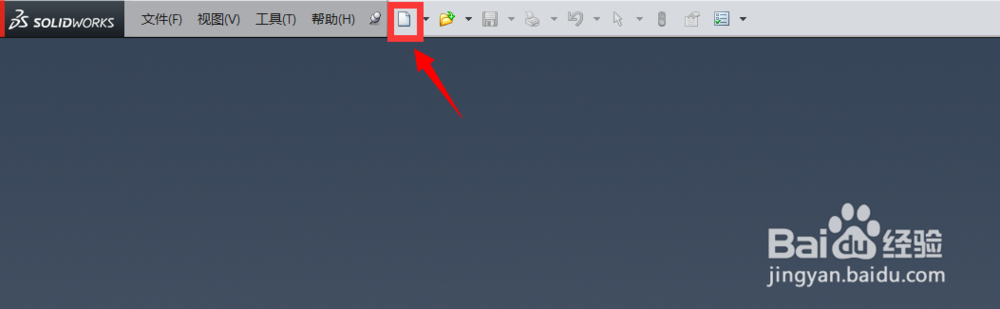

打开SW软件，点击上方的新建按钮

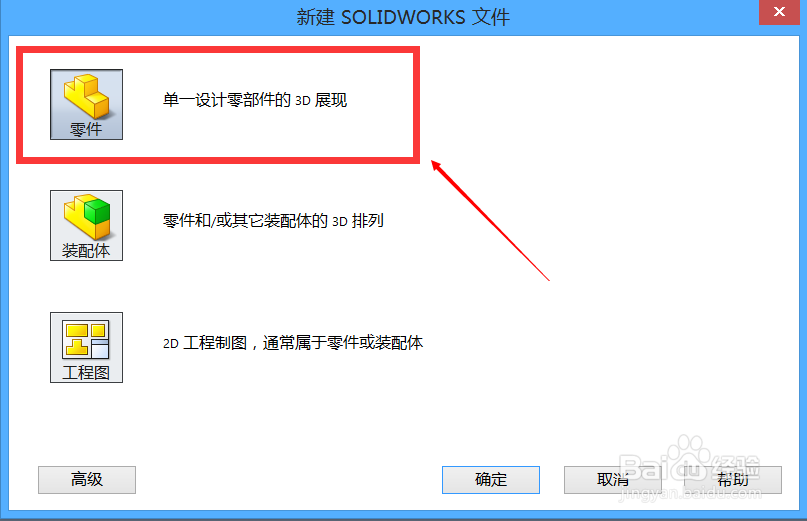

2/7在弹出的对话框中，选择新建零件选项。

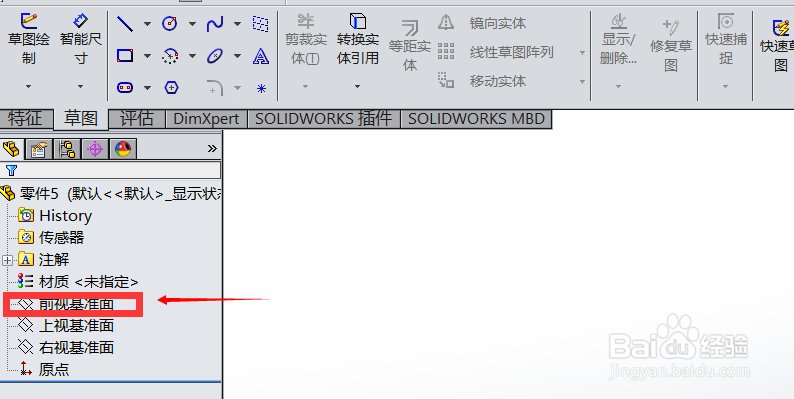

3/7在打开的界面中点击【前视基准面】开始绘制图案

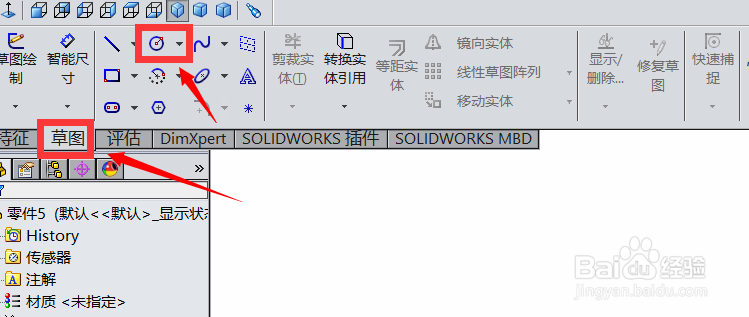

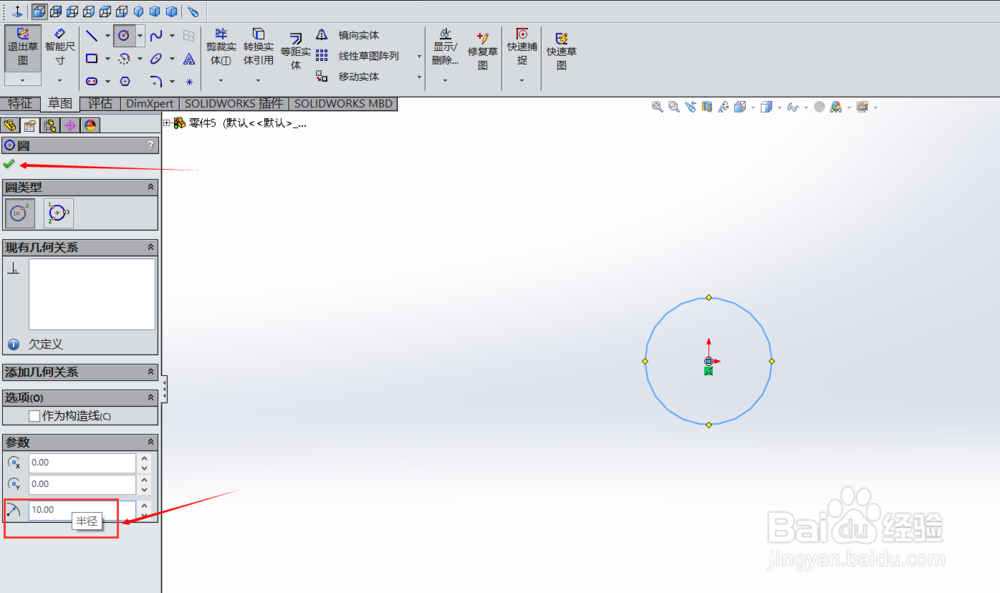

4/7点击【草图】工具栏中的【圆】按键，在画布中绘制一个半径10mm的圆形。

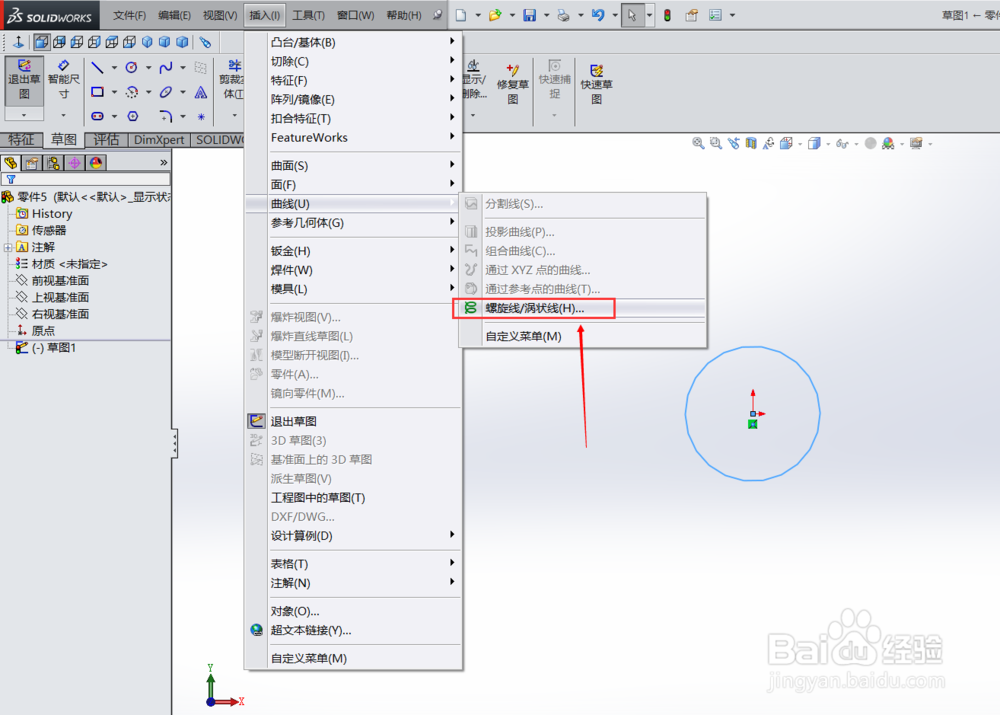

5/7点击【插入】、【曲线】、【螺纹线/涡状线（H）】

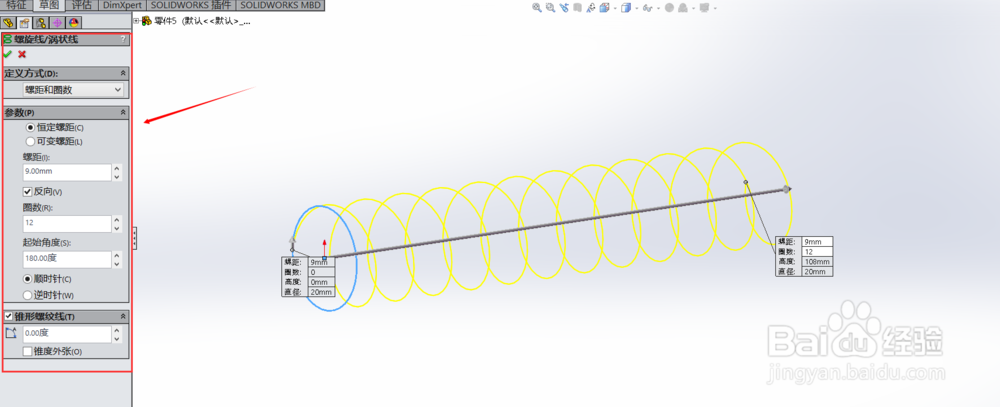

6/7在左侧的设置对话框中设置你所需要的螺纹线的特征，至此螺纹线绘制成功，

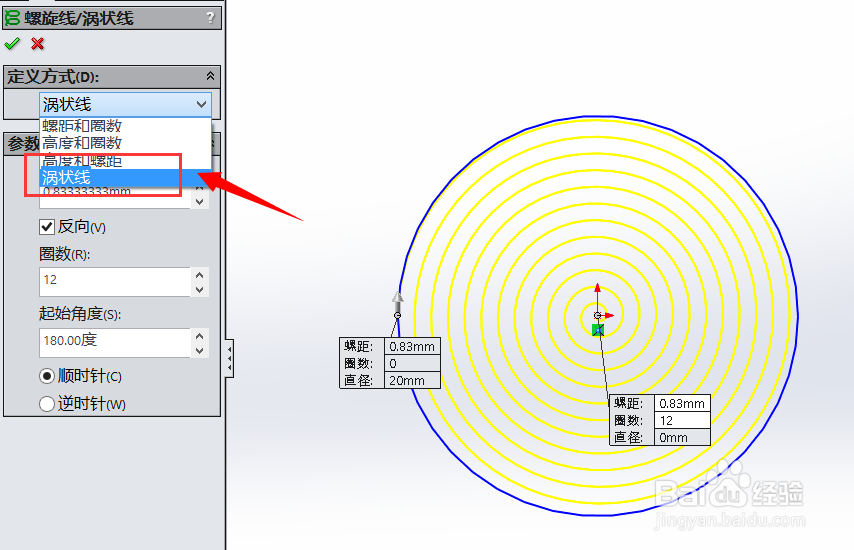

7/7【涡状线】的绘制其实也很简单，只需要将定义方式修改为【涡状线】即可，然后在下方设置所需要的产品的参数。
