UG草图画矩形是我们经常会用到的，有多种方法可以实现，每种方法都有其特点和优势，根据需要的效果选择合适的方法，能有效提高绘图效率工具/原料moreUG NX软件电脑方法/步骤1/5分步阅读

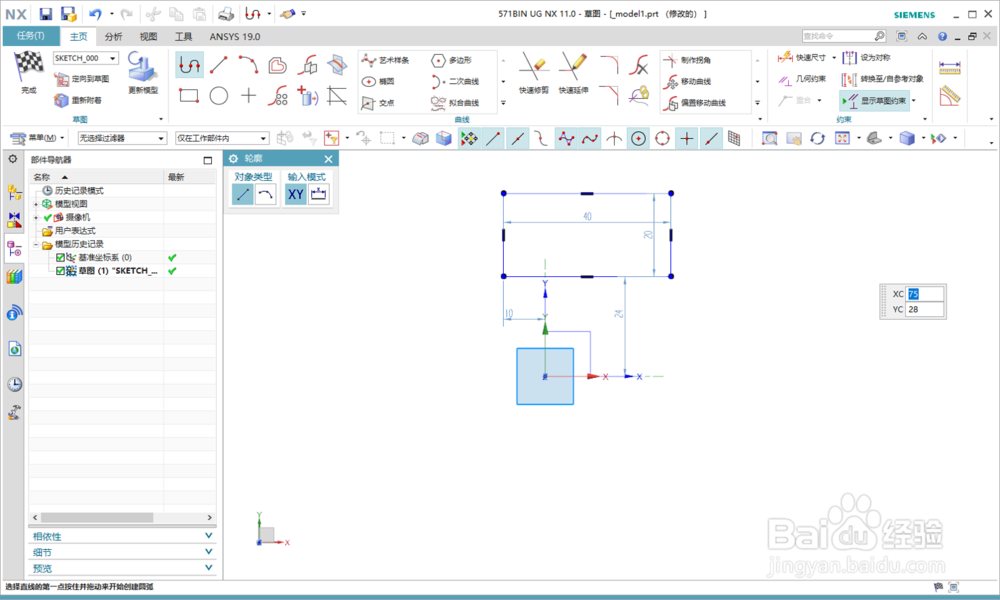

进入任务环境中草图后，使用默认的轮廓命令依次画4根首尾相连的直线，注意利用系统默认的水平约束、竖直约束、垂直约束、平行约束等，可以减少后续需要手动约束的尺寸数量

2/5

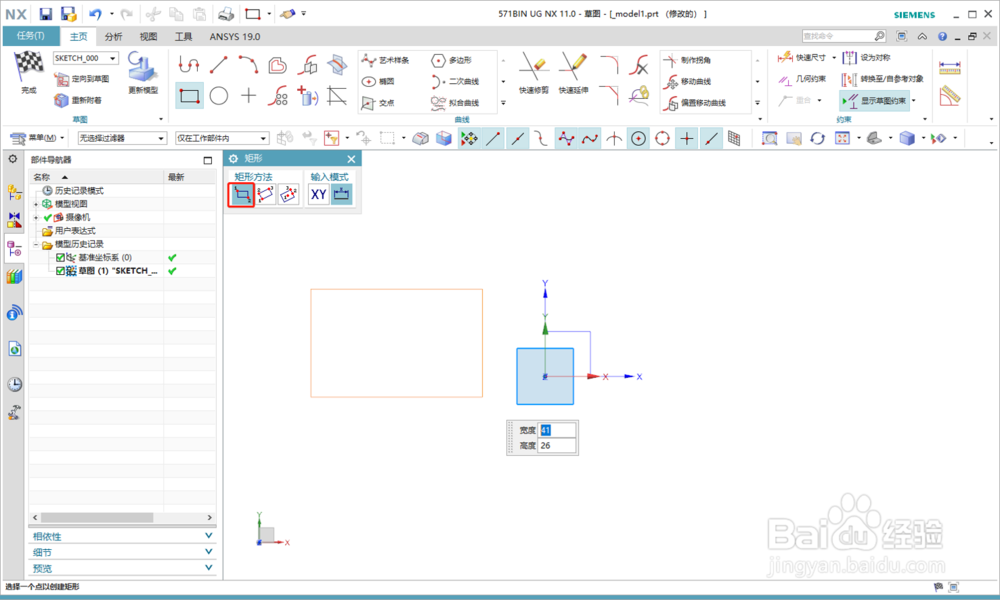

使用矩形命令下的对角矩形命令画，任意点击两点即可画出一个矩形，该方法只能画出边是水平或是竖直的矩形

3/5

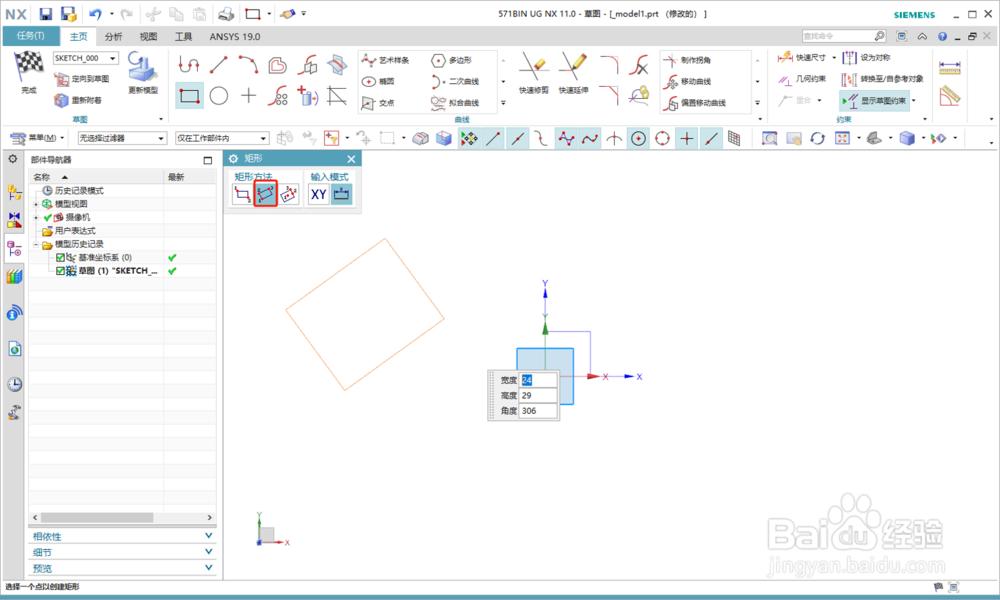

使用矩形命令下的边长矩形命令画，先点击两点确定一条边，再通过第三点画出矩形，该命令可以画出任意角度倾斜的矩形

4/5

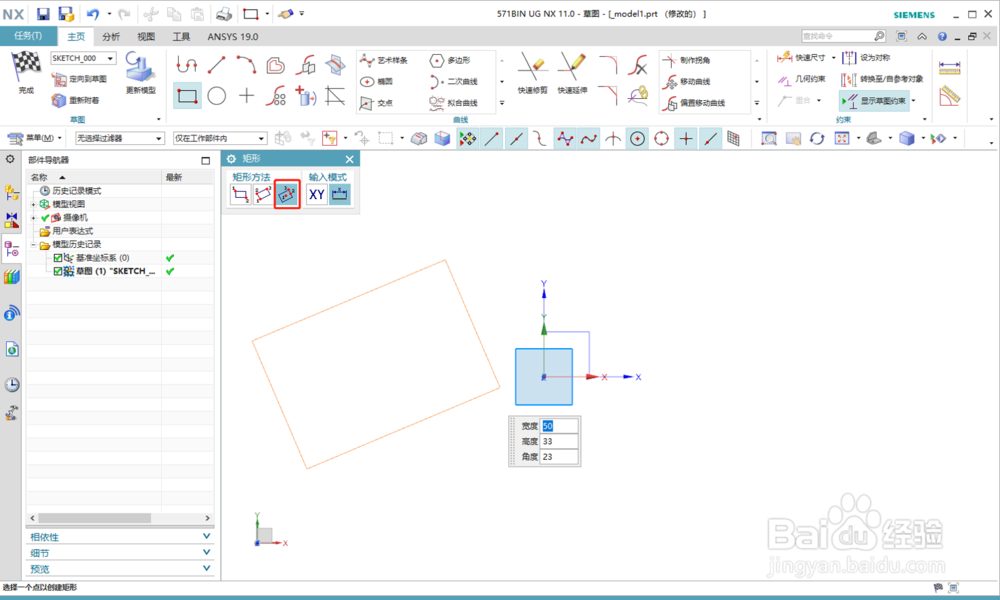

使用矩形命令下的中心矩形画，先确定一个中心点，再分别确定宽度和高度，该命令也可以画出任意角度倾斜的矩形，画一些中心对称的矩形使用此命令尤为方便

5/5

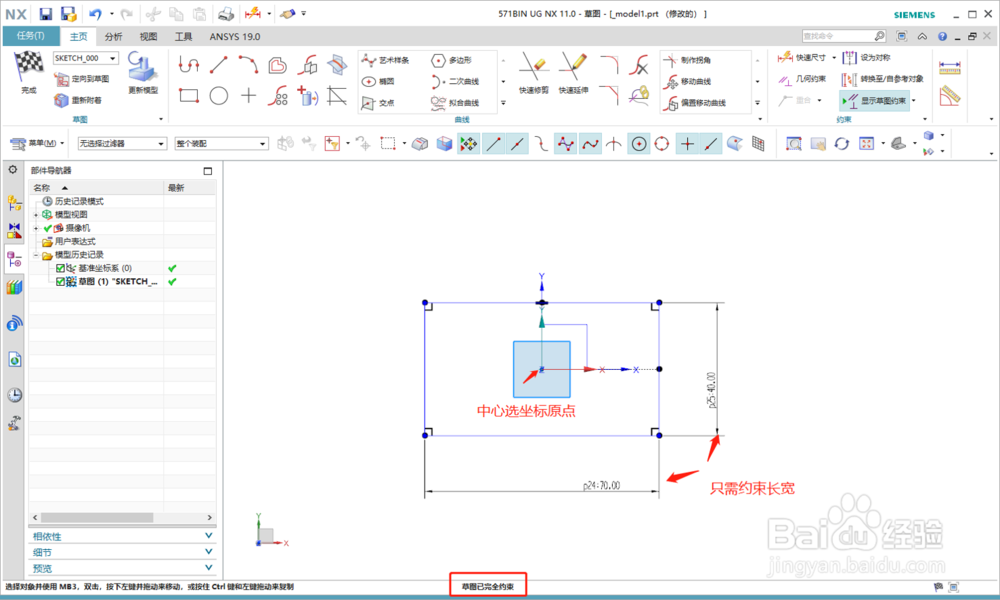

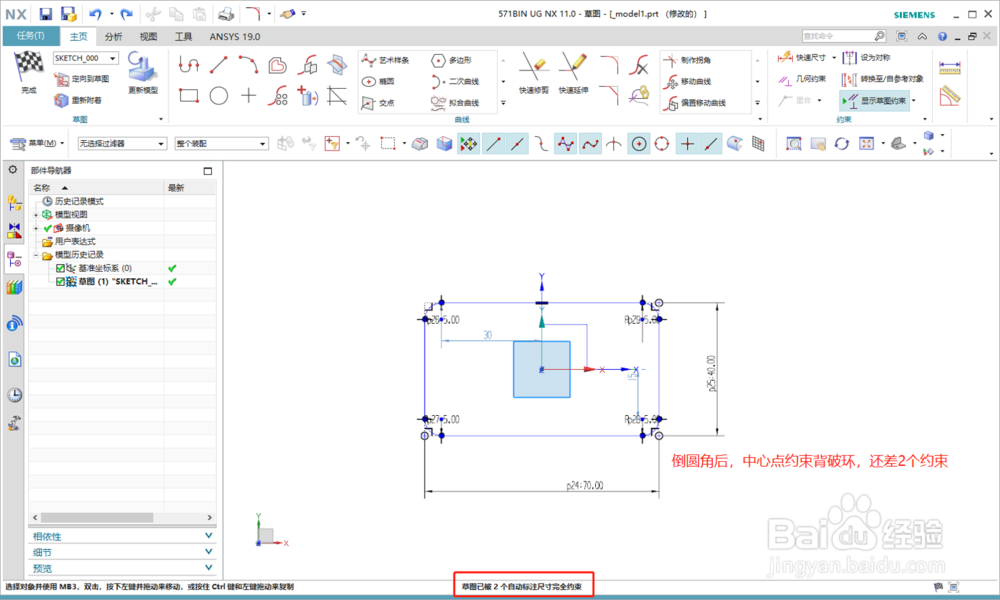

使用中心矩形命令画的时候，如果中心已知的话，只还需要长宽两个尺寸就可以完全约束了，但是倒角后，会破坏默认的中心点约束，还需要手动添加对称约束才行

注意事项

只有对角矩形不能画角度倾斜的矩形

完全约束后再倒圆角，只有中心矩形会欠约束
