UG10.0如何建模简单的圆桌模型？工具/原料more电脑UG10.0软件方法/步骤1/25分步阅读

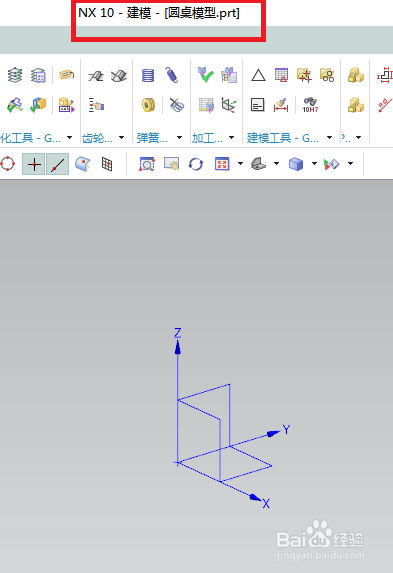

如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后我们才能开始进行建模，

然后我们把这个模型文件保存好，命名为“圆桌模型”。

2/25

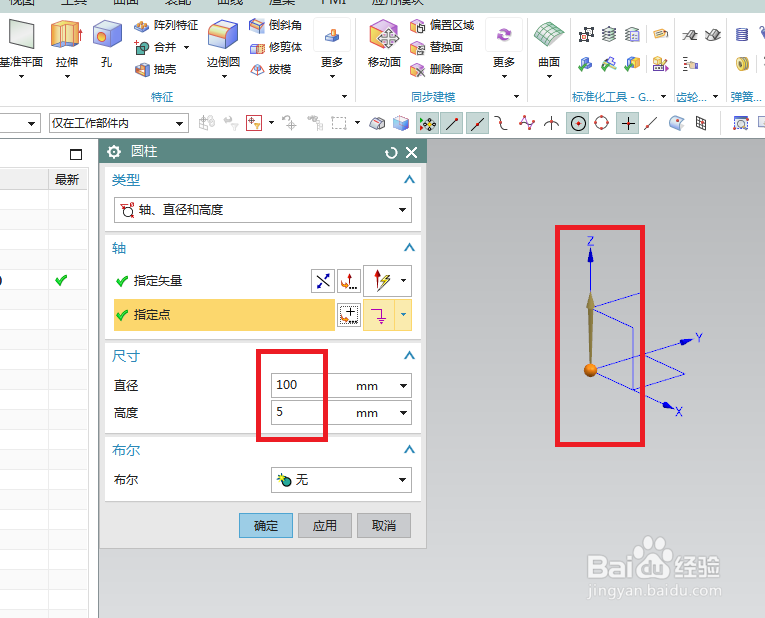

如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

轴可以默认，

尺寸还是要重新设置，直径100，高度5，

点击确定。

3/25

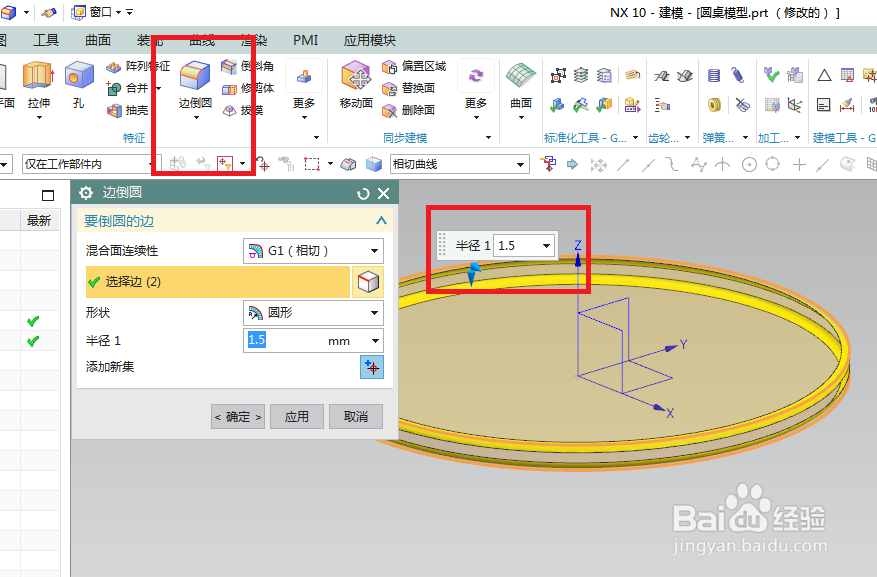

如下图所示，

1、点击工具栏中的“边倒圆”图标，

2、选择实体的两个边线，

3、设置半径1为1.5，

4、点击确定。

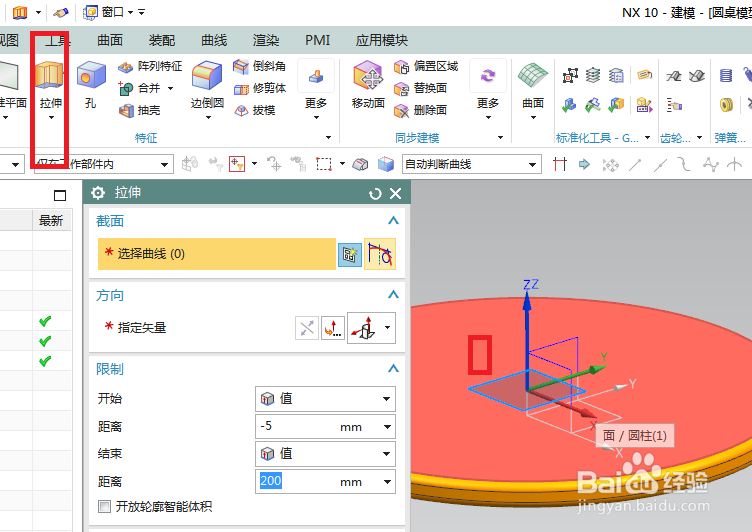

4/25

如下图所示，

1、点击工具栏中的“拉伸”，

2、点击实体的上表面。

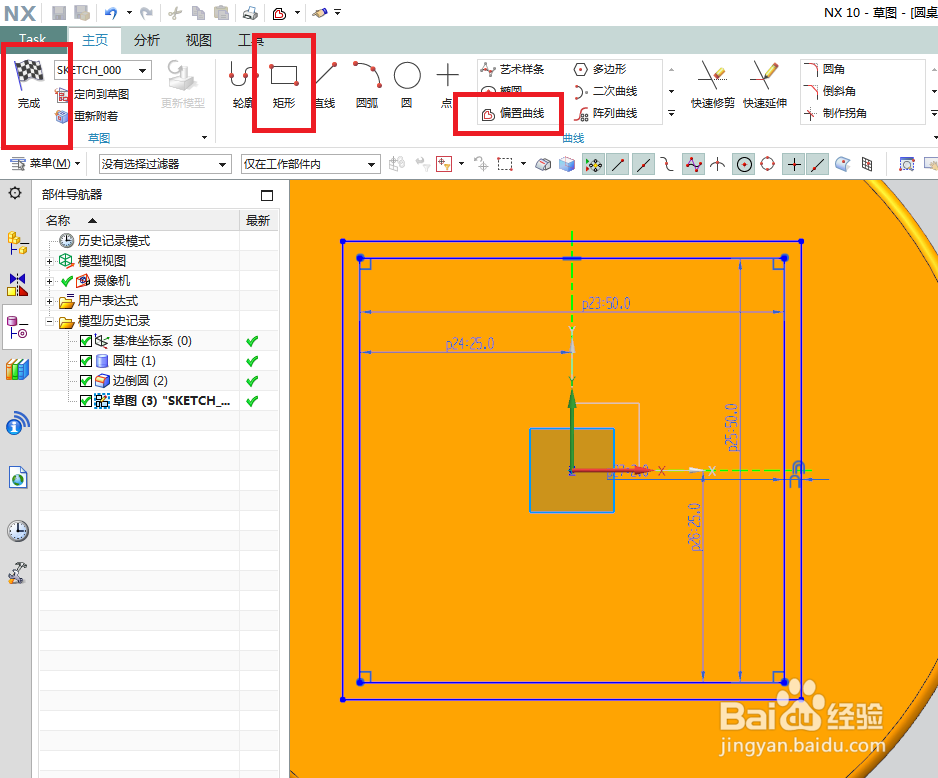

5/25

如下图所示，

1、点击工具栏中的矩形，

2、随手画一个矩形，坐标原点在矩形中，

3、双击修改尺寸：50x50，边线距离25、25，

4、点击偏置曲线，

5、点击矩形，

6、设置距离2，看着效果决定是否点击反向，

7、点击完成。

6/25

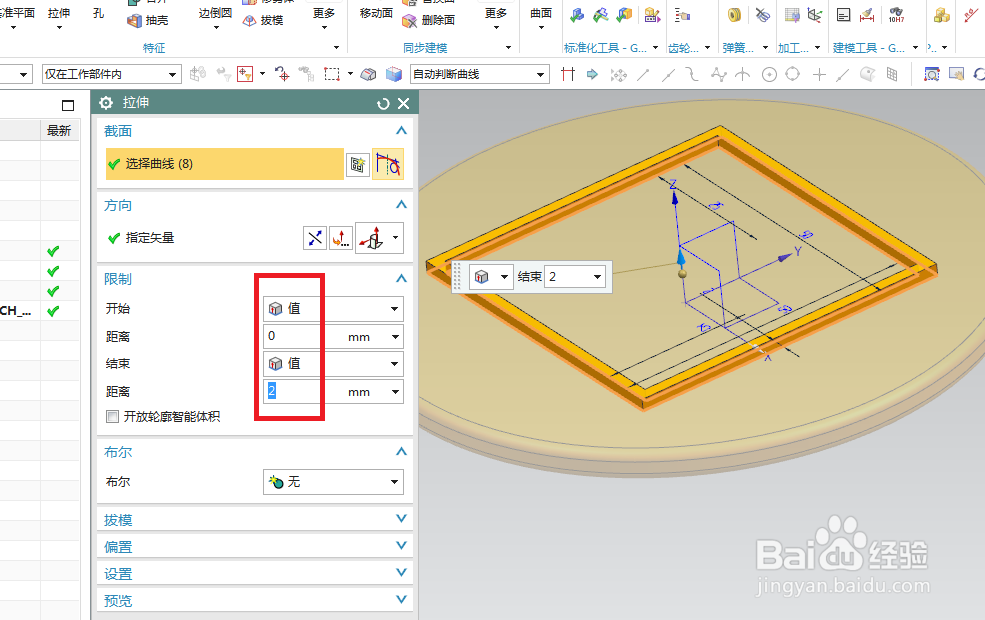

如下图所示，

看着预览效果决定方向，

设置限制从0开始，2结束，

点击确定。

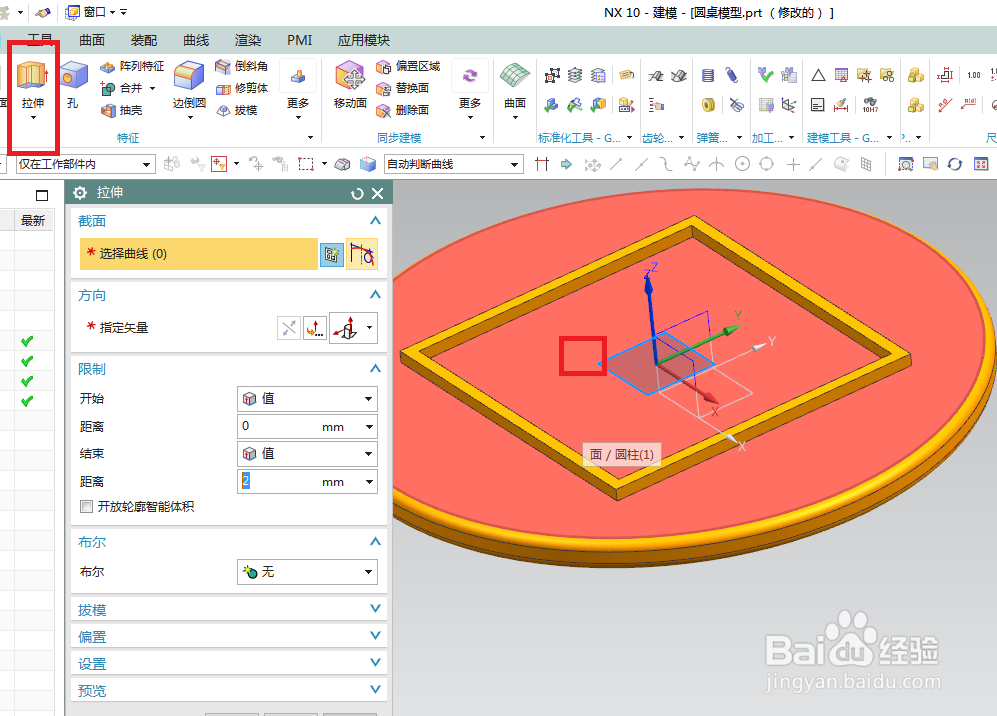

7/25

如下图所示，

重复第4步操作，

1、点击工具栏中的“拉伸”，

2、点击实体的上表面。

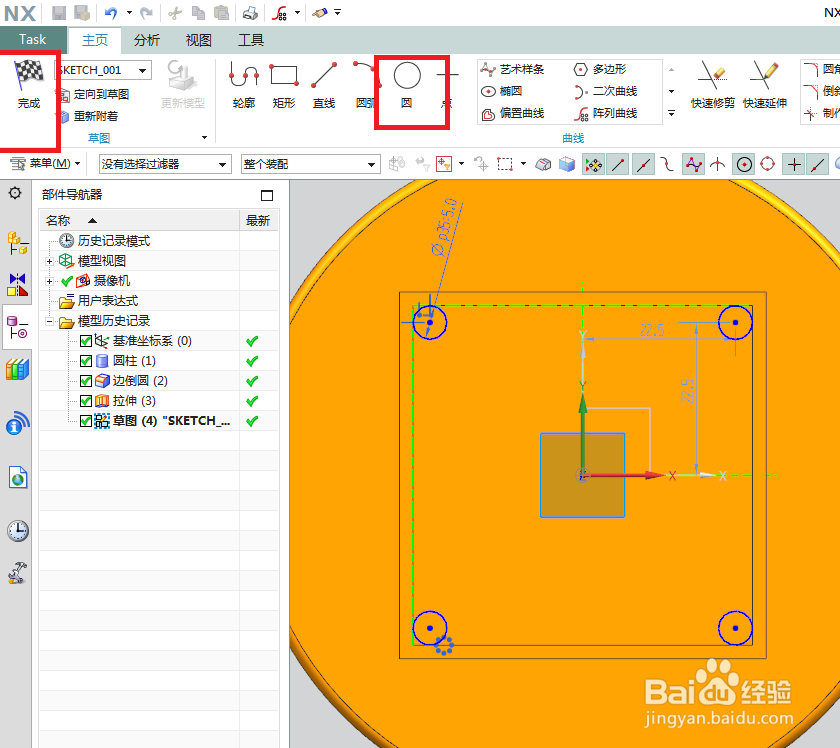

8/25

如下图所示，

1、激活圆形命令，画一个圆，

2、添加几何约束，实体两条边线相切，

3、双击修改直径ø5，

4、激活阵列曲线命令，

5、圆形阵列，以坐标原点为轴心，

6、点击完成，退出草图。

9/25

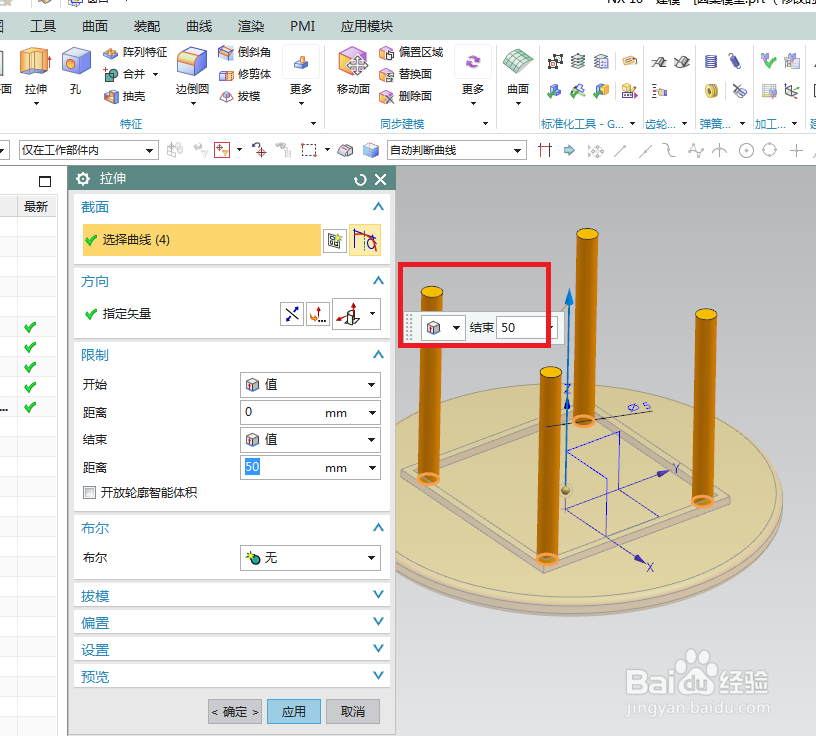

如下图所示，

设置限制为：从0开始，50结束。

10/25

如下图所示，

1、点击工具栏中的基准平面，

2、点击两个圆柱的轴心线，

3、点击确定。

11/25

如下图所示，

11、点击工具栏中的拉伸图标，

2、点击刚刚创建的基准平面。

12/25

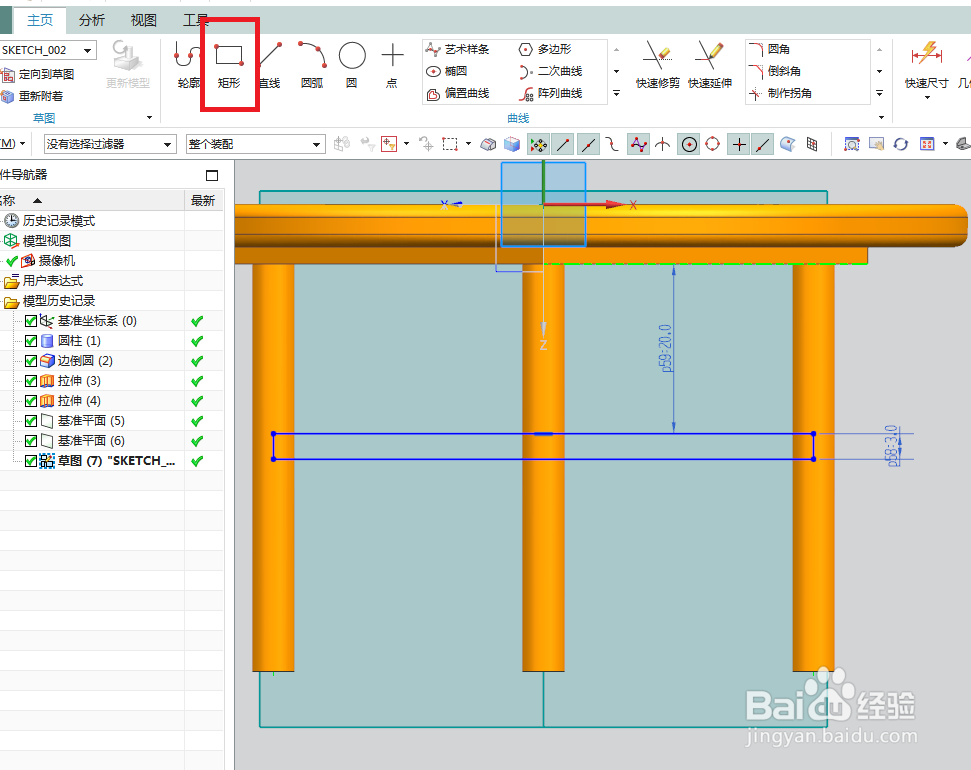

如下图所示，

1、激活矩形命令，画一个矩形，

2、添加几何约束，两边的短边线分别于两个圆柱的中心线重合，

3、激活快速尺寸命令，标注宽3.0，距离实体边线20，

4、点击完成。

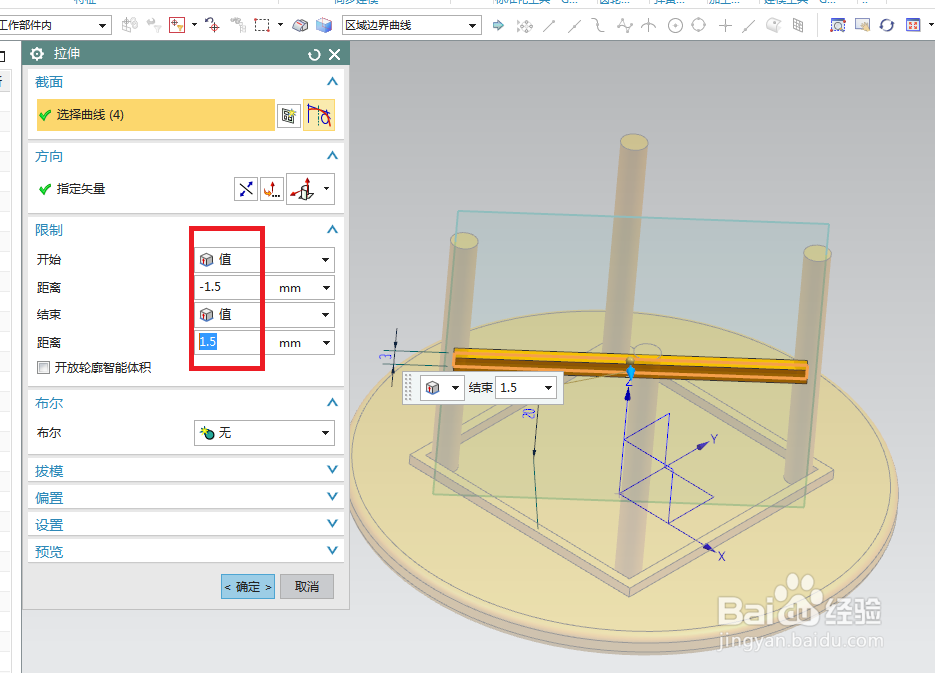

13/25

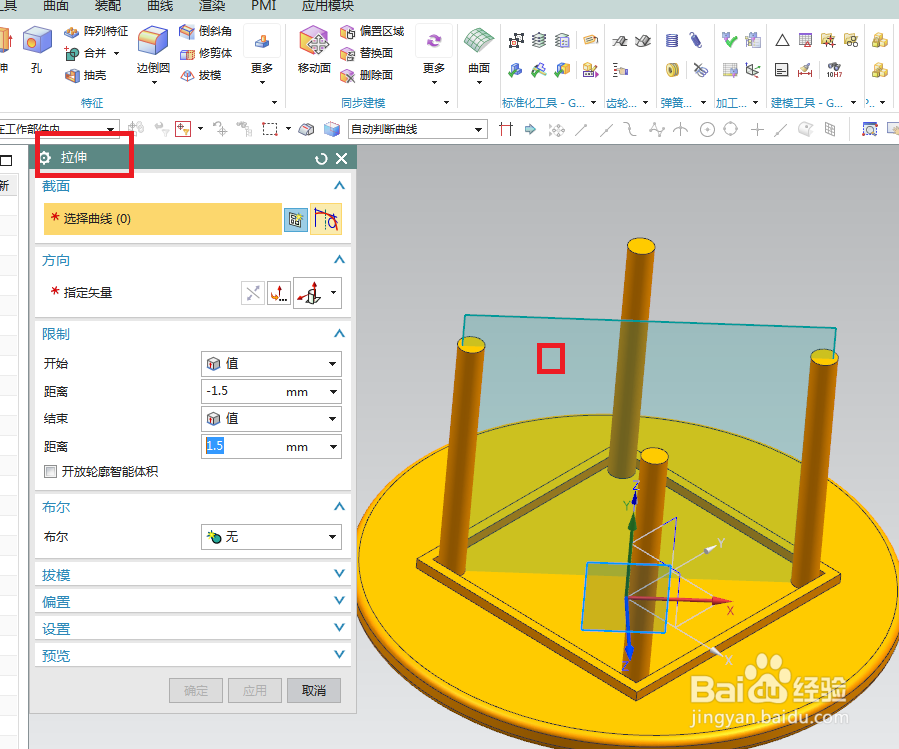

如下图所示，

设置限制：从-1.5开始，1.5结束，

点击确定。

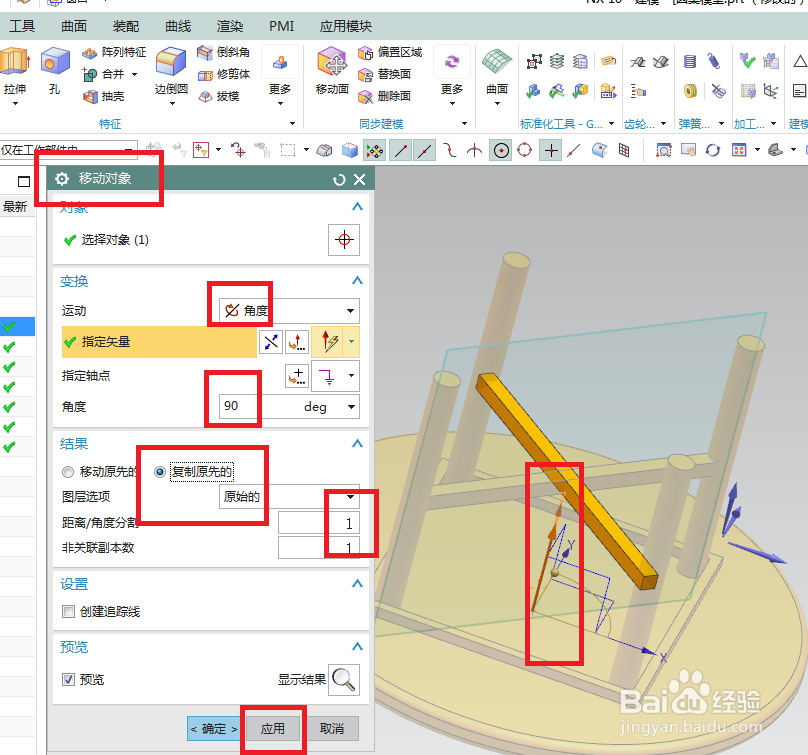

14/25

如下图所示，

1、执行【菜单——编辑——移动对象】，

2、选择刚刚的拉伸实体，

3、运动方式设置为“角度”，设置角度90，矢量为Z轴，

4、点击“复制原先的”，

5、设置数量1，

6、点击“应用”。

15/25

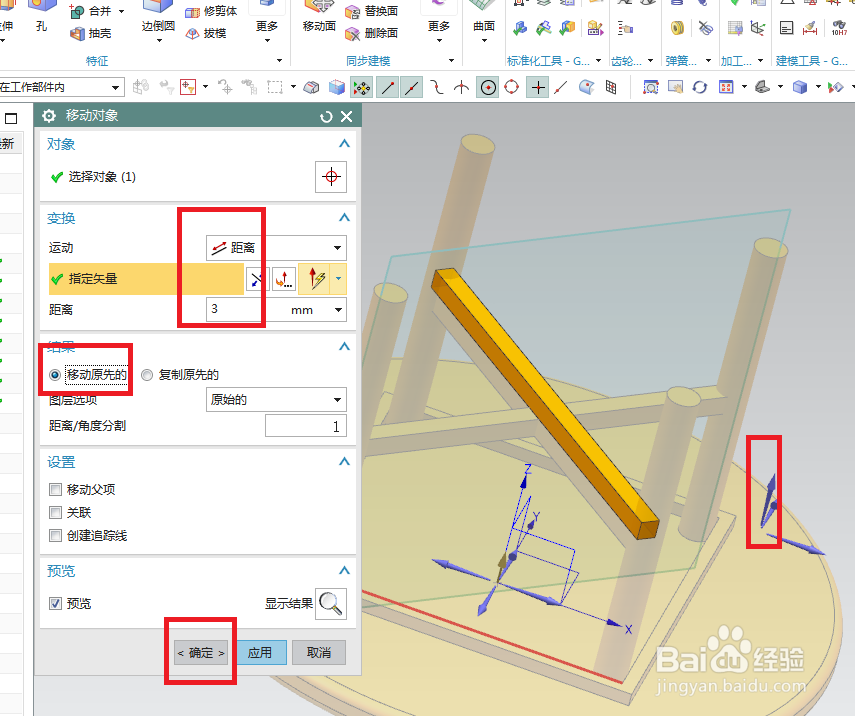

如下图所示，

1、设置运动方式为“距离”，

2、选择刚刚旋转生成的实体，

3、矢量Z轴，

4、移动原先的，

5、距离3，数量1，

6、点击确定。

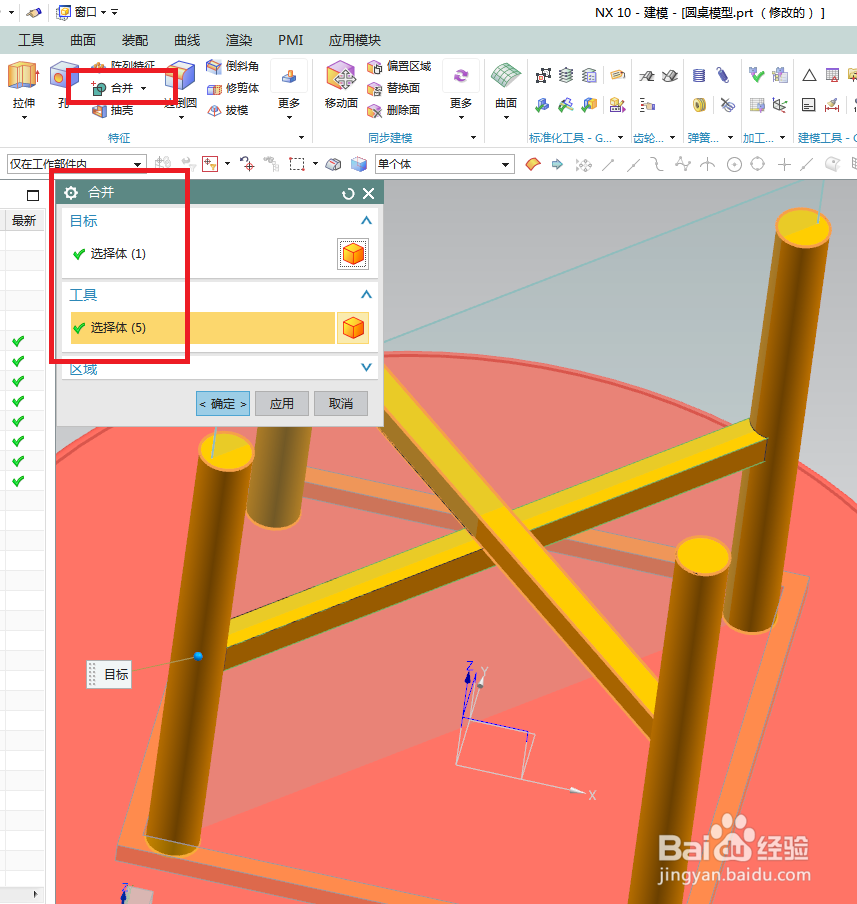

16/25

如下图所示，

1、点击工具栏中的 合并 ，

2、将所有的实体全部合并成一个实体。

17/25

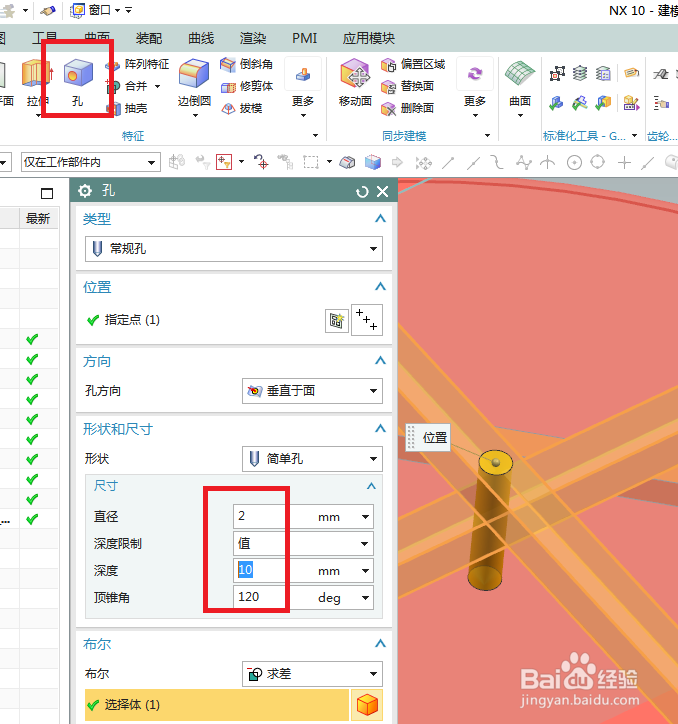

如下图所示，

1、点击工具栏中的“孔”图标，

2、指定点，在中心点，

3、设置尺寸，直径2，深度10，简单孔，

4、点击确定。

18/25

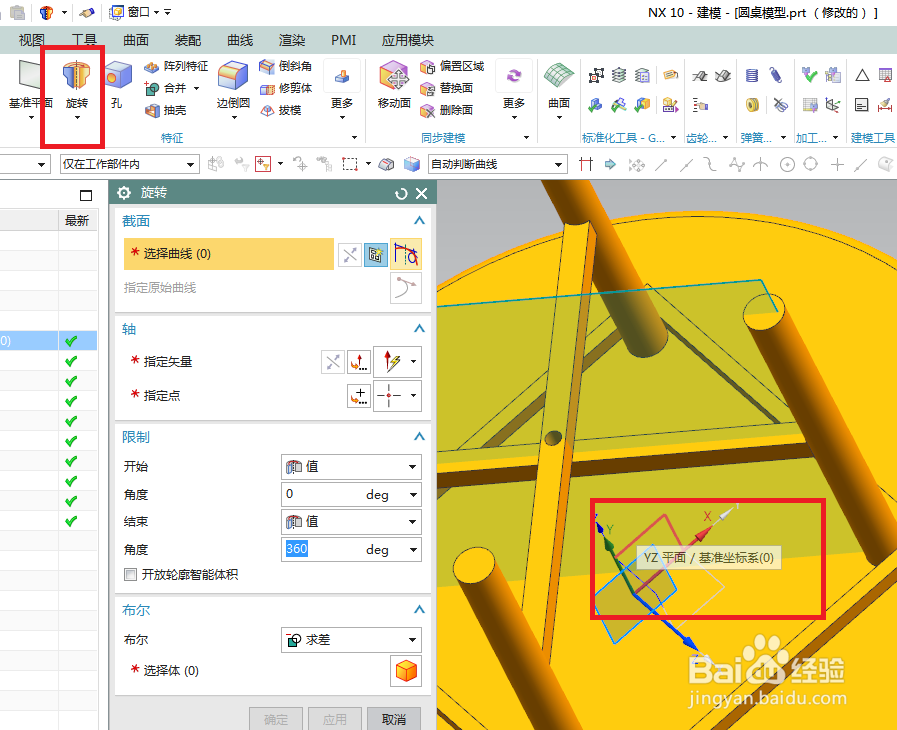

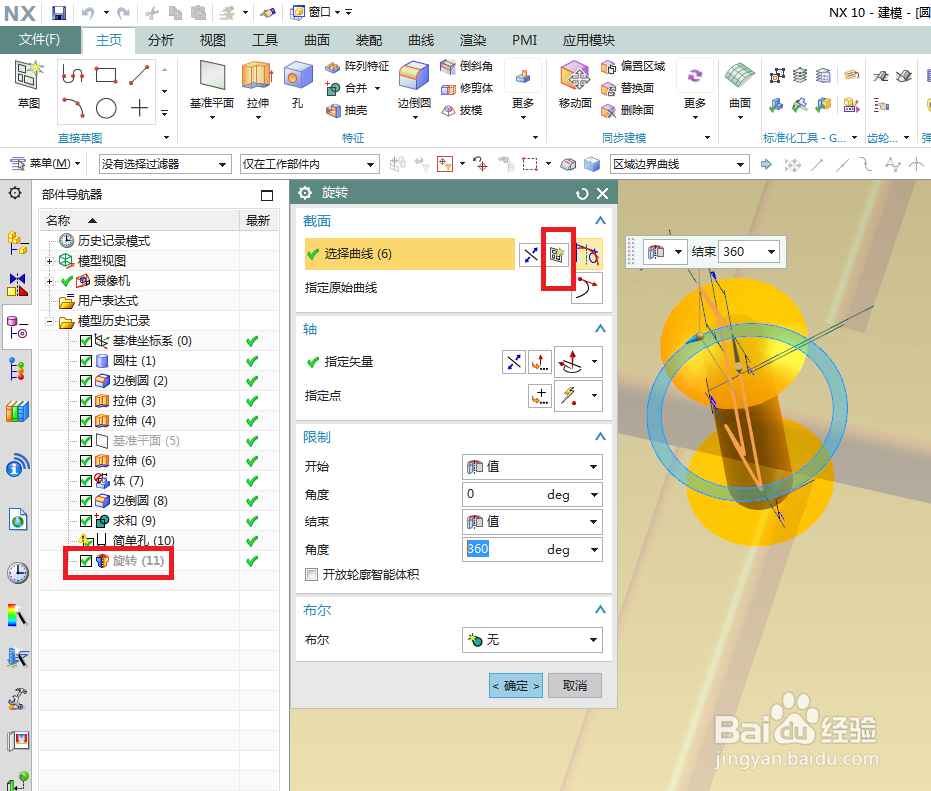

如下图所示，

1、点击工具栏中的旋转命令，

2、点击基准坐标系中的YZ平面。

19/25

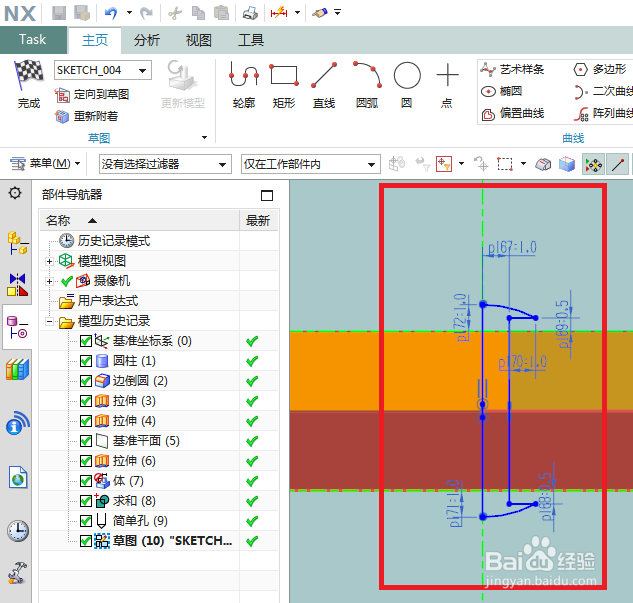

如下图所示，

1、激活轮廓命令，画出直线段，

2、激活圆弧命令，画出圆弧线段，

3、添加几何约束，重合，圆心点在纵轴上，

4、激活快速尺寸命令，标注尺寸：1、1、1、0.5、0.5，

5、点击完成。

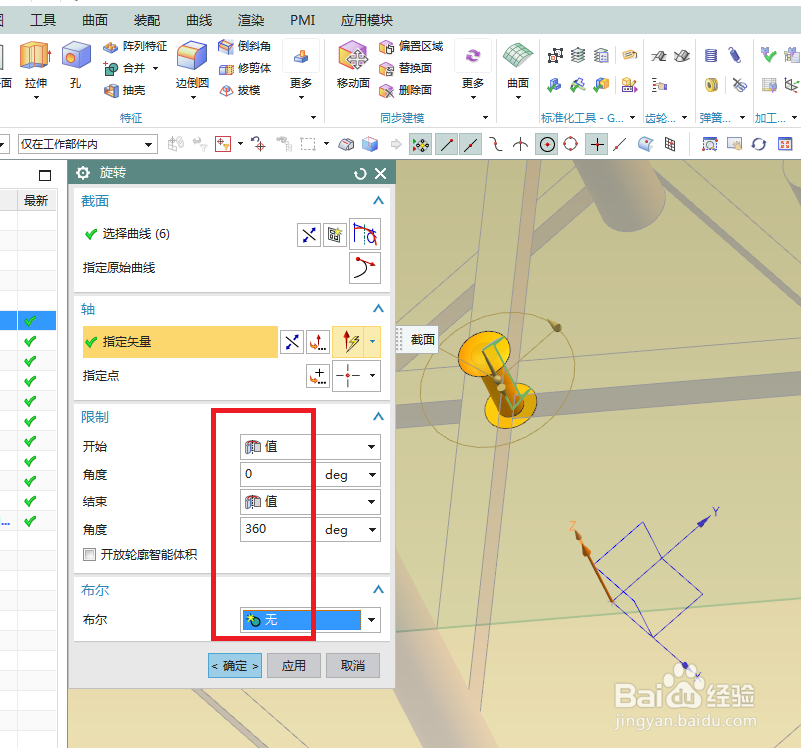

20/25

如下图所示，

1、选择Z轴为旋转轴，

2、点击确定。

21/25

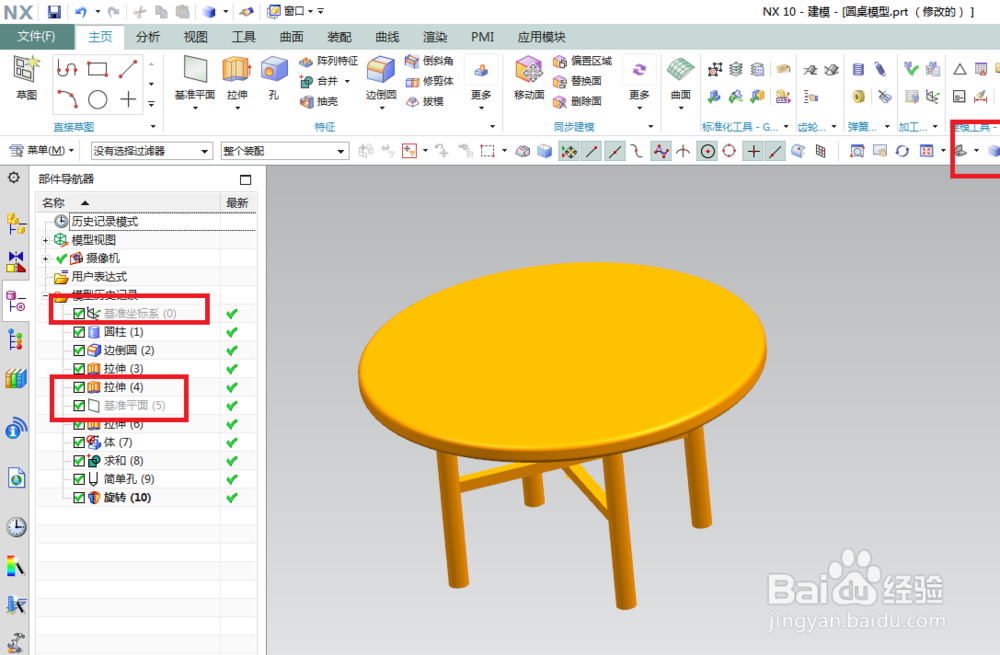

如下图所示，

1、部件导航器中隐藏基准，

2、将显示改成着色。

22/25

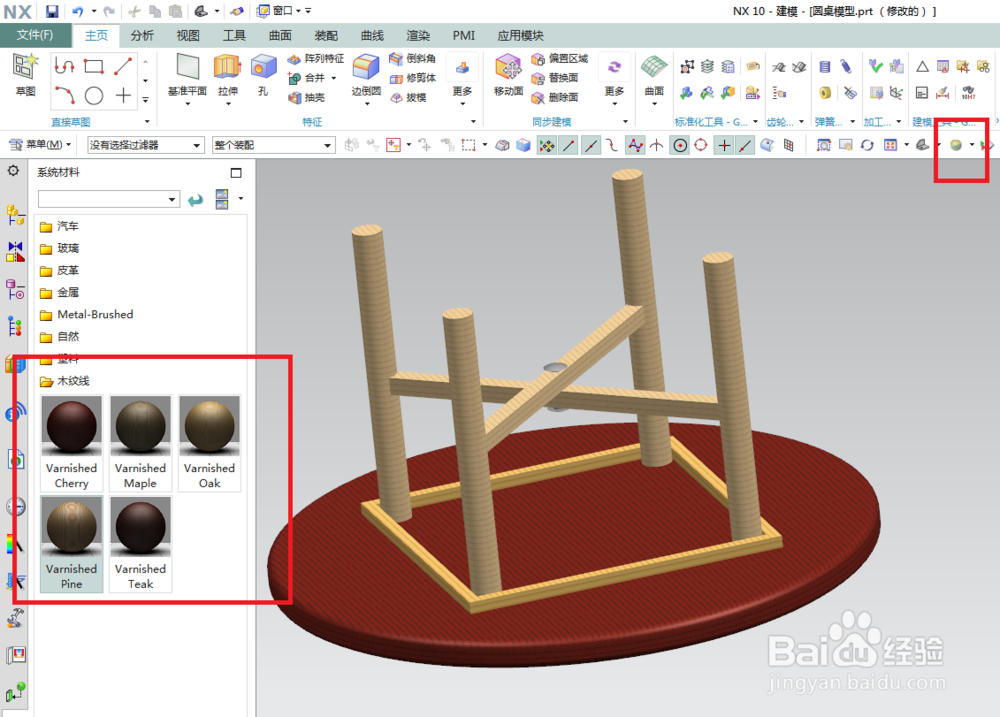

如下图所示，

1、执行【菜单——视图——可视化——材料/纹理】，

2、指定想要的纹理效果给实体，

3、将显示改成艺术外观。

23/25

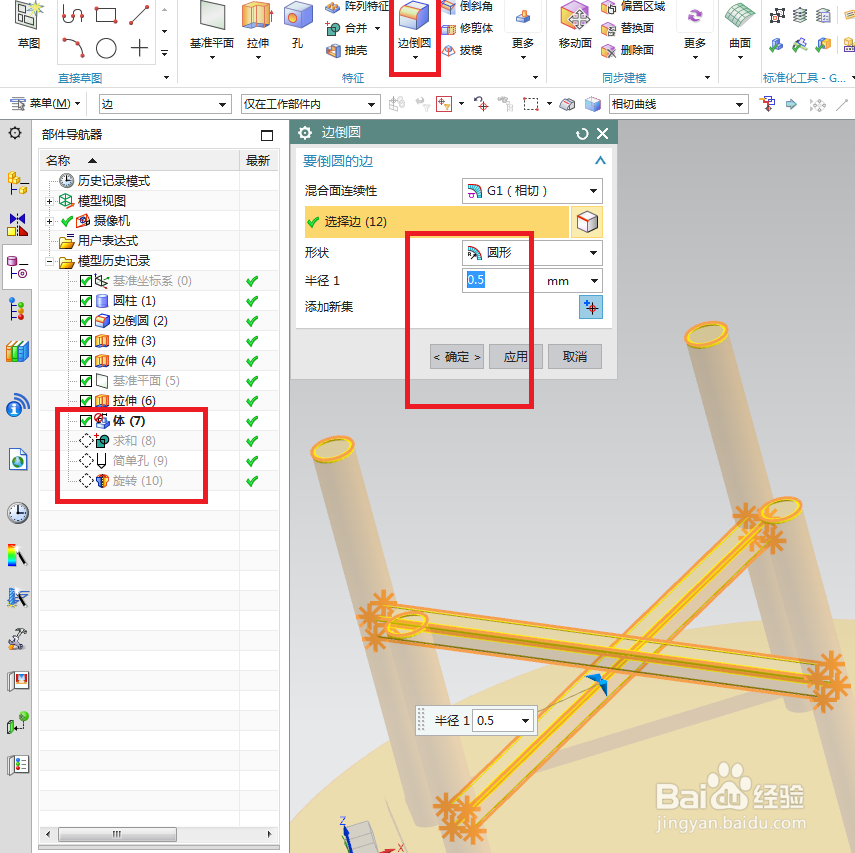

如下图所示，

1、将“体”设置为当前特征，

2、点击工具栏中的“边倒圆”图标，

3、设置半径1为0.5，

4、选择实体边线，

5、点击确定。

24/25

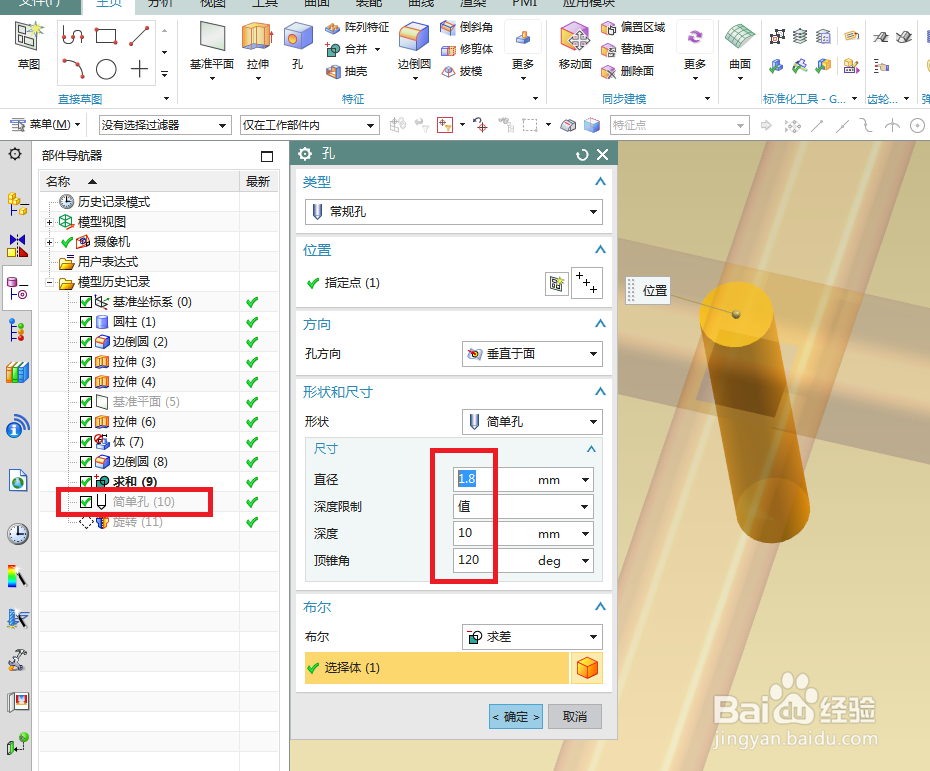

如下图所示，

先将求和设置为当前特征，

然后再将孔设置为当前特征，

然后将求和特征显示出来，

然后将孔直径改成ø1.8。

25/25

如下图所示，

先将孔特征显示出来，

然后将旋转特征设置为当前特征，

然后修改旋转的截面，半径改成0.8，

点击确定。

改好之后就OK了。
