有人学习单片机，但是偏偏对数码管摸不着头脑，因为数码管种类比较多。这下来介绍一二。方法/步骤1/5分步阅读

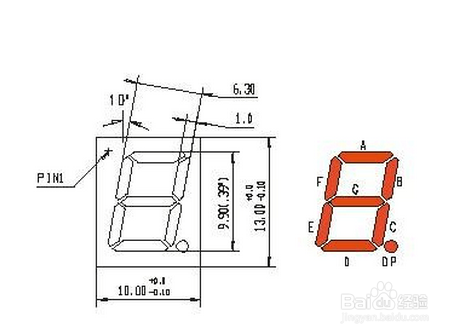

数码管分为1位，4位，8位，4位和8位的又分为共阴和共阳数码管。

2/5

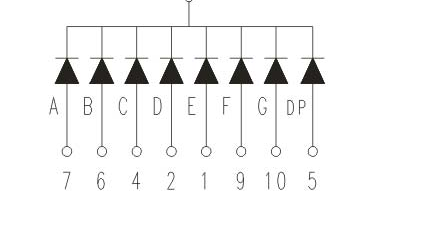

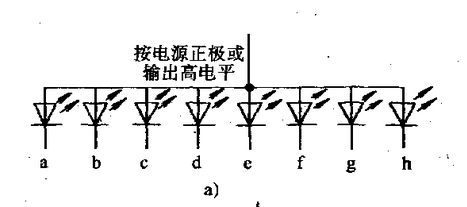

共阳数码管，即阳极全部连接在一起，单片机接口给低电位即可点亮对应的段位。

3/5

共阳数码管的编码为：

0xc0,0xf9,0xa4,0xb0,

0x99,0x92,0x82,0xf8,

0x80,0x90,0x88,0x83,

0xc6,0xa1,0x86,0x8e，

为0~f编码。

4/5

共阴数码管，即阴极全部连接在一起，单片机接口给高电位即可点亮对应的段位。

5/5

共阴数码管的编码为：

0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71，

为0~f编码。

注意事项

在使用数码管的时候一定要清楚是共阳还是共阴，这个决定这你的编码是否正确。
