本文讲解ProE 5.0野火版旋转功能的详细使用方法品牌型号：Pro/Engineer系统版本：Wildfire 5.0软件版本：Wildfire 5.0方法/步骤1/7分步阅读

打开待创建旋转功能的零件模型，我们将使用旋转功能创建一个法兰套筒。

2/7

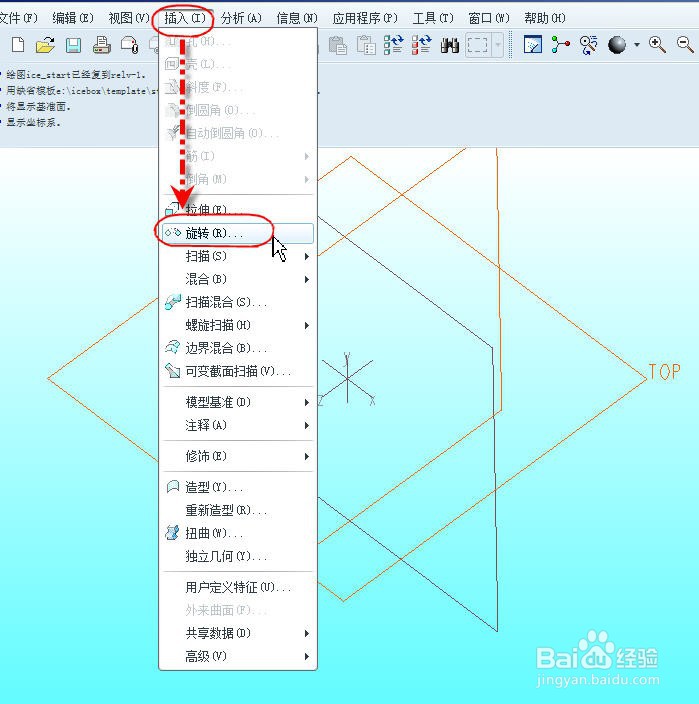

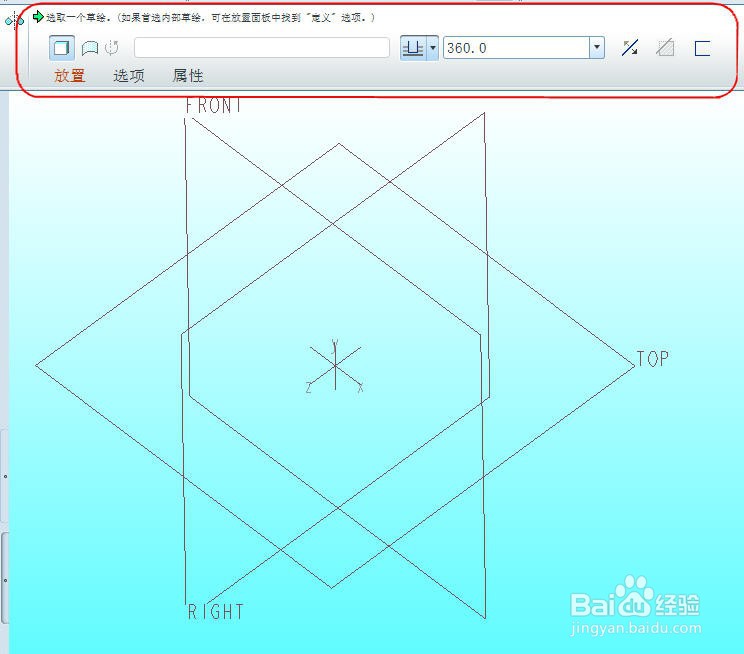

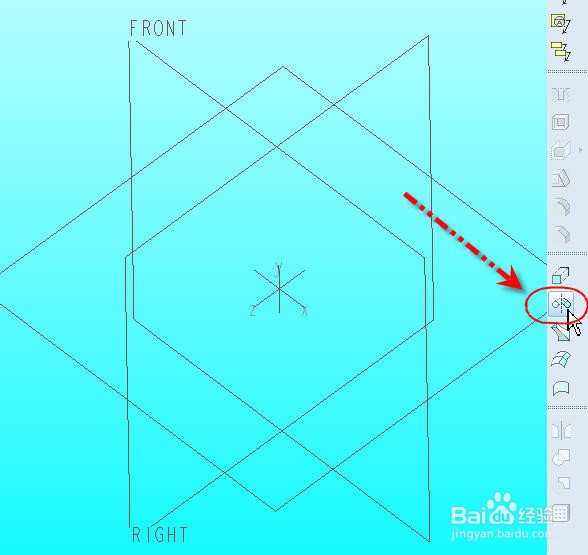

从【插入】菜单中选择【旋转....】,或者直接从右侧快捷工具条中点击【旋转...】都打开【旋转】操控面板

3/7

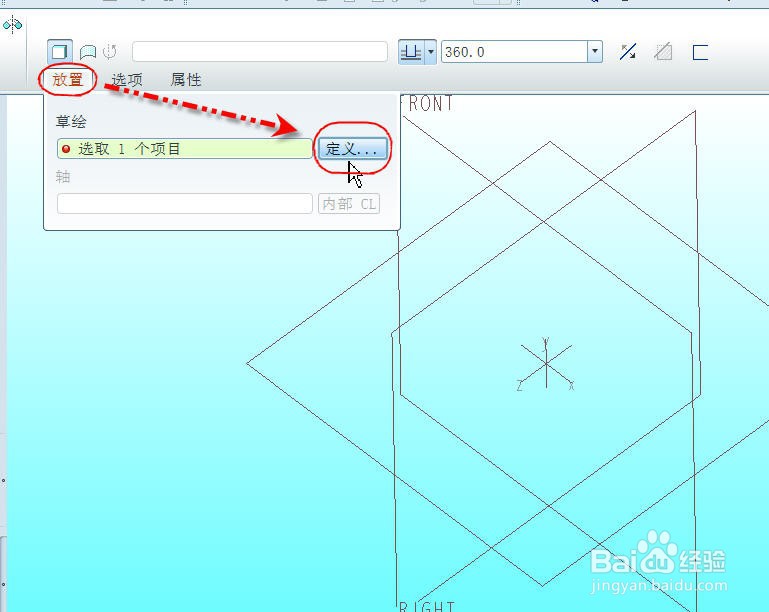

在操控面板中，点击并展开【放置】选项页并点击【定义...】,打开【草绘】对话框。

4/7

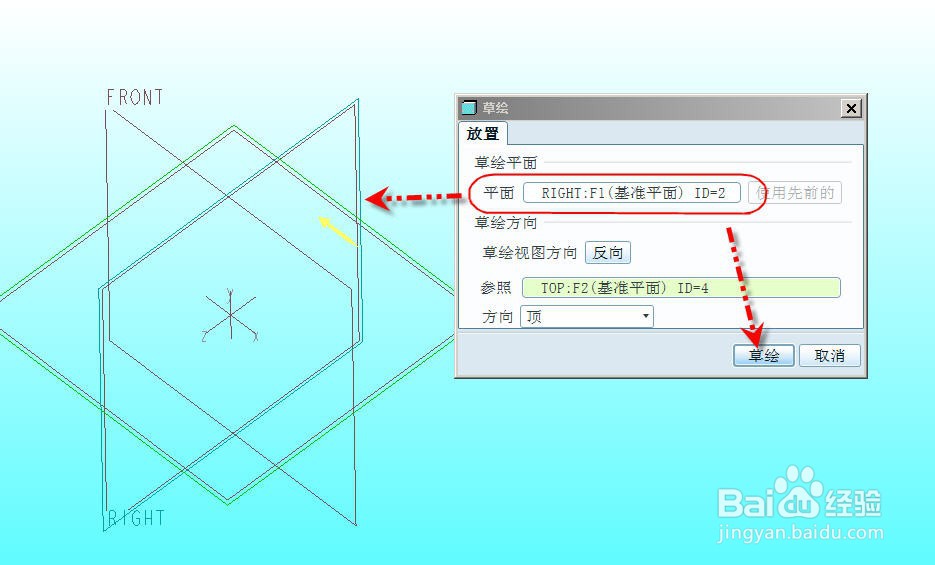

选择图示的【Right】基准平面作为草绘平面，点击【草绘】进入草绘环境

5/7

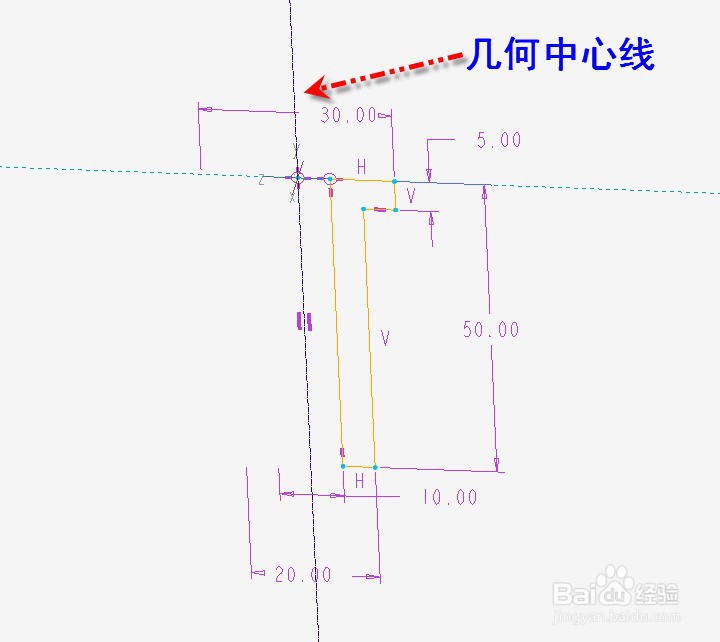

进入草绘后，首先在竖直参考上放下一条几何中心线，然后草绘出如下图2几何形状。

6/7

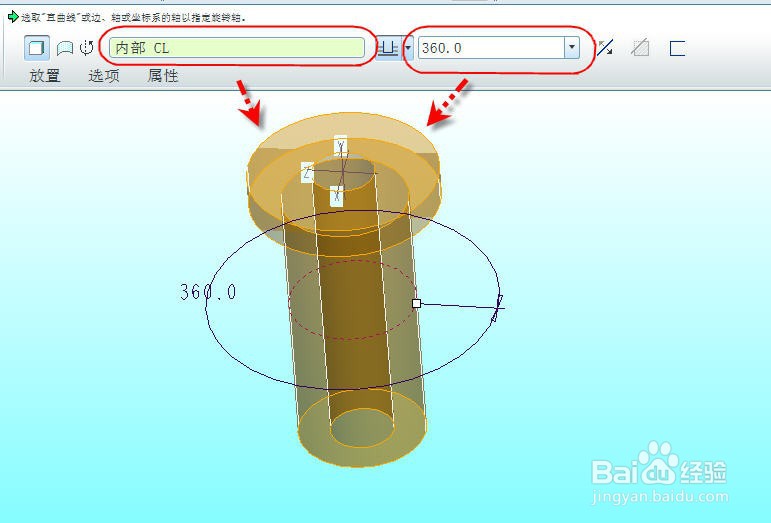

完成草绘退出返回操控面板，此时图形区会自动生成旋转特征创建的几何实体临时几何，如图所示。

7/7

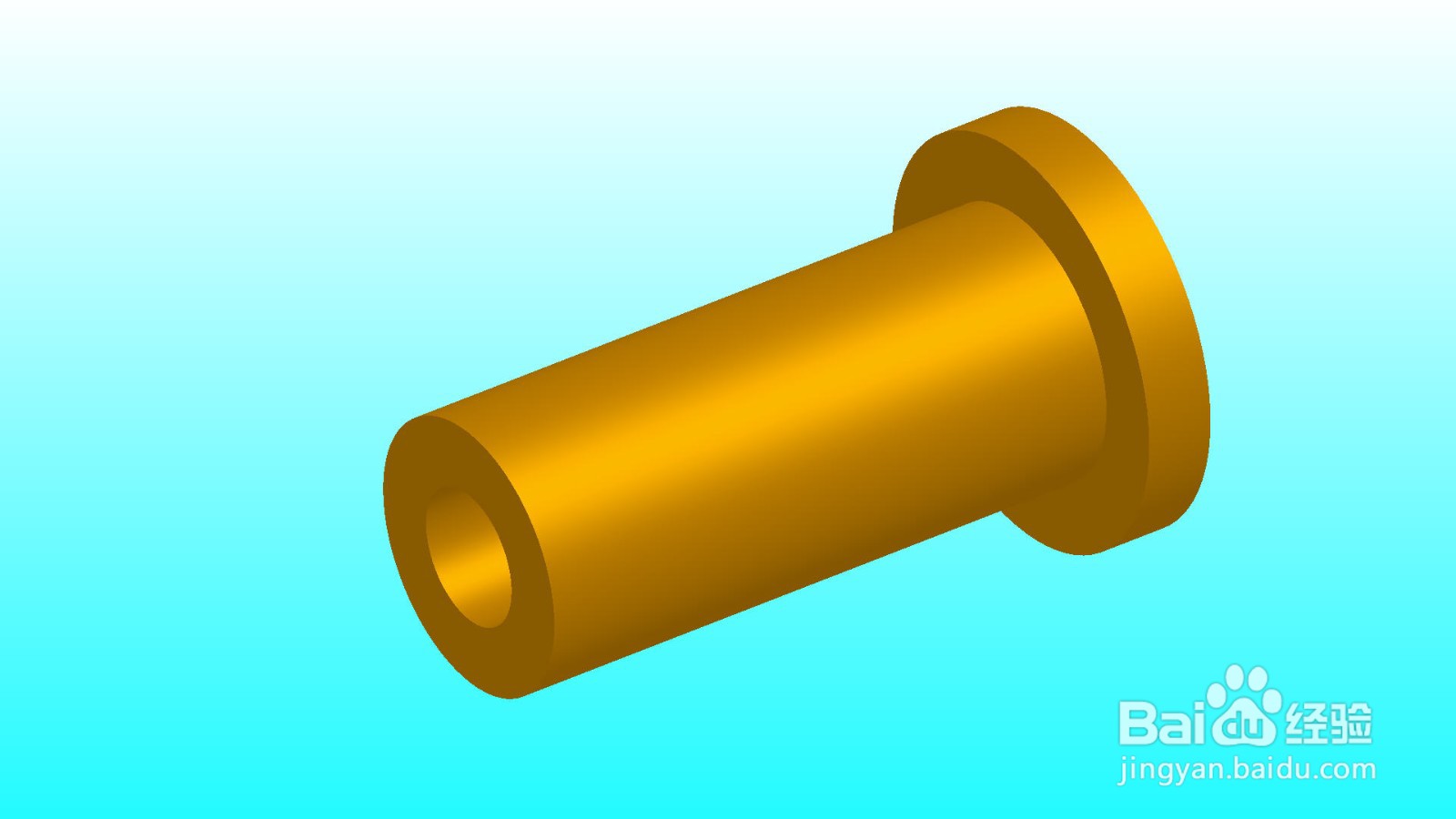

点击【确定】完成选择功能关闭操控面板，得到旋转法兰套筒模型如下图所示。

注意事项

旋转特征必须要有旋转轴，可以在草绘里草绘几何中心线，也可以指定一个已有的中心轴。

一般建议直接在草绘里放下几何中心线作为旋转轴，这样不需要多选择一步。
