NPTF螺纹规的作用及检验方法方法/步骤1/6分步阅读

螺纹规作用：

L1规是检验螺纹基面尺寸。L3（L2）规是检验螺纹有效长度。光规（Crest）是检验螺纹大径锥度。

螺纹规组成：

L1规由Min（最小），Basic(基准)，Max（最大）三个台阶组成，Min（最小）与Max（最大）之间的距离为2T（2个螺距），(三者之间的关系如图)

L2规由Min（最小），Basic(基准)，Max（最大）三个台阶组成，Min（最小）与Max（最

大）之间的距离为2T（2个螺距）。

L3光规（Crest）由Mn和Mnt，B和BT，Mx和Mxt六个台阶组成。

2/6

检验判定方法：

1.，量规及零件的螺纹必须清洁、无毛刺。

参考点在零件的端面。端面倒角深度必须超过螺纹的小径（底径）。

3/6

2.

用L1规检验螺纹；螺纹端面在最大（Max）与最小（Min）之间为合格，否则判定螺纹不合格；

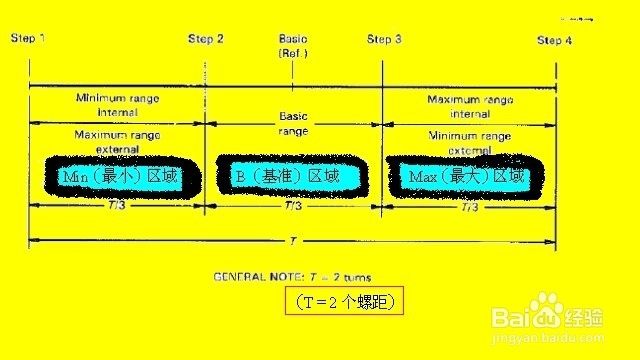

L1使用后，会有三种情形出现：不到基准面在1圈内；与基准面平；超过基准面在1圈内。对于螺纹规具体位置可借助游标卡尺(或高度表)进行测量，根据测量的实际数值来划分属于那个位置。三者之间的具体区域划分如下：

Max（最大）＋（－）2/3T（螺距），B(基准)±1/3T（螺距），

Min（最小）＋（－）2/3T（螺距）

4/6

3.

L1判定合格后，用L2规检验。

L2规检验螺纹；螺纹端面在最大（Max）与最小（Min）之间为合格，否则判定螺纹不合格；

L2规的位置为L1规检验时位置的±1/2T（螺距），即根据L1规检验时的位置，来确定L2规是否在±1/2T（螺距）内。即

L1规在最大（Max）位置时，L2规（环规）在最大至＋1/2T内为合格L2规（塞规）在最大至－1/2T内为合格L1规在B基准位置时，L2规（环规与塞规）在B基准的±1/2T内为合格L1规在最小（Min）位置时，L2规（环规）在最小至－1/2T内为合格L2规（塞规）在最小至＋1/2T内为合格

5/6

4.

L1＆L2判定合格后再用Crest规（锥度规），锥度规放入螺纹内不可以有摆动。否则不合格。

----螺纹基准面在L1规Min区域内时（2/3T），使用锥度规，应在Mn和Mnt之间,方可判定合格。

----螺纹基准面在L1规B区域内时（±1/3T），使用锥度规，应在B和BT之间,方可判定合格。

----螺纹基准面在L1规Max区域内时（2/3T），使用锥度规，应在Mx和Mxt之间,方可判定合格。

6/6

5.注意检验时，对螺纹规不可用力过大。不方便目测，可以用卡尺辅助测量。
