PCD 是 pitch circle diameter (节圆直径)的缩写，是机械制图尺寸标注发热符号。如汽车等轮毂螺栓孔的节圆直径。表示方式如5x114.3、10x100/114.3，5是表示螺栓孔的数目,代表有5个螺栓孔。114.3表示螺栓孔的节圆直径是114.3mm。

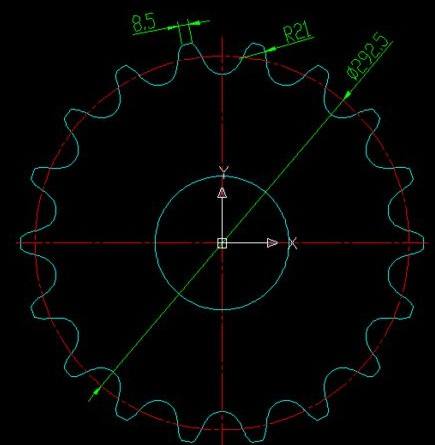

两齿轮连心线上咬合接触点各齿轮上留下轨迹称为节圆，它的直径就是节圆直径。节圆直径是齿轮参数中一个很重要的数字，齿轮上的很多数据都是与节圆直径有关的，比如：齿数*模数=分度圆直径。

扩展资料

节圆直径的计算公式：d2=2A/(i+1),其中A-中心距， i-速比Z2/Z1, 啮合角conα=A0/A(conα0).其中A0-非变位啮合时的中心距，A-变位后的中心距，α0-非变位压力角（20°）。如果标准齿轮那是很容易的，节圆直径就等于分度圆直径d=mZ,啮合角就是20°（或14.5°）

节圆半径的计算

节圆直径是齿轮的一个重要参数，齿轮上的很多数据都是与节圆直径有关的。比如：齿数*模数=分度圆直径。

对外啮合齿轮（变位和非变位齿轮）：

节圆半径=中心距*齿数/齿数和

对内啮合齿轮（变位和非变位齿轮）：

节圆半径=中心距*齿数/齿数差

节圆在齿轮不变位时也等于分度圆。
