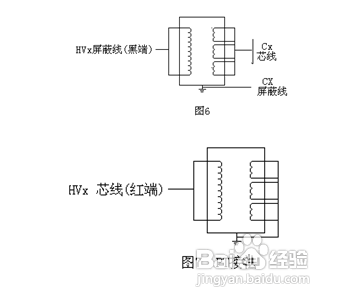

全自动抗干扰异频介损测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。 现在以HTJS-V全自动抗干扰异频介损测试仪为例，介绍6种接线方式全面解析全自动抗干扰异频介损测试仪。工具/原料more1、仪器主机 1台br /2、高压HVx测试电缆（红色） 1根br /3、专用Cx测试电缆（黑色） 1根br /4、低压输出测试电缆（CVT用，双芯） 1根 br /5、220V电源线 1根接线方法 1/12分步阅读电压互感器（1）：一次侧对二次侧 A．接线见图6 B．电压为2kVC．正接法

（2）：一次侧对二次侧及地A．接线见图 7 B．电压为2kVC．反接法

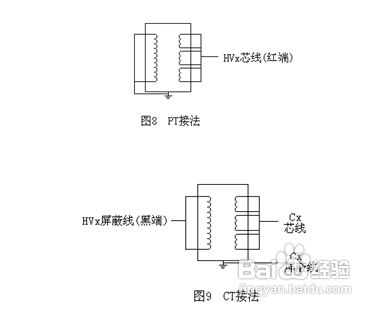

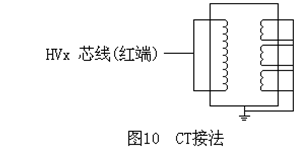

2/12 （3）：二次侧对一次侧及地 A．接线见图8 B．电压为2kV C．反接法 3/12电流互感器（1）：一次侧对二次侧 A．接线见图9 B．电压为10kV C．正接法 （2）：一次侧对末屏 A．接线参考见图9 Cx芯线接末屏 B．电压为10kV C．正接法（3）一次侧对二次测及地 A．接线见图10 B．电压为10kV C．反接法 4/12高压穿墙套管一 (1)芯棒对末屏及地A．接线见图11 B．电压为10kVC．反接法 5/12电力变压器(1)一次绕组对二次绕组（中性点均未接地） A.接线见图12 B.电压为10kV C.正接法

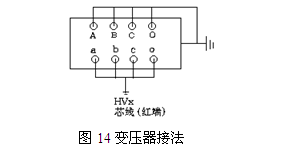

(3)二次绕组对一次绕组及地 A.接线见图14 B．电压为10kV C．反接法

6/12 (2)一次绕组对二次绕组及地 A.接线见图13 B.电压为 10kV C．反接法 7/128/12绝缘油介损 A．正接法 B．引线见图15C．电压为2kV D．（C）接HVx 屏蔽线（黑端）E．（A）接Cx芯线F．（B）接Cx屏蔽线及地

G．此时杯体为高压，应放置在绝缘台上，并保证绝缘距离

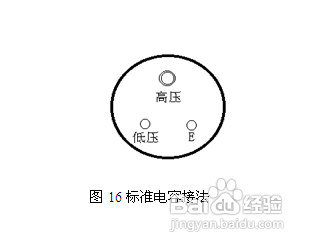

9/12标准电容器，标准介损器（1）正接法A．“高压”接HVx屏蔽线（黑端） B．“低压”接Cx芯线 C．“E”接Cx屏蔽线及地D．见图16 10/12

（2）反接法

11/12

A．“高压”接地 B．“低压”接HVx芯线（红端） C．“E”接HVx的屏蔽线（黑端） D．见图16 E．注意绝缘

12/12注意事项

根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；
