订阅CAD中如何利用阵列、缩放命令绘制图形
来源：网络收集 点击： 时间：2024-08-24【导读】：
CAD中如何利用阵列、缩放命令绘制图形？绘制如下要求的图形：大圆直径为40，外面包围两两相切的八个小圆。以下是小编精心准备的教程，如有需要请收藏。工具/原料more电脑CAD软件方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
首先我们打开CAD软件（以下步骤各版本CAD均通用）

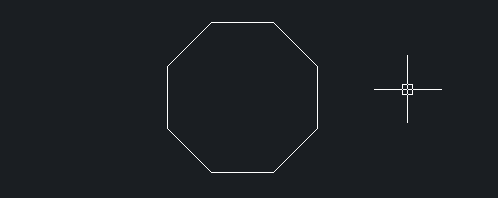

2/10观察结果图，外面的小圆半径两两相连的话是一个正八边形，因此我们考虑借助正八边形来绘制图形。在CAD绘图区域任一位置绘制一个正八边形

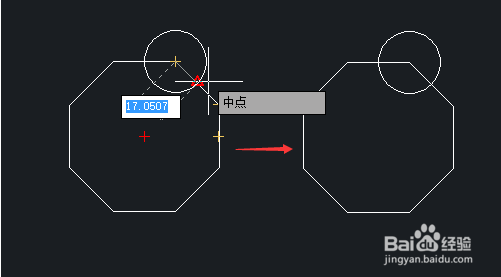

3/10点击【绘图】-【圆】命令，以八边形的其中一个角点为圆心，八边形边长度的一半为半径绘制一个圆

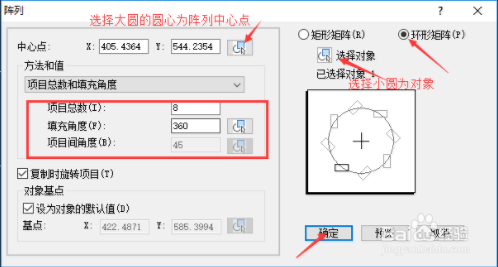

4/10点击【修改】-【阵列】按钮，打开如图所示对话框，相关设置如图：
5/10点击“确定”，即可得到下图
6/10点击【绘图】-【圆】-【相切、相切、相切】按钮，绘制相切于小圆内部的一个圆；同时删除辅助线

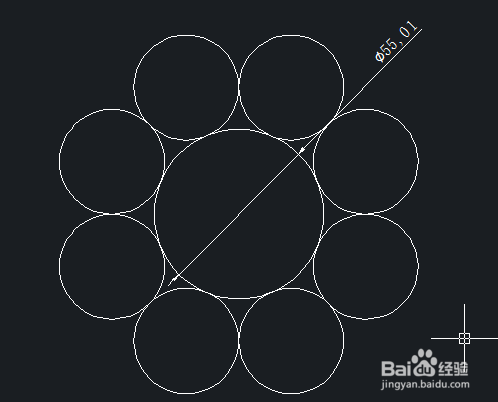

7/10标注大圆，可以发现，此时大圆的直径并不是40

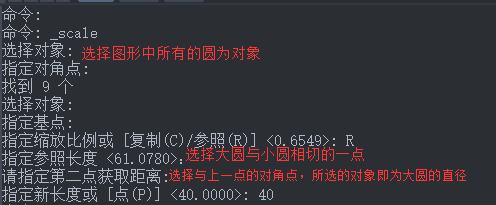

8/10点击【修改】-【缩放】按钮，命令窗口显示操作如下：

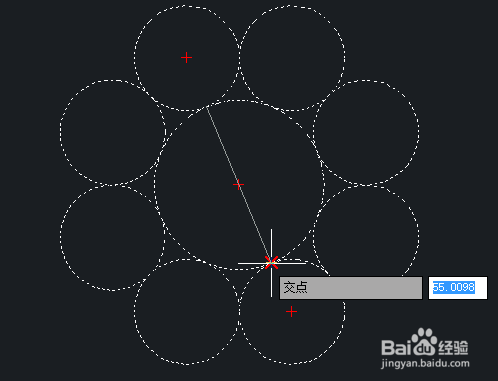

9/10在使用缩放命令时，指定参照长度的步骤如图：
10/10最后在CAD中就画出了按要求所示的图形
