SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制凸台呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/5分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/5

第二步，利用草图工具-直线，绘制一个梯形，上下底边和高分别是100mm,140mm，60mm,标注对应的尺寸；

3/5

第三步，然后在梯形的中心位置绘制三个圆形，半径为6mm;

4/5

第四步，利用拉伸凸台/基体命令，拉伸深度设置为40mm，

5/5

第五步，点击右上角的绿色对勾，即可完成绘制；

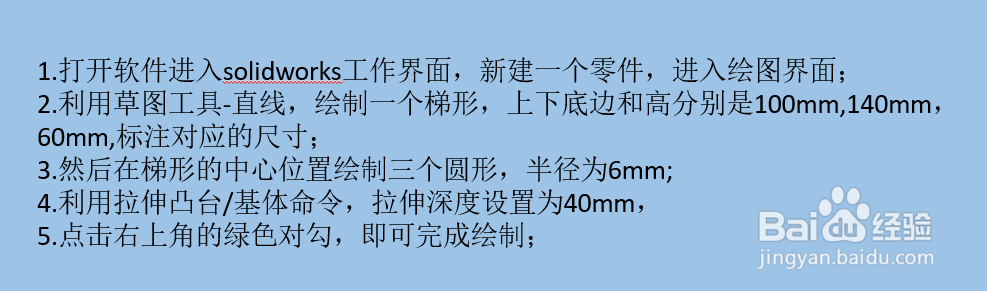

总结1/1

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-直线，绘制一个梯形，上下底边和高分别是100mm,140mm，60mm,标注对应的尺寸；

3.然后在梯形的中心位置绘制三个圆形，半径为6mm;

4.利用拉伸凸台/基体命令，拉伸深度设置为40mm，

5.点击右上角的绿色对勾，即可完成绘制；

注意事项

以上是SolidWorks草图中如何绘制带孔梯形凸台的方法，希望对你有所帮助35
