Proe椭圆规机构仿真分析教程
来源:网络收集 点击: 时间:2024-09-02【导读】:
这是一个简单的proe5.0仿真分析的教程 ,步骤清晰 思路明了。如果你想自学proe就来看看方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
方法/步骤21/2
2/2

方法/步骤31/2
2/2
方法/步骤41/1
新建组件。添加机架,以缺省的方式进行放置,如下图

添加滑块,选择滑动杆连接,点击滑块的一条棱再点击下图黑色箭头所指的机架的一条棱。 添加滑块,选择滑动杆连接,点击滑块的一条棱再点击下图黑色箭头所指的机架的一条棱。

点击滑块的底面和机架的底面。
点击放置,点击平移轴,最后选择下图红色箭头所指的两个平面。


再当前位置输入0,点击设置零位置并勾选启用再生值。

采用同样的方法再次在机架另一个滑槽添加一个滑块,如下图所示。

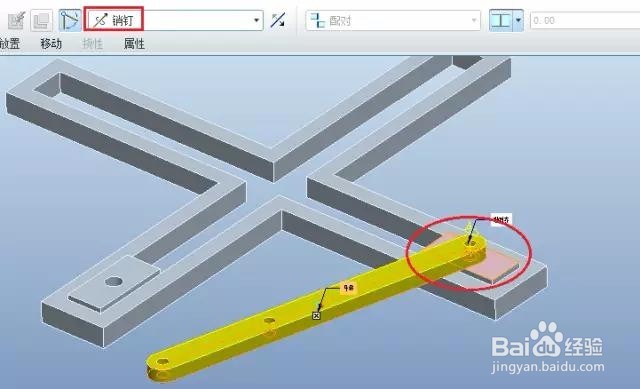

添加连杆,选择销钉连接,分别选择连杆的圆孔面和滑块的圆柱面,再选择如下图所示的两个平面进行对齐。

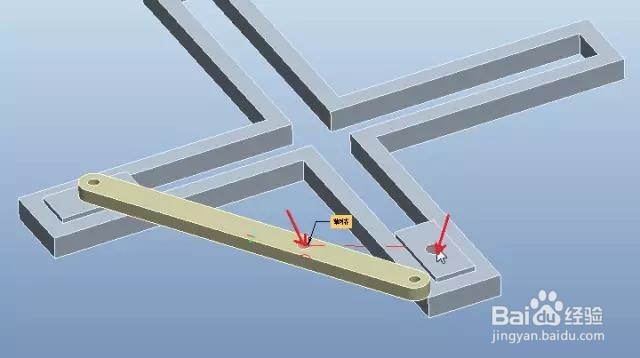

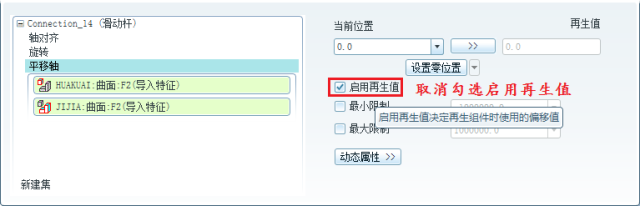

点击【放置】-【新建集】,选择【圆柱】连接,按照下图分别选择连杆的孔圆柱面和另一个滑块的孔圆柱面,即可完成连接的定义。 点击勾号会弹出下面的提示窗口,选择是。为什么会出现这个窗口呢?主要原因是我们之前的勾选的启用再生值导致的。我们取消勾选启用再生值即可。

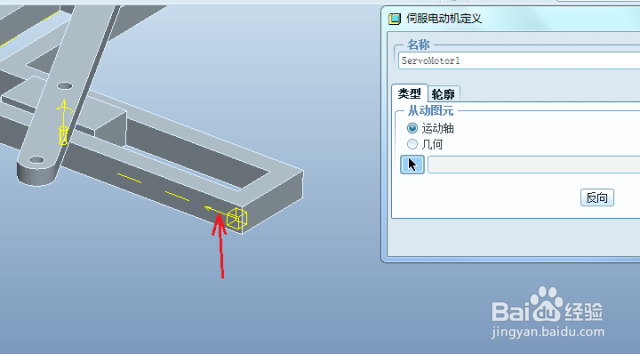

点击【应用程序】-【机构】,进入机构环境。点击【伺服电机】,选择下图红色箭头所指的运动轴,即滑动杆机构的运动轴。

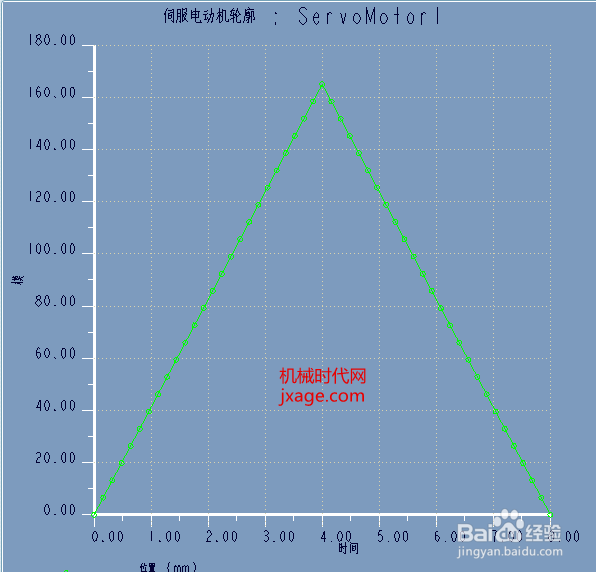

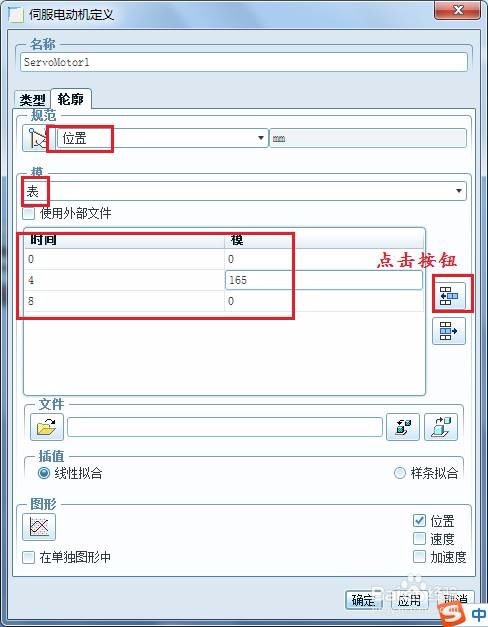

点击【轮廓】,按照下图进行设置。模选择表,点击右侧的按钮即可添加输入栏,具体数据见下图。 点击图形按钮,弹出下面的曲线,这就是滑块的位置移动图解。

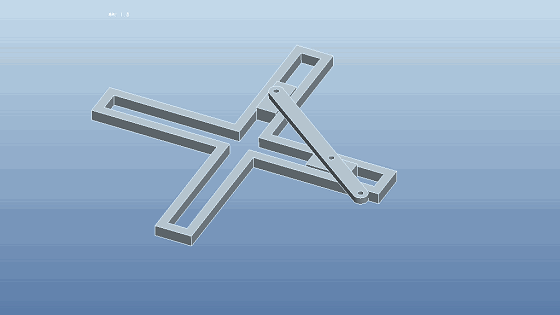

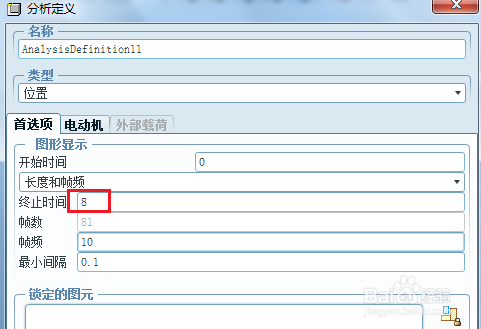

点击【机构分析】,时间设置为8秒,点击运行。最后的结果就是这了。又没有学会呢!!!!
