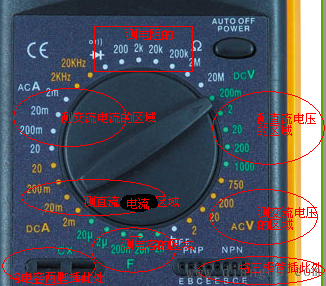

ACA(交流电流)

DCA(直流电流)

DCV是直流电压

ACV是交流电压

上面的二极管标志是测电路是否导通

HZ是频率

插线com 是公共端，另一根线根据所要测量的物理量选择插孔。

接口：

Cx 接口是待测电容的接口。

PNP NPN： 测量三极管的放大倍数，先将表转换到测量hfe档位， 根据各极的标注和待测三极管的特性插入相应的孔内。

COM：电流、电压二极管、电阻、频率的测试共用的接口。另外的接口都表明测量的种类和范围。

扩展资料

操作规程

1、使用前应熟悉万用表各项功能，根据被测量的对象，

正确选用档位、量程及表笔插孔。

2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。

3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。如不能调零或数显表发出低电压报警，应及时检查。

4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

参考资料：百度百科-万用表
