如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0草图中如何将实线变成虚线

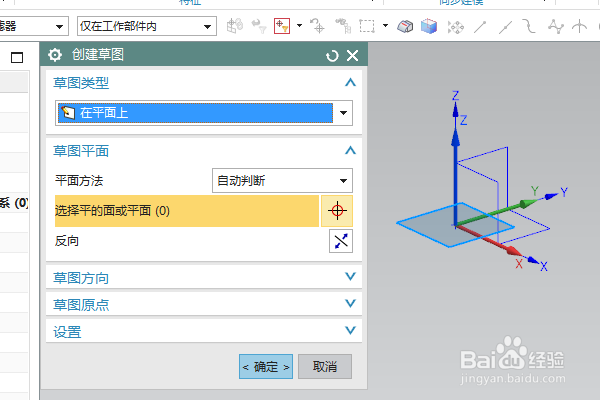

执行【草图——确定】，直接默认进入XY平面的草图。

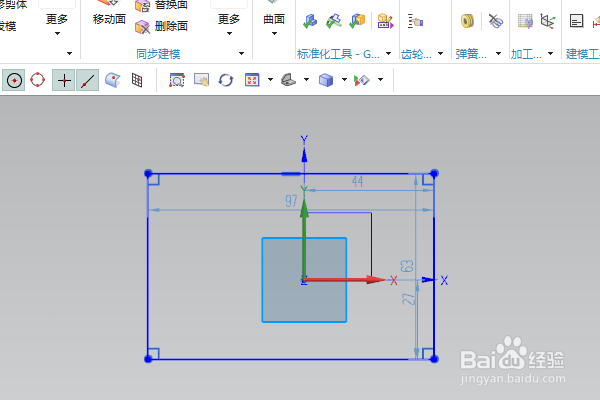

激活工具栏中的矩形命令，随意画一个矩形，作为后面的演示所用。

如下图所示，

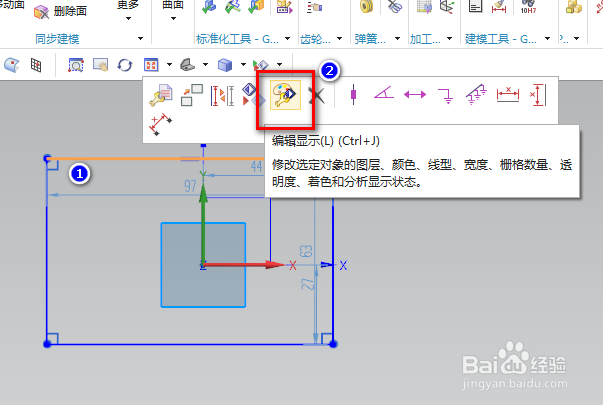

移动鼠标，点击要更改线型的线段（1号），

然后在弹出的临时工具栏中点击“编辑显示”（2号），

如下图所示，

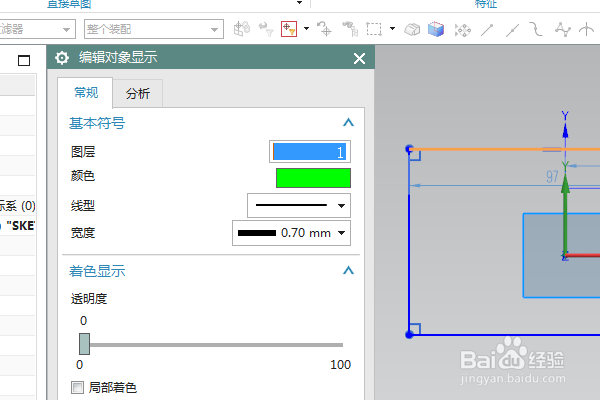

软件弹出“编辑对象显示”对话框，可以看到默认的线型是实线。

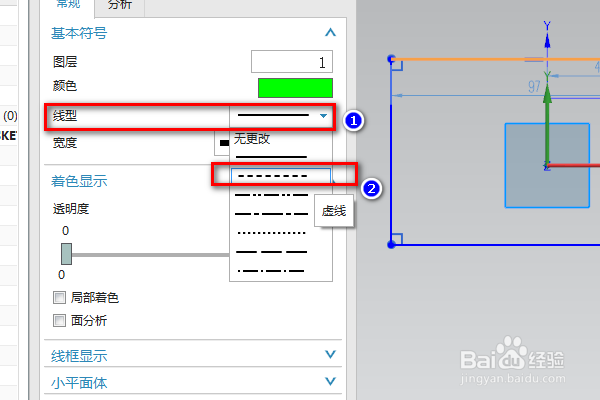

在对话框中的线型后面点击三角标（1号），

在弹出的众多线型中选择“虚线”（2号），

点击确定或者应用。

如下图所示，

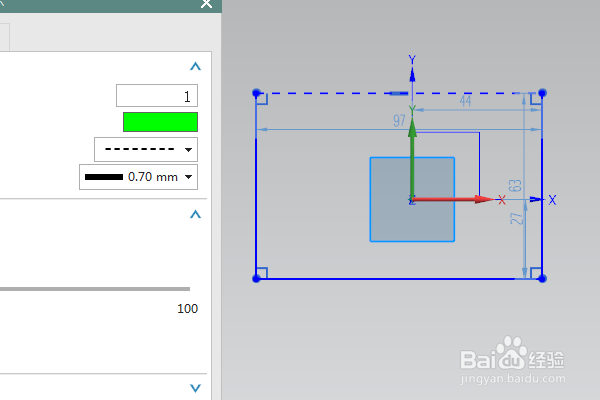

看着这个矩形，上边线就变成了虚线了，其他三边还是实线。

至此，

这个草图中的实线变虚线的操作就演示完成。
