cadence软件是一款受电子爱好者欢迎的原理图和PCB设计工具，工程师可以利用该软件进行PCB设计设计。规则设置是布线之前必须要做的工作，本篇经验主要介绍PCB中如何创建差分对。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/6分步阅读

第一步，打开PCB editor设计软件；

2/6

第二步，点击logic--Assign Differential Pair命令；

3/6

第三步，输入一个差分对名称，并将两条线的net name加进来完成设置；

4/6

第四步，第二种方法是用auto generate 方式产生差分对；

5/6

第五步，弹出的窗口中，输入USB1N\usb1p亮条线，将对线的+，-分别填写+polarity,-polarity属性中，如下图所示，点击generate；

6/6

第六步，执行generate命令后，就会产生差分对；

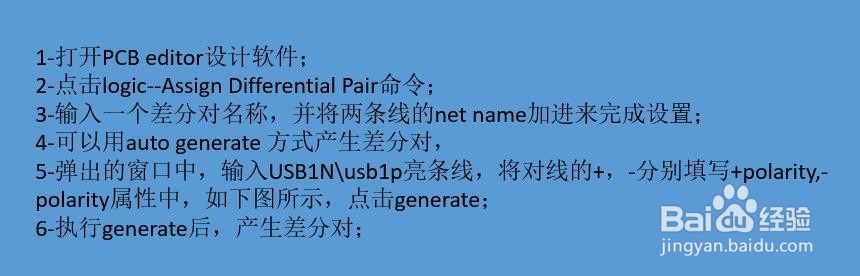

总结1/1

1-打开PCB editor设计软件；

2-点击logic--Assign Differential Pair命令；

3-输入一个差分对名称，并将两条线的net name加进来完成设置；

4-可以用auto generate 方式产生差分对，

5-弹出的窗口中，输入USB1N\usb1p亮条线，将对线的+，-分别填写+polarity,-polarity属性中，如下图所示，点击generate；

6-执行generate后，产生差分对；

注意事项

以上是个人操作经验，仅供参考，谢谢！
