订阅用UG进行滚花建模
来源：网络收集 点击： 时间：2024-03-02【导读】：
滚花是机械加工中的一种常用工艺，这次用UG来进行滚花建模。工具/原料moreUG10.0方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

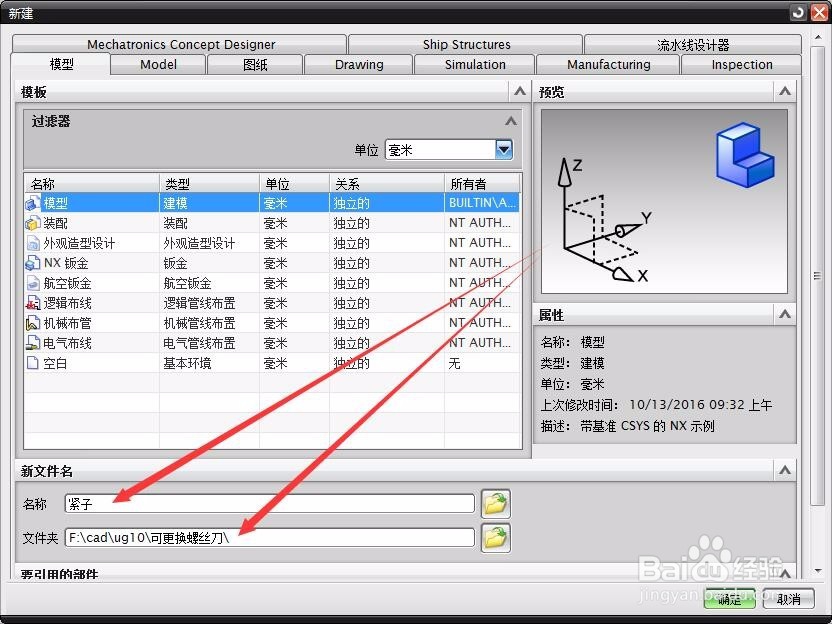

打开UG10.0新模型，指向新的工作目录。

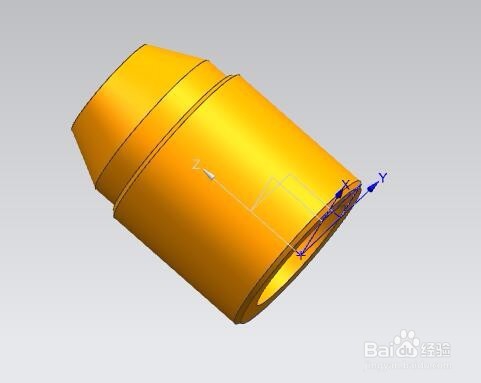

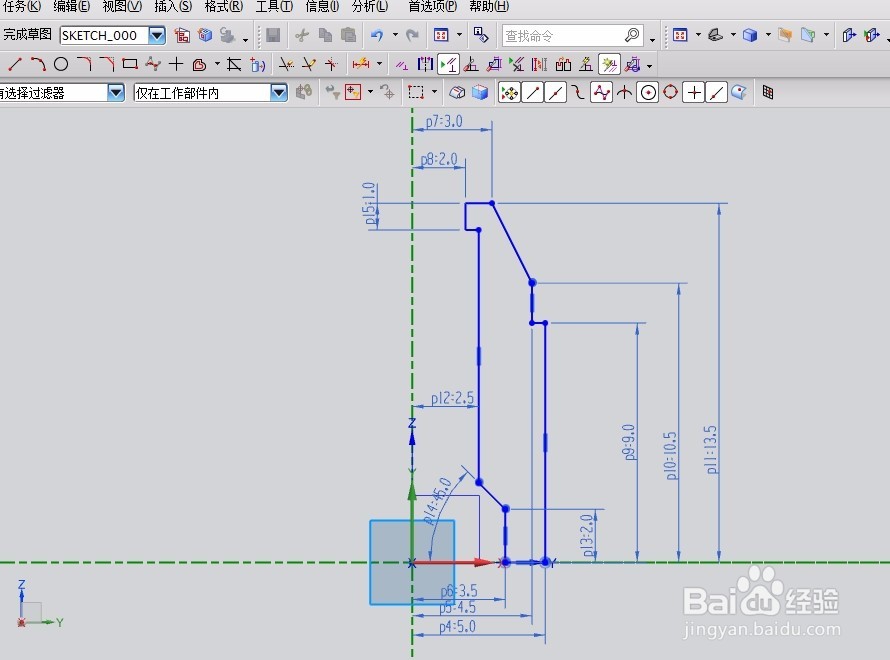

2/6进行旋转特征的草图绘物游制；完成后对要进行滚花的两端面边进行倒角，倒的角要比滚花深度大点，不然后续的命令会出错。鬼宿帮

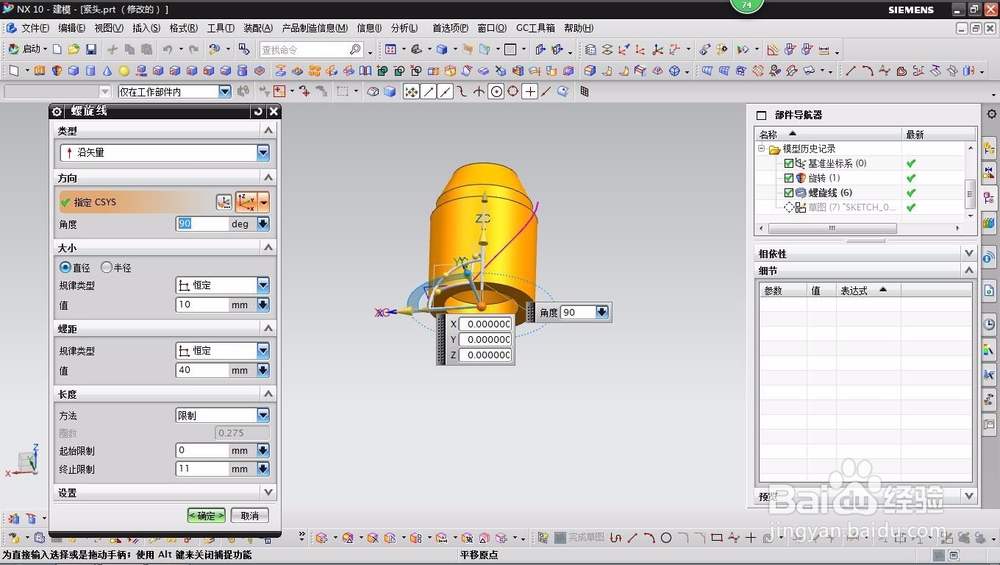

3/6绘制一条与滚花面直径相同的螺旋线，调节好螺距（也可用直线投影的方侵付法得到柱面上的引导线）。

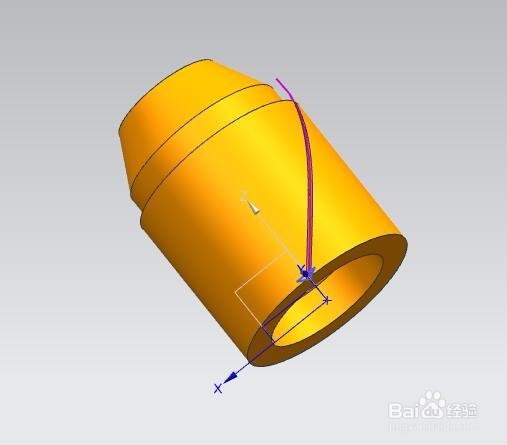

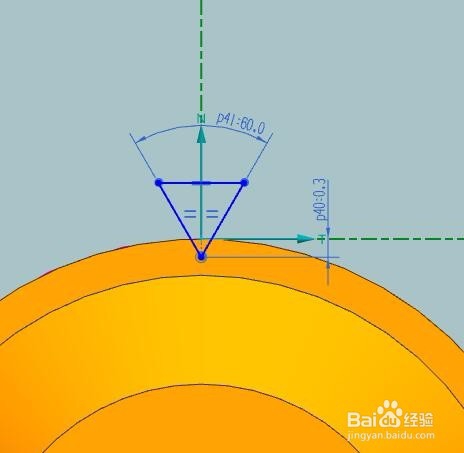

4/6绘制扫掠用的截面线，以螺旋线的端点为基点，平行于滚花端面进行绘制。

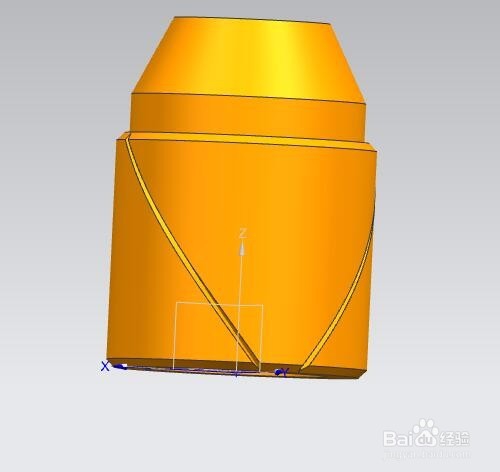

5/6扫掠后求差得到一槽，这槽为滚花是的一条槽；另一槽用镜像特征命令可得到。

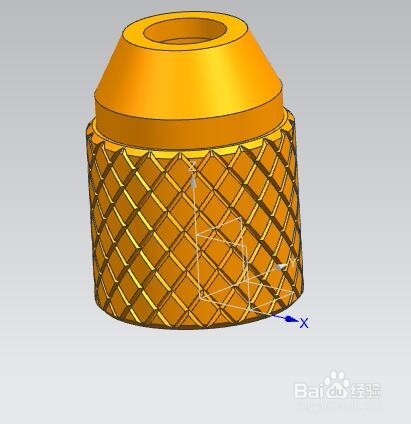

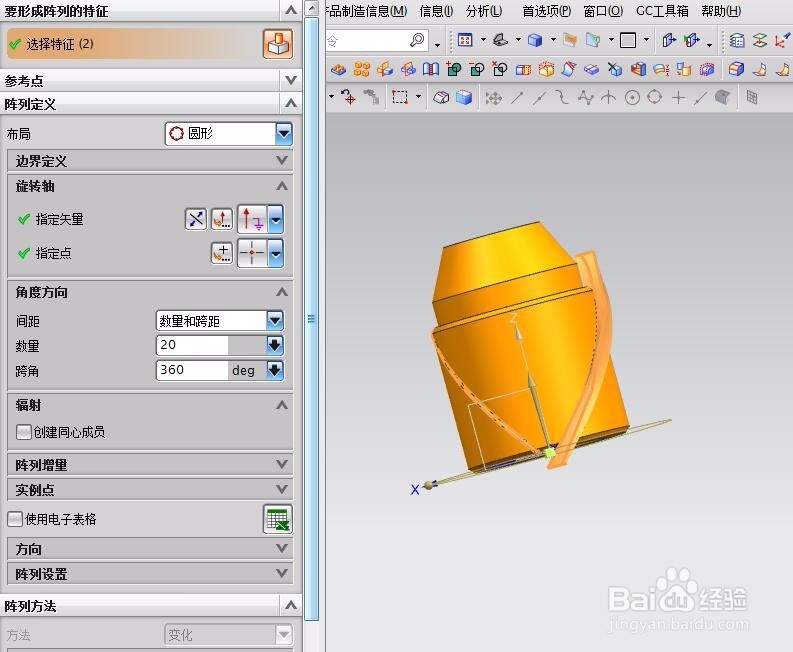

6/6得到二条不同方向的滚花槽后，进行阵列特征。可得到完整的滚花面。
