    怎么求戴维宁等效电路…受控源怎么处理?置零吗?尽量把受控源讲清楚一点谢谢啦

    来源:网络收集  点击:  时间:2024-03-12
    【导读】:

    受控源不能置零。利用戴维南定理时,受控源不能作任何处理,要原封不动地保持在电路中。

    求Uoc时,受控源参与电路分析计算,不能做任何变更;

    求Req时,由于受控源的存在,不能利用串并联等效变换来计算,此时要使用电压电流法:即在断口处外加一个电压U0,设从Uoc的“+”输入的电流为I0,则Req=U0/I0。当然,此时也可以和诺顿定理结合,再求出Isc,那么Req=Uoc/Isc。

    戴维南定理使用时,将元件从电路中断开后,电路结构发生了变化、变得较为简单,容易分析计算。如果剩余电路仍然复杂,其他定理如叠加定理、节点电压法、网孔电流法等,都可以继续使用。

    扩展资料:

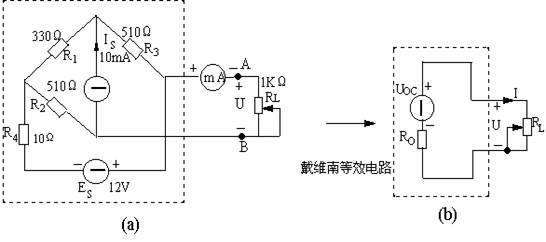

    一个含有独立电压源、独立电流源及电阻的线性网络的两端,就其外部型态而言,在电性上可以用一个独立电压源V和一个松弛二端网络的串联电阻组合来等效。

    在单频交流系统中,此定理不仅只适用于电阻,也适用于广义的阻抗。戴维南定理在多电源多回路的复杂直流电路分析中有重要应用。

    当研究复杂电路中的某一条支路时,利用电工学中的支路电流法、节点电压法等方法很不方便,此时用戴维南定理来求解某一支路中的电流和电压是很适合的。

    戴维南定理只对外电路等效,对内电路不等效。也就是说,不可应用该定理求出等效电源电动势和内阻之后,又返回来求原电路(即有源二端网络内部电路)的电流和功率。

    应用戴维南定理进行分析和计算时,如果待求支路后的有源二端网络仍为复杂电路,可再次运用戴维南定理,直至成为简单电路。

    参考资料来源:百度百科--戴维南定理
