了解器件原理

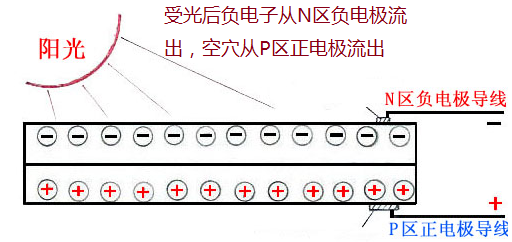

（1）太阳能电池板

太阳能电池板是充电器的核心器件，其原理是光能转换为电能，是在光照下，光电子移动产生电流。利用这个电流，就可以为手机充电。

（2）二极管原理

正向导通，反向截止。在充电器中常用做整流和保护。

（3）手机电池

通常为3.7V，还有一个指标是电池容量，这决定电池使用的时间。对其充电时，要保证充电的电压匹配。

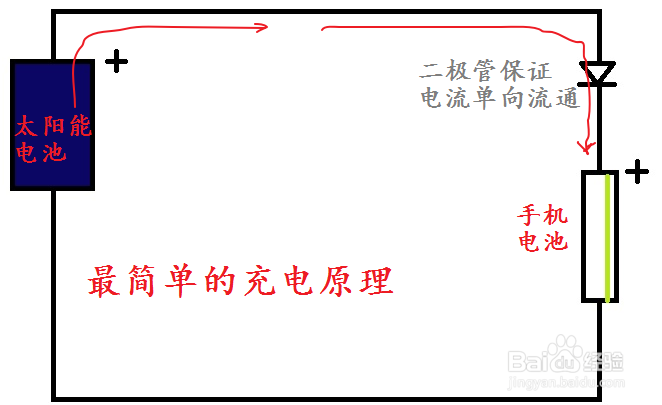

了解充电原理及手机充电要求

（1）充电原理非常简单，太阳能电池片产生的电流，通过稳压和保护电路给手机电池充电。充电的参数主要是充电电压和充电电流。

（2）稳压和保护电路

稳压的原理是防止电压波动给电池造成损害，保护电路原理是防止过流。

（3）在低照度或无照度时，面板泄漏可能会导致连接的电池发生明显放电。太阳能电池板设计传统上通过在面板中串联一个二极管来解决面板泄漏问题

了解一些专用的充电模块

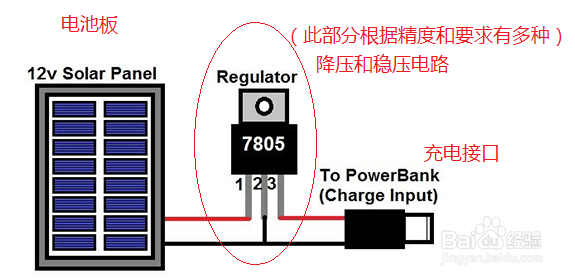

（1）7805三端稳压

这是最简单的稳压模块，输出保持5伏恒定。安装焊接都比较容易，而且成本低。但由于一般的电池电压是3.7V，从电池保护的角度来说还存在问题。

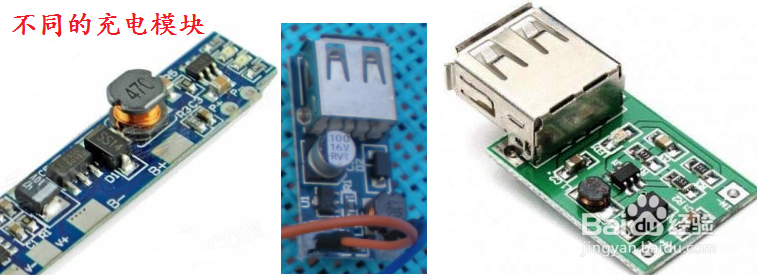

（2）其它的充电模块：市场上有很多专门的充电模块，也有很多针对太阳能的专用充电芯片，下图的LT3652就是一种。其输入电压调节回路能够找出太阳能电池板功率特性的最大功率工作点，从而利用太阳能电池板的全部容量。 浮动电压调节回路及其可调整的充电电流，使其成为多用途的电池充电器。输入电压范围宽，可以自动充电循环以维持充满电的电池，并且由于电池预处理模式，NTC温度感应等措施，可以定时终止充电，保护电池。

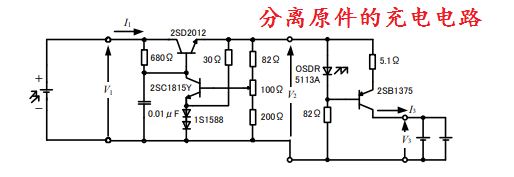

（3）基于分离原件的充电电路

这种电路需要有一些电子电路知识。如果内部原理不理解，也要弄清输入和输出是什么，把内部看成一个黑匣子。

自己制作DIY

（1）选用太阳能电池板：一般输入电压要大于手机电池的电压，可以选用一块6V的电池板，也可以选用3块2V的电池板进行串联。

（2）选用合适的充电模块：市场上有很多专门的充电模块，也有很多针对太阳能的专用充电芯片，可以根据其datasheet来灵活选择。

（3）自己焊接测量

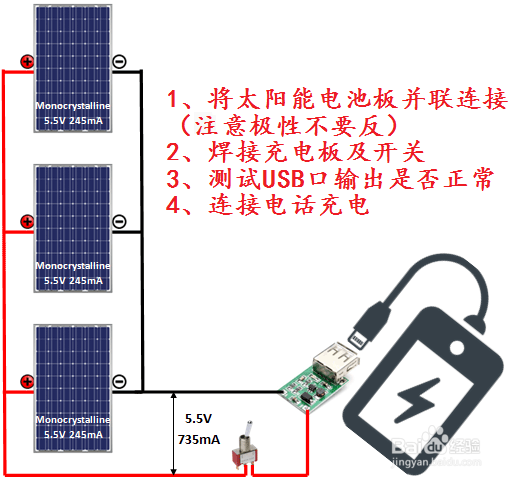

按接线图，只需将太阳能电池板并联焊接，然后通过开关将它们连接到充电模块的USB引脚，另一端连接到手机。

（4）测试太阳能手机充电器：

充电器的性能取决于它可以为手机充电的电流量，这也是判断是否损害手机的关键。有两种方法

1）通过万用表串联测量开关两端的电流（此时开关要处于断开的状态），电流通过万用表流向手机电池。

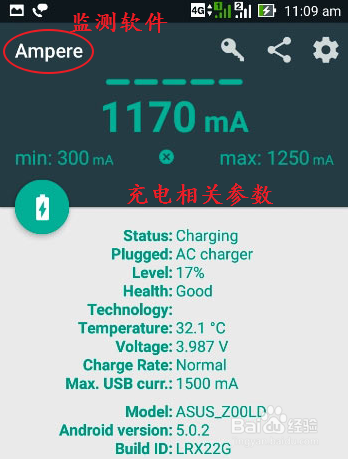

2）下载一个名为“Ampere”的Android应用程序，程序会显示充电电流的大小。

避免将手机将暴露在太阳之下，可加转接线。

连接时正负极不要接反。安装时不要短路。
