订阅CAD如何修改尺寸标注
来源：网络收集 点击： 时间：2024-04-01【导读】：
根据需要修改标注尺寸颜色，大小，箭头大小等，使工程图看上去更加美观工具/原料more电脑AutoCAD方法/步骤1/4分步阅读
2/4
3/4
4/4
注意事项

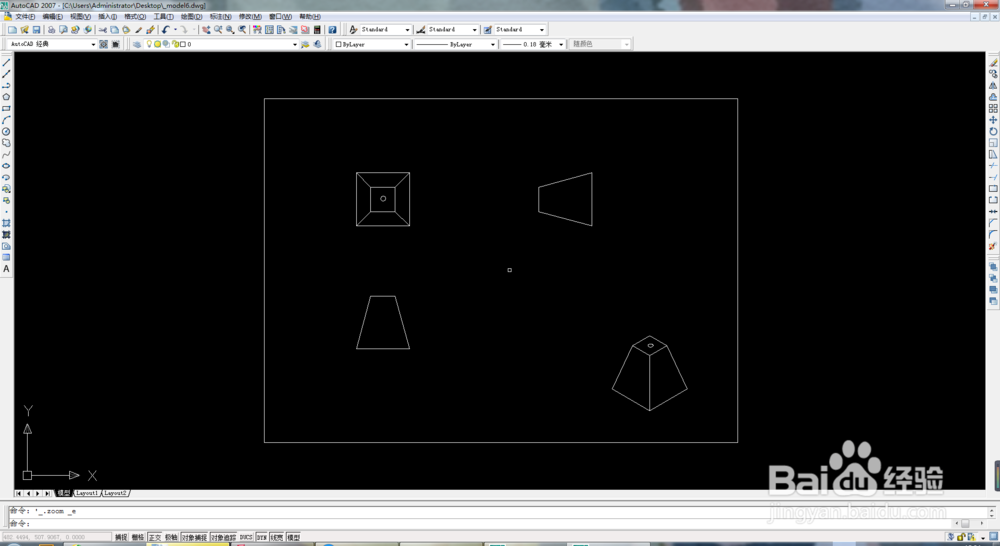

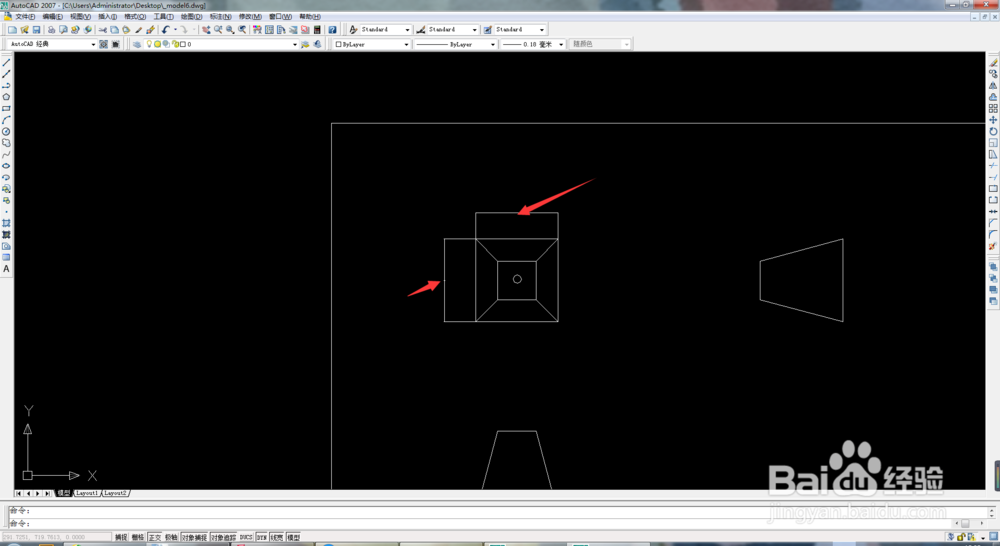

新建或打开CAD文件，绘制个图形，例如该图形，输入指令DLI，按空格键，点击图形的俩个点，可尺寸和图形区分不开

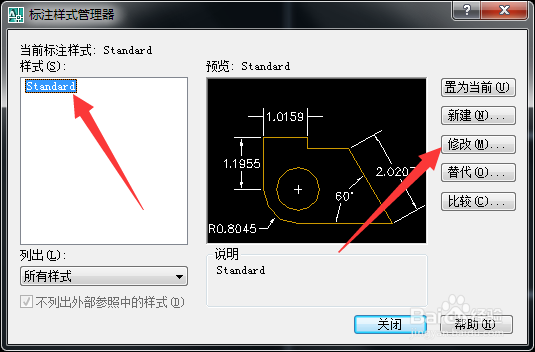

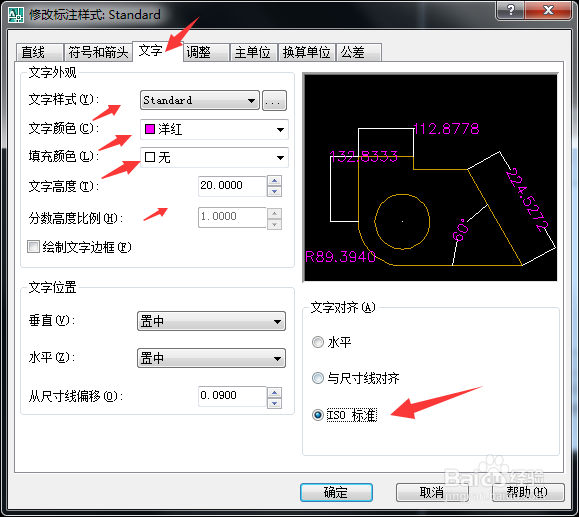

2/4这时我们输入指令D，按空格键，出线标注样式管理器的框，我们选择当前的样式，点击修改，出线修改样式标注的框，在文字栏中选择样式，大小等，

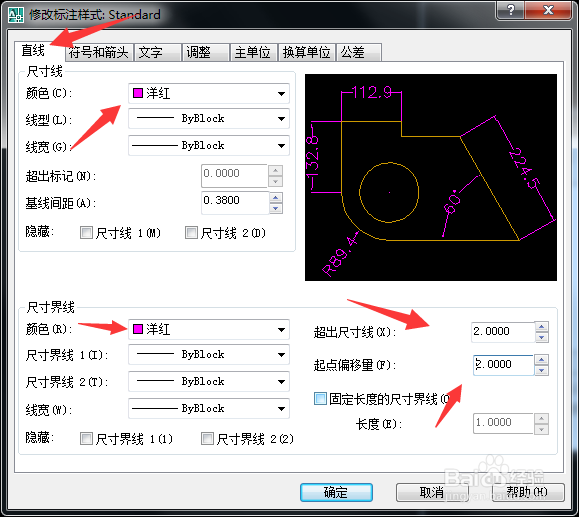

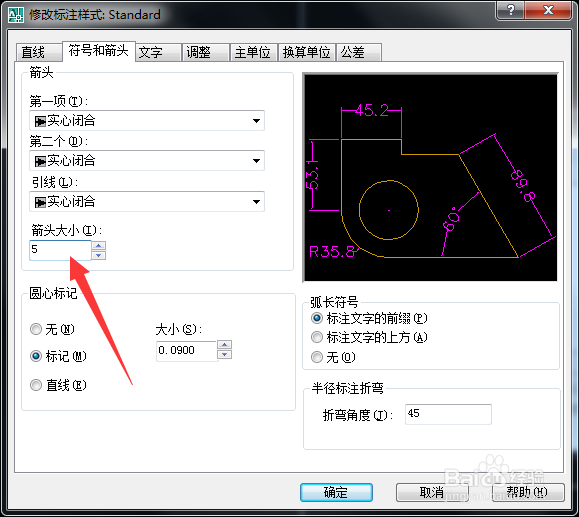

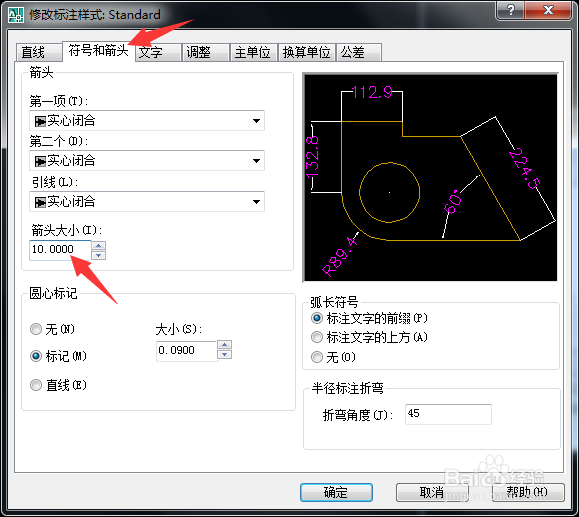

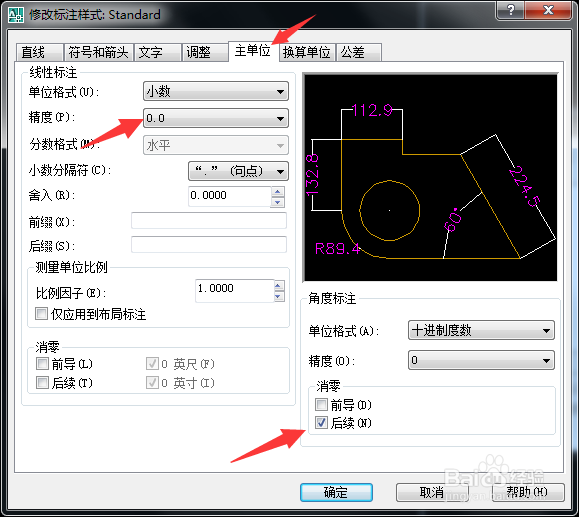

3/4在主单位栏，选择小数点后几位。在符号和箭头栏，选择箭头的大小。在直线栏，选择尺寸线和尺寸界线的颜色，修改偏移量等，确定，

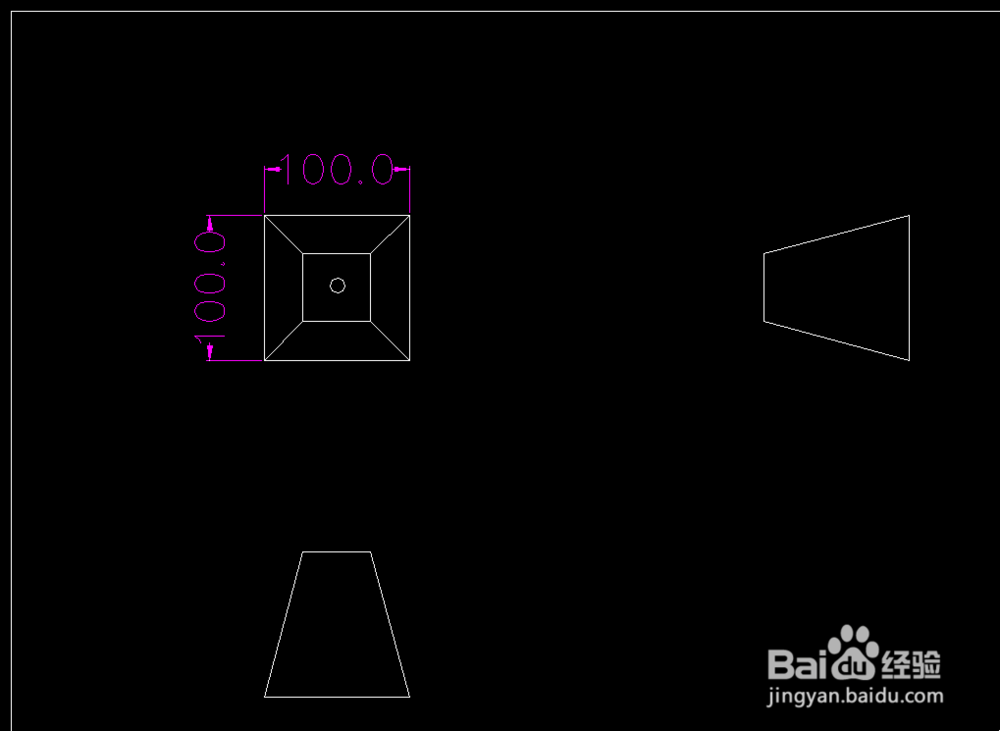

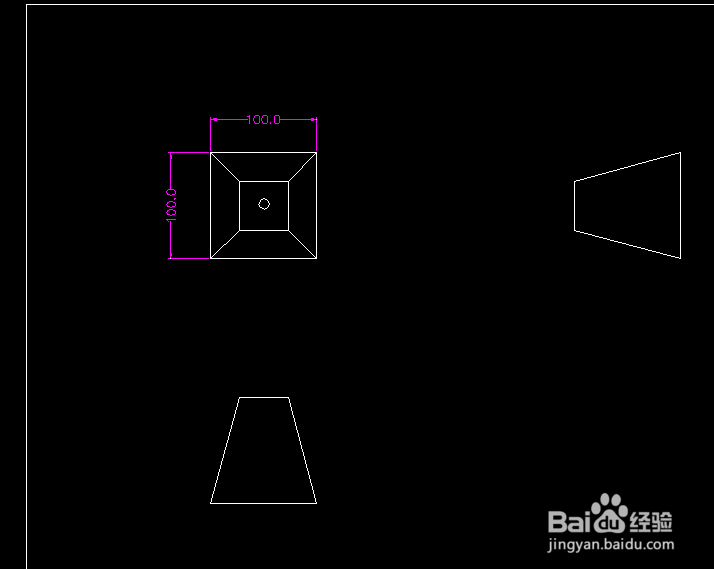

4/4若是尺寸标注太大，我们直接按空格键，点进去修改标注样式，修改文字和箭头大小，如图
注意事项若有疑问，请留言，谢谢
