如下图所示，

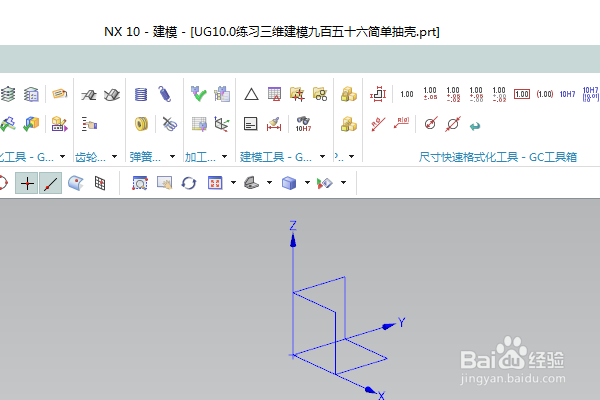

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模九百五十六简单抽壳

执行【菜单——插入——设计特征——长方体】

指定点：坐标原点，

设置尺寸：100x200x50，点击确定。

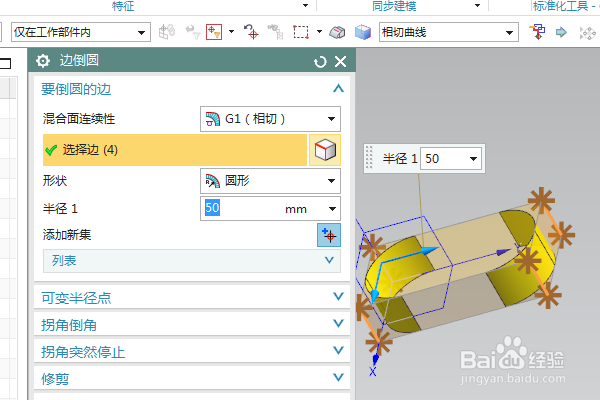

点击工具栏中的边倒圆命令，

设置半径为R50，点击实体的四条边线，点击确定。

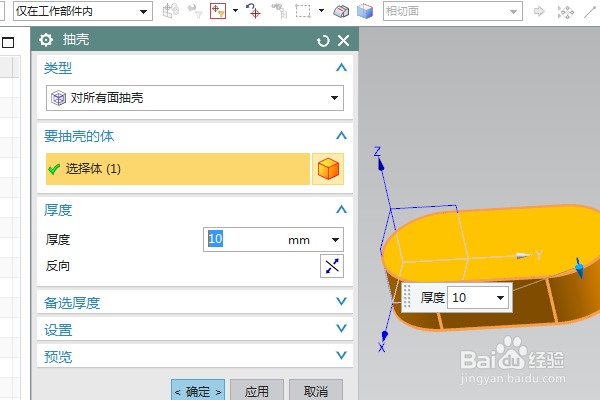

点击工具栏中的抽壳命令，

类型为“对所有面抽壳”，

点击实体，设置厚度为10，点击确定。

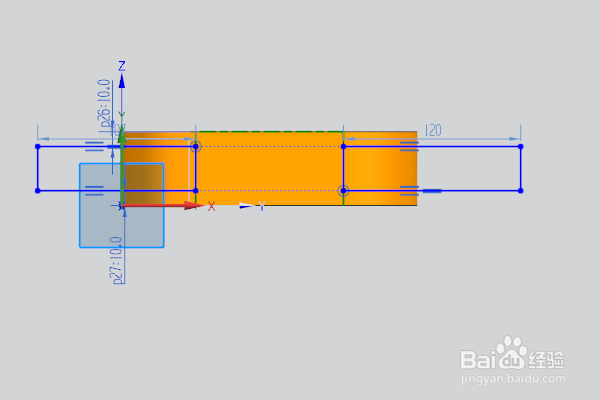

执行【拉伸——YZ平面】，直接进入草图，

激活继续命令，画两个矩形，

添加几何约束：重合，

激活快速尺寸命令，标注尺寸：上下距离都是10，

点击完成，退出草图。

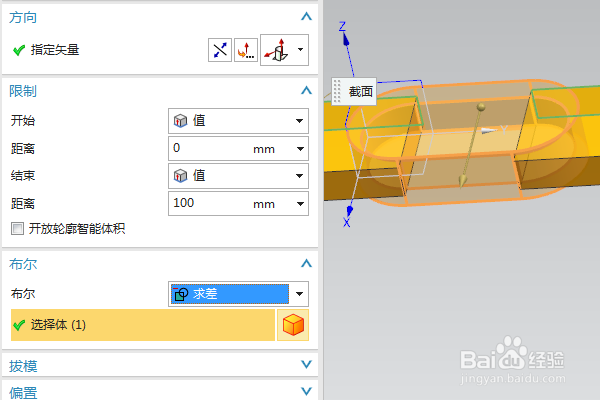

设置限制：0开始，100结束，

布尔求差，点击确定。

点击工具栏中的孔命令

指定点：两个圆心点，

设置形状为简单孔，直径20，深度100，点击确定，

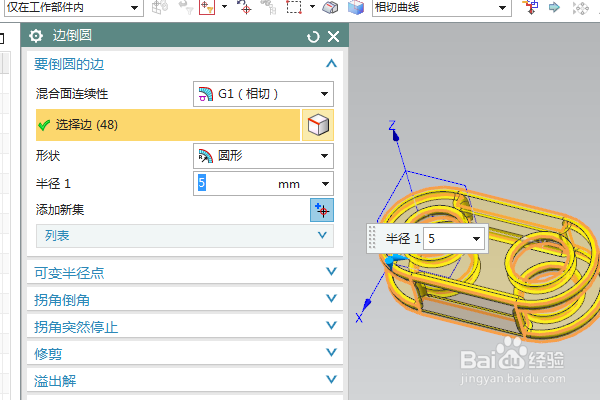

点击工具栏中的边倒圆命令，

设置半径为R5，

ctrl+a，选中所有的实体边线，点击确定。

隐藏基准坐标系，显示设置为着色，

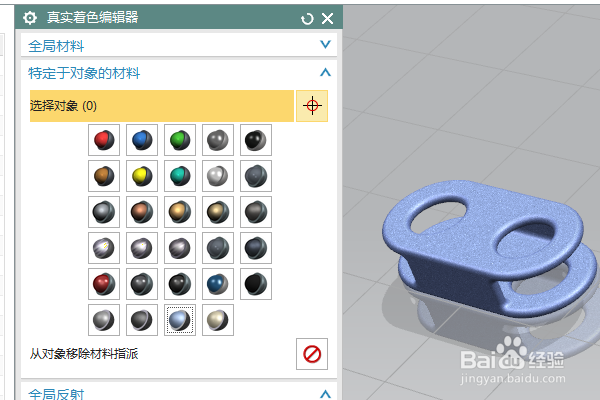

渲染——真实着色（或者直接快捷键，调出“真实着色编辑器”），

总之，

实体设置为蓝灰色纹理，

至此，

这个简单的实体就建模并渲染完成，

本次练习结束。
