    CAD扇形制作教程

    来源:网络收集  点击:  时间:2024-02-13
    【导读】:
    CAD扇形制作教程详解。品牌型号:AutoCAD 2013方法/步骤1/4分步阅读

    打开AutoCAD 2013软件,进入软件作图界面;

    2/4

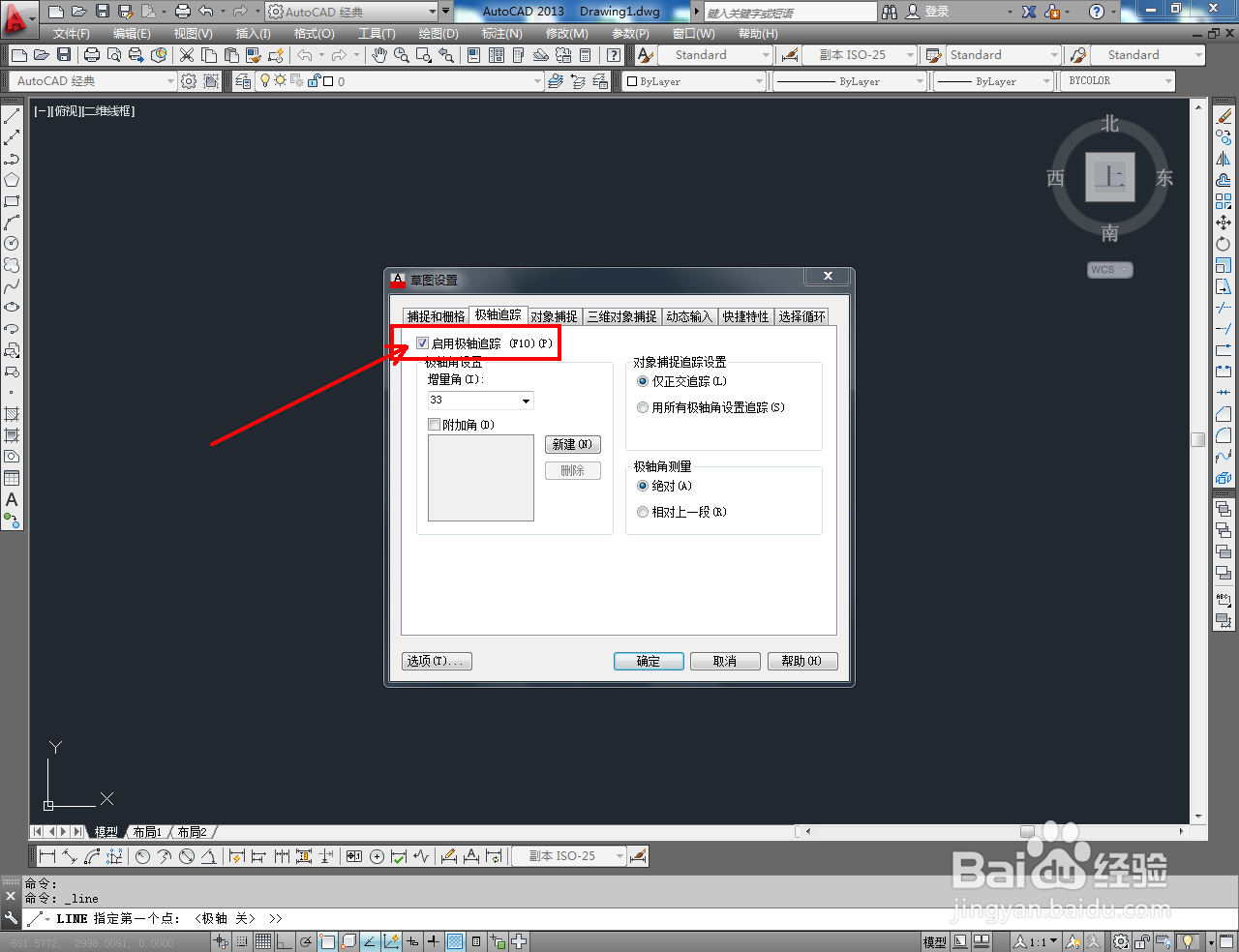

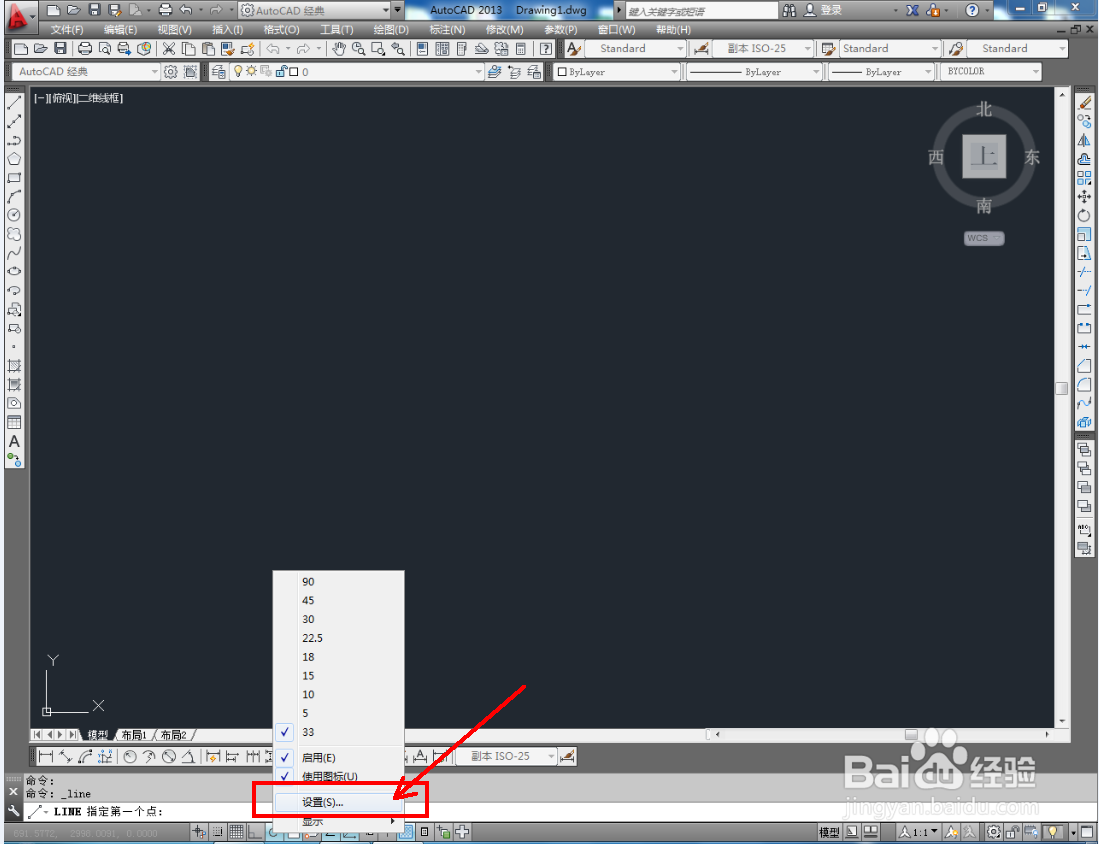

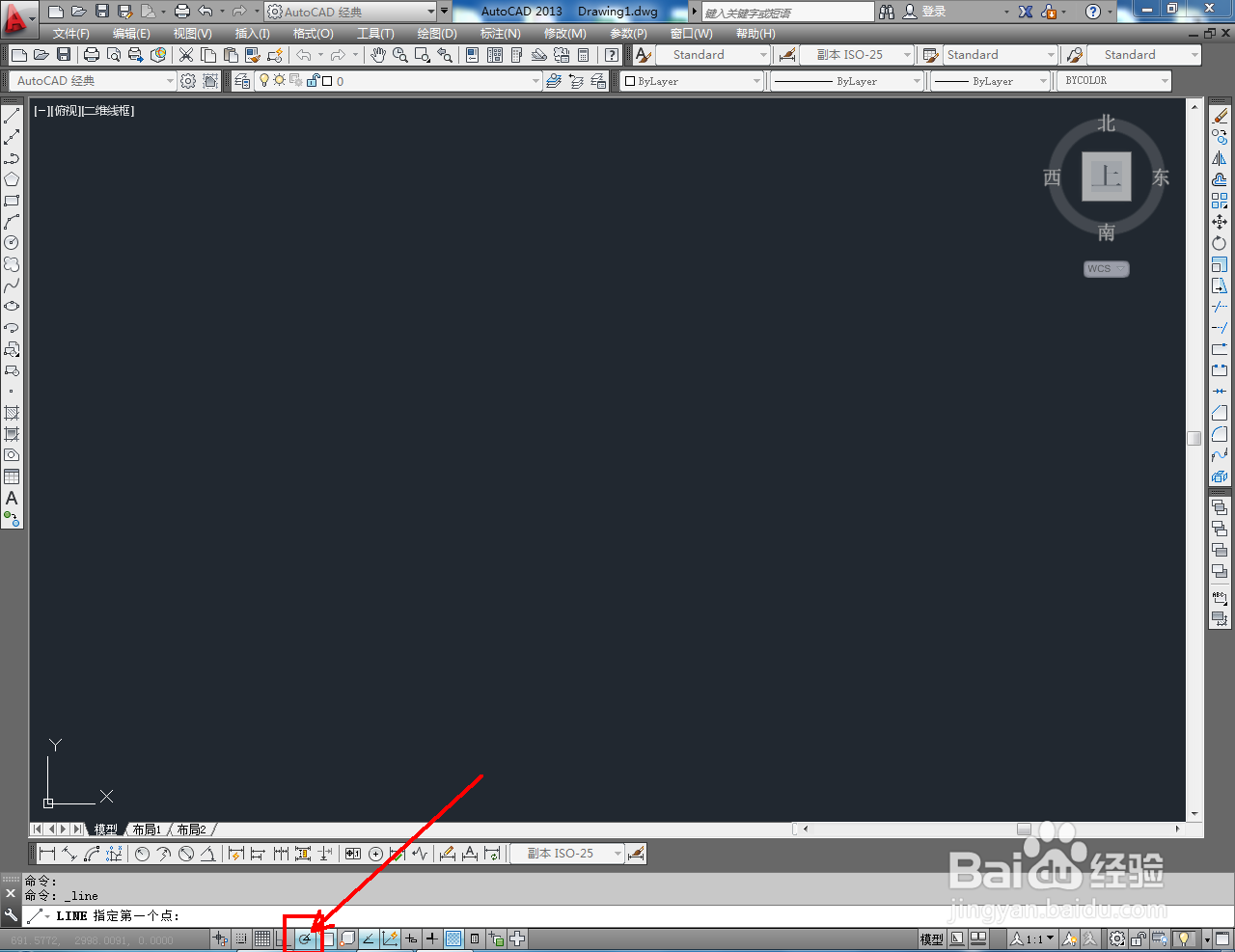

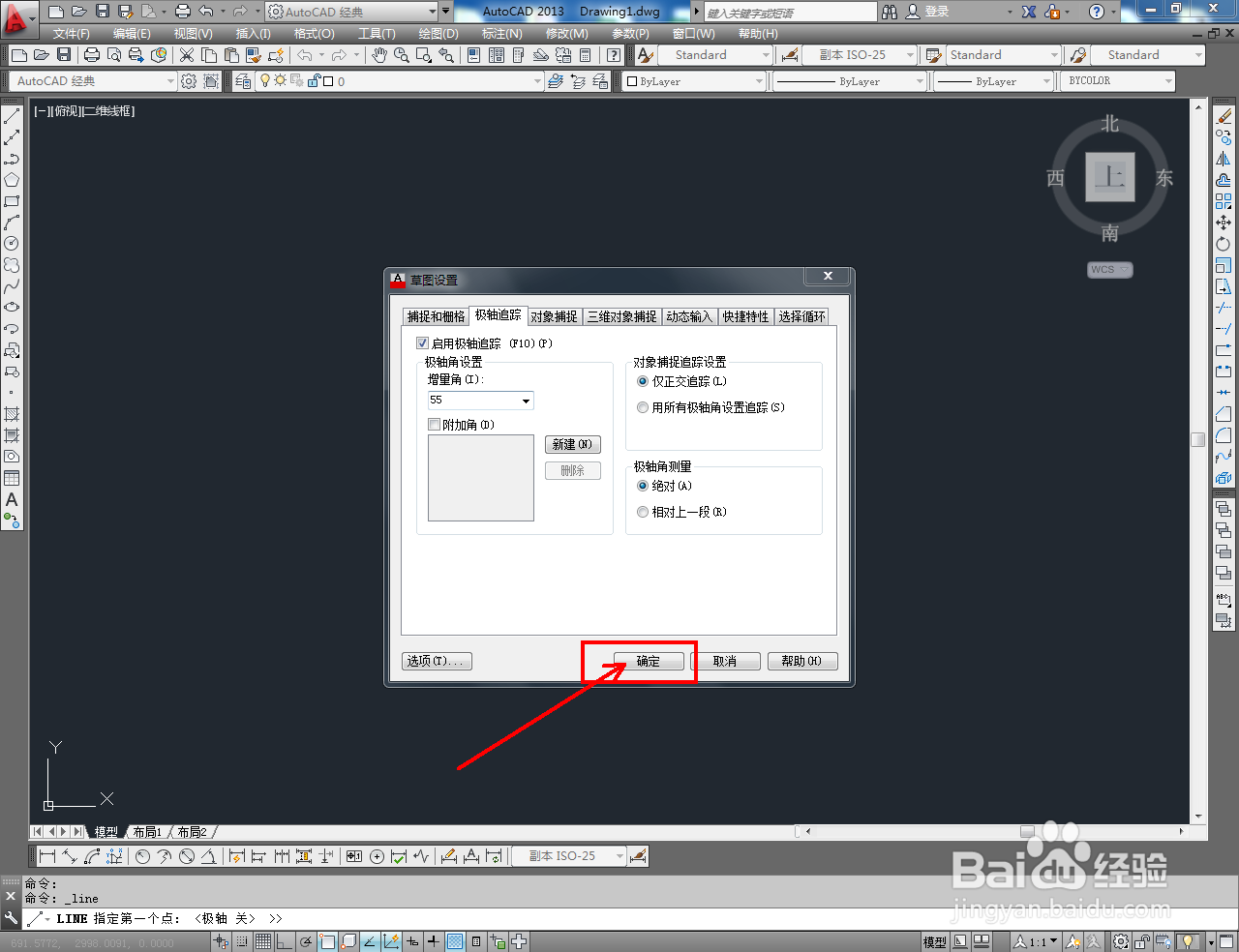

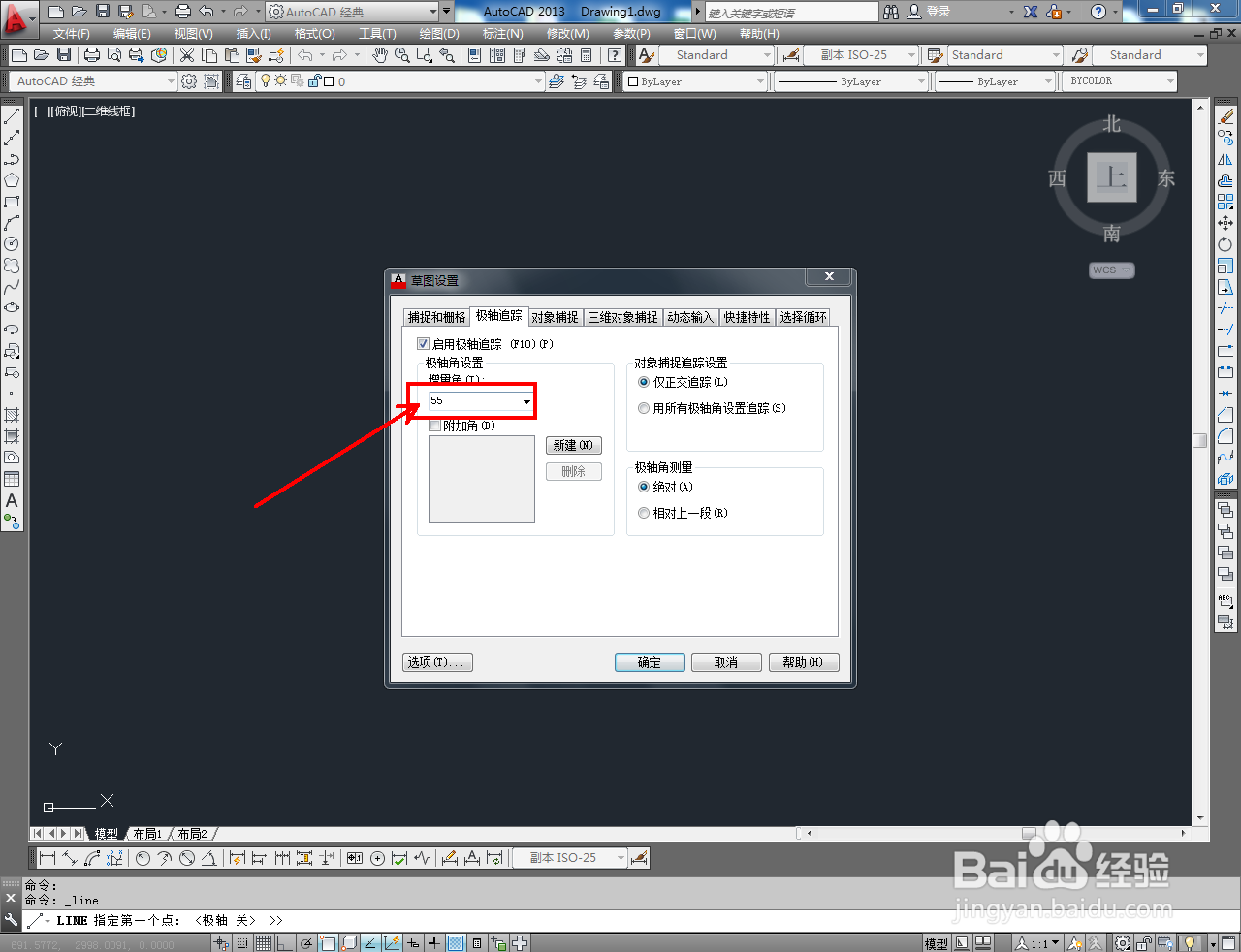

    鼠标右键点击下方【极轴追踪】图标,弹出草图设置栏。点击【极轴追踪】项,勾选【启用极轴追踪】,将增量角大小设置为扇形角度大小后,点击【确定】完成极轴追踪参数的设置(如图所示);

    3/4

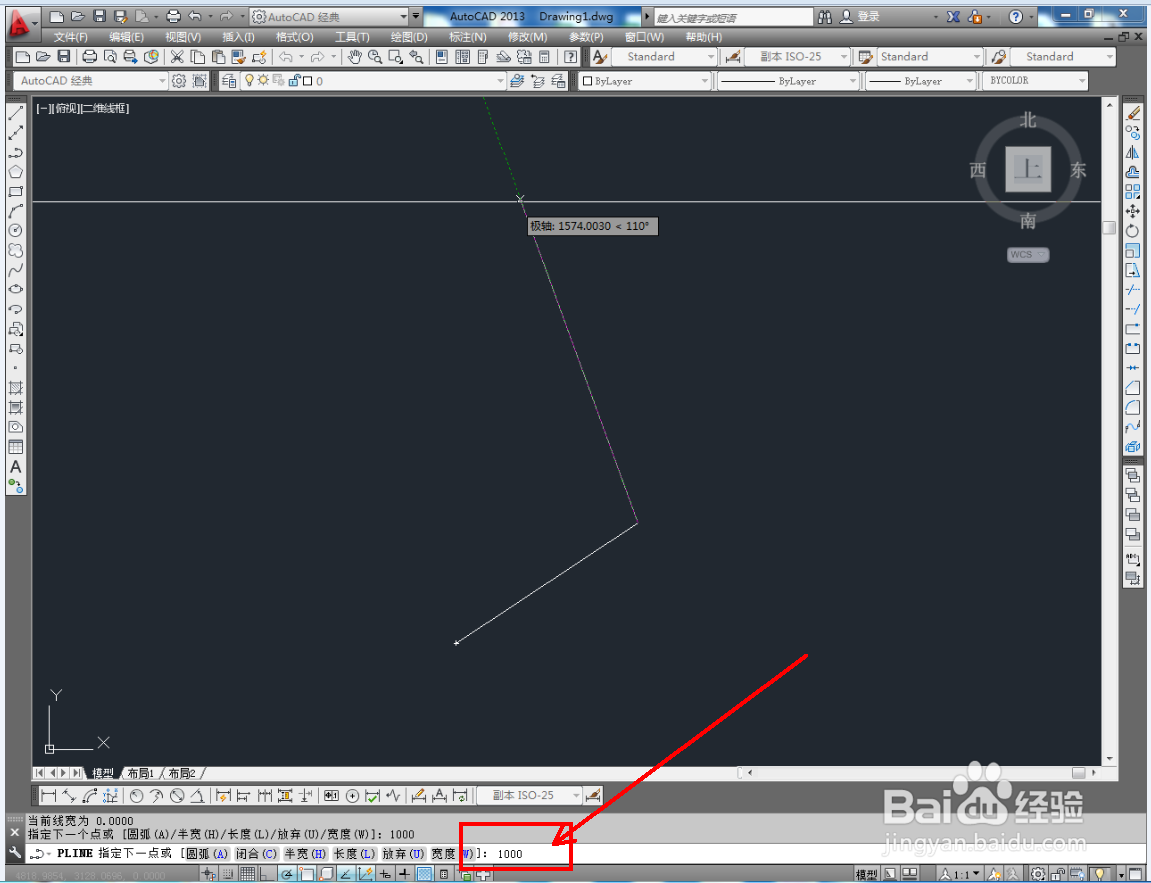

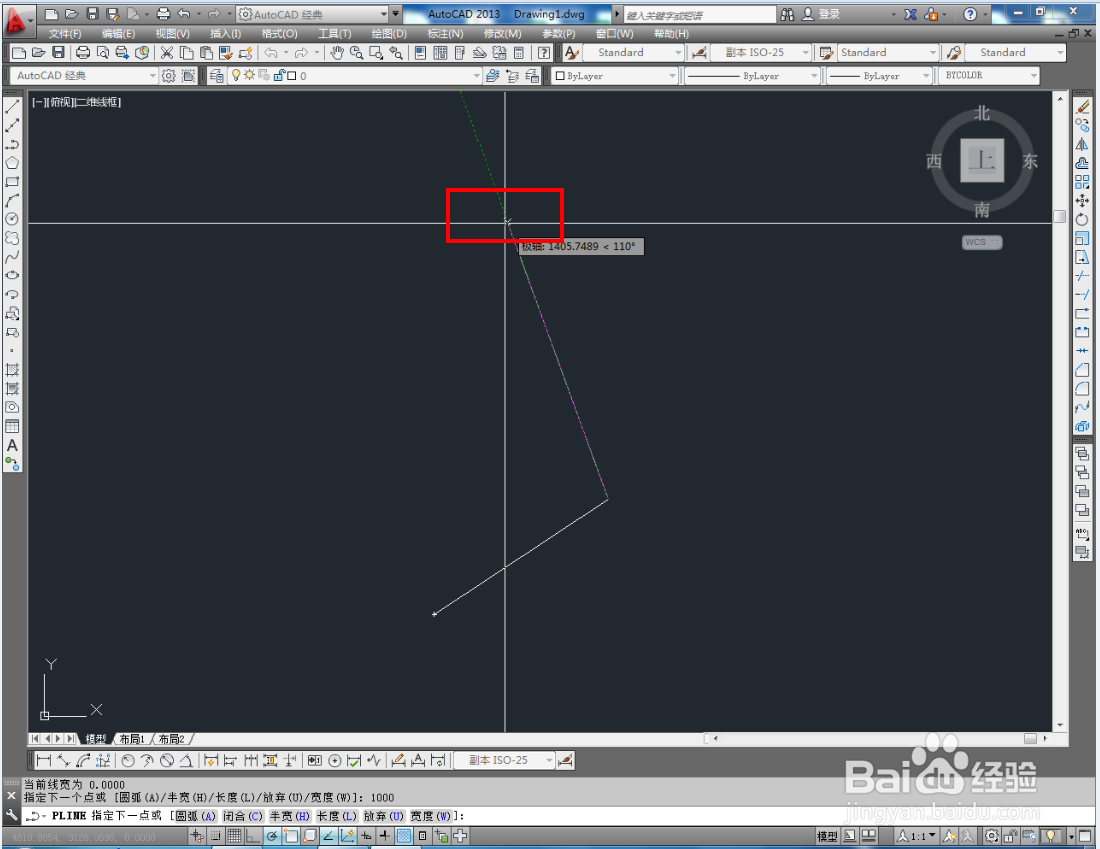

    点击【多段线工具】,在作图区域确定一个定点后,在命令栏输入扇形半径:1000并按下空格键确认。将鼠标移动到出现“×”形处,同样在命令栏输入扇形半径:1000并按下空格键确认;

    4/4

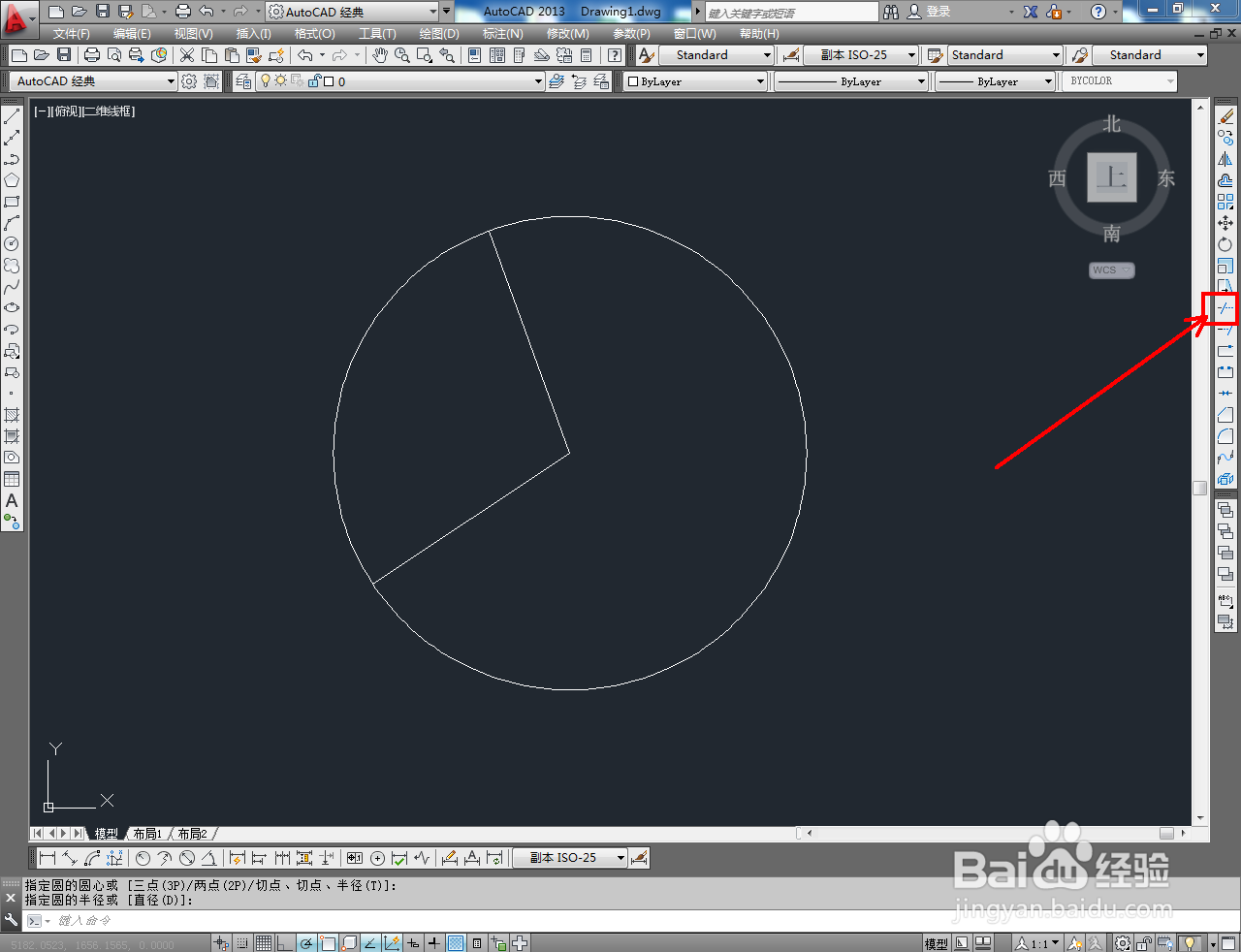

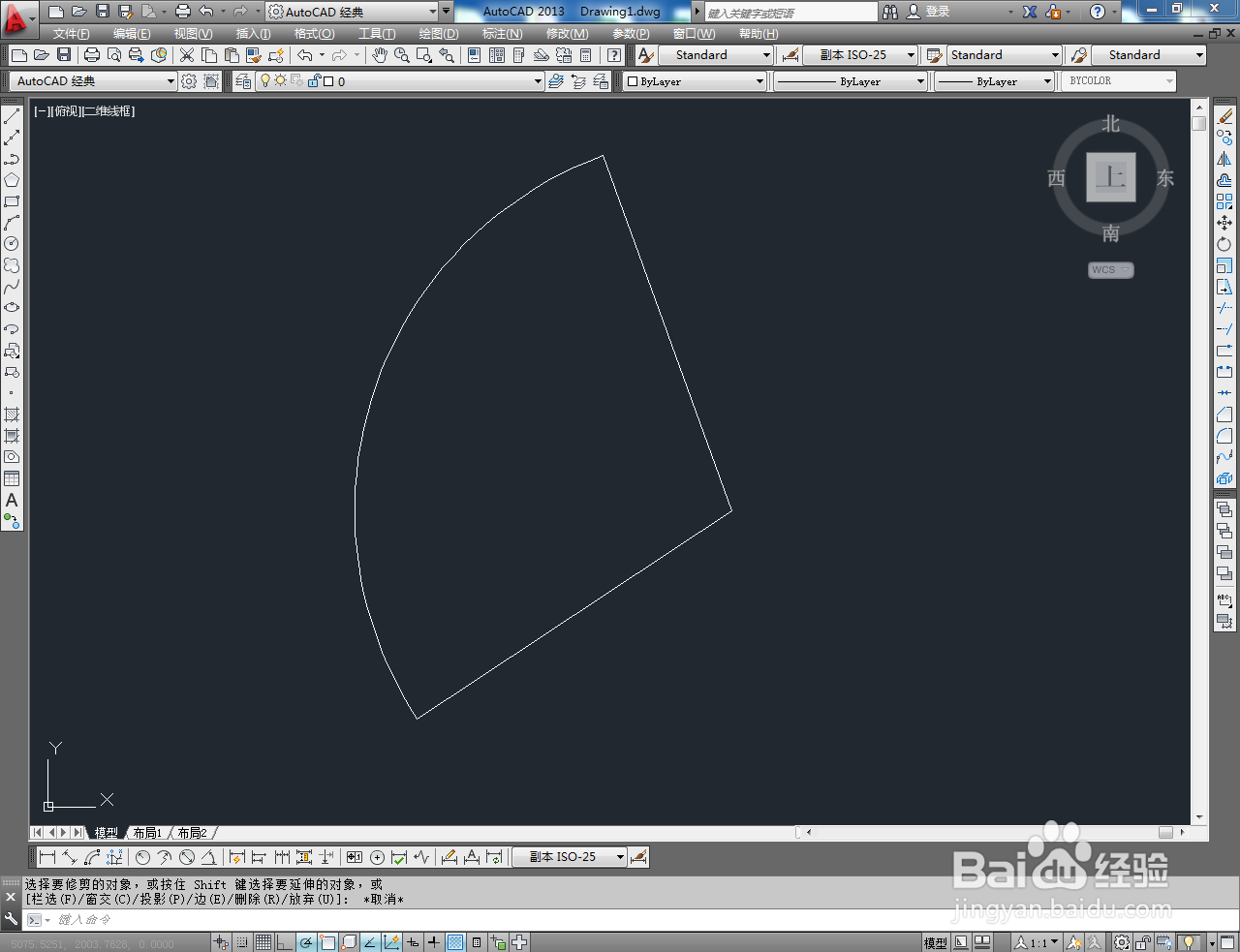

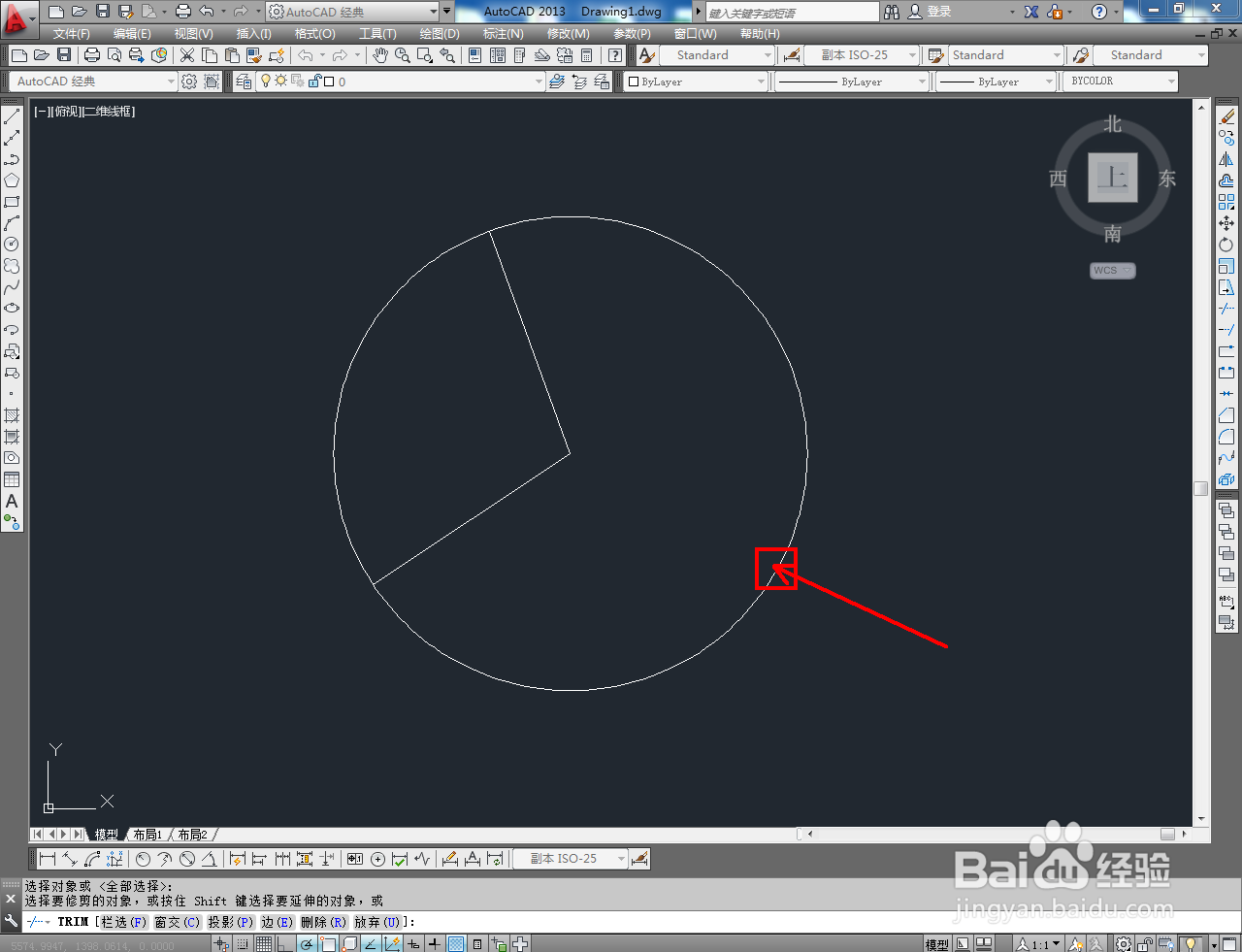

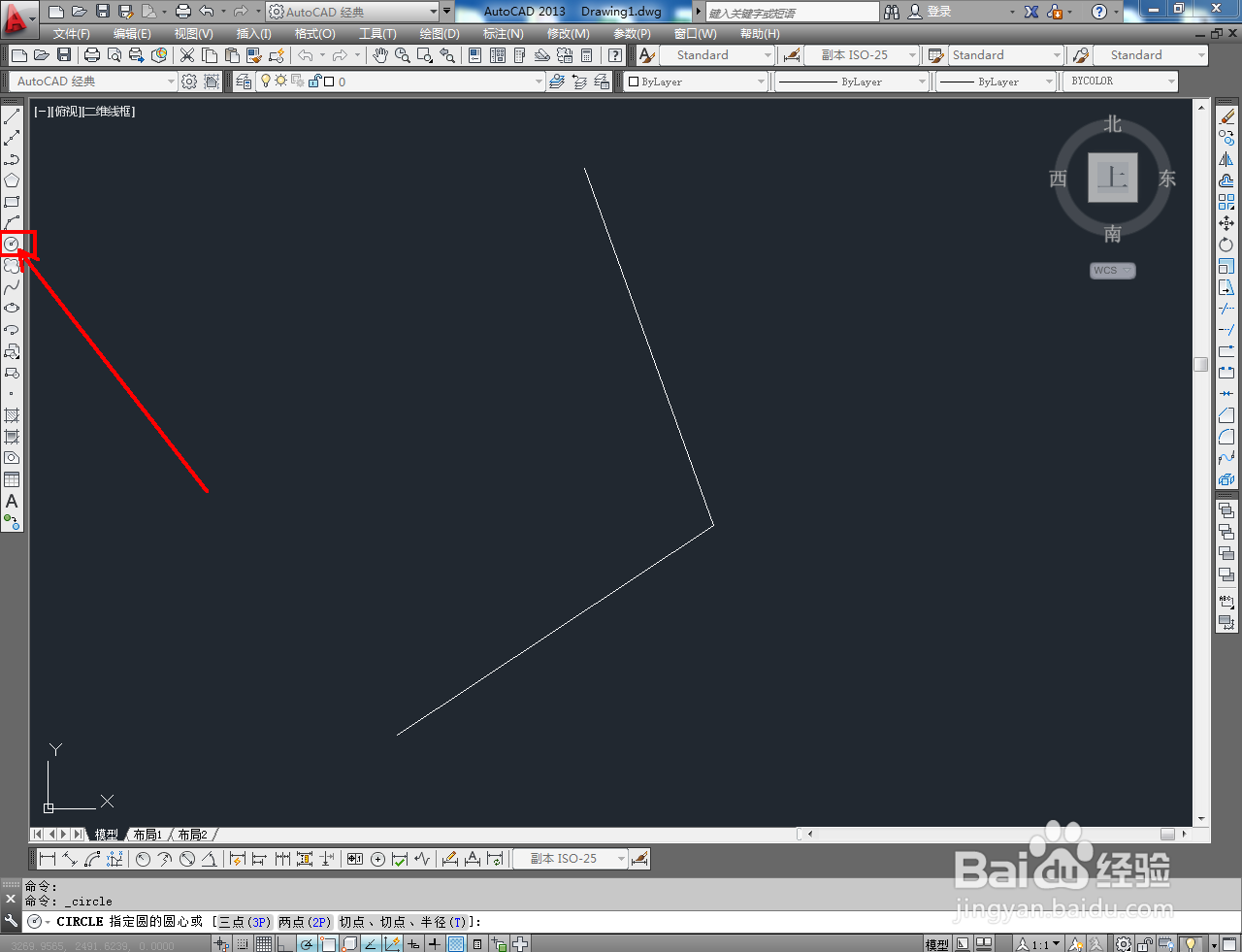

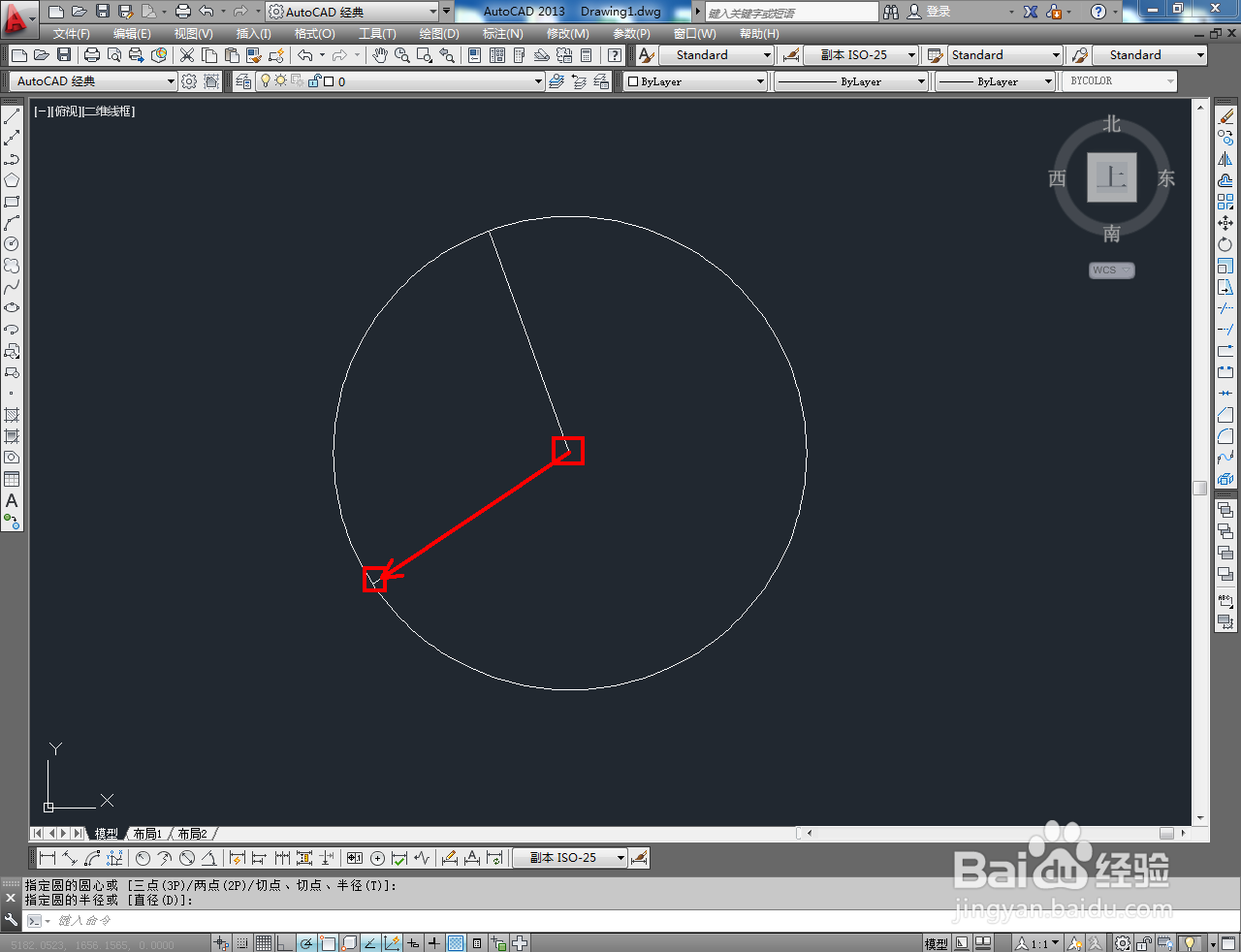

    点击【圆工具】,以角点为圆心,直线为半径绘制出一个圆形图案。点击右边工具栏中的【修剪】工具,将图示圆弧剪除即可。以上就是关于CAD扇形制作方法的所有介绍。

    CAD扇形极轴追踪圆
