我们在proe草绘的时候，经常会提示我们选择参照或者参照不全。参照我们通俗的来理解就是空间的XYZ轴的参照，比如我们在X轴建立草绘面，如果你是系统自己建的平面，就会默认其他YZ两个平面为参照。就是说我们选择front为草绘平面，其他top和right就为参照。假如系统不是自带的，你是导入的其他软件的模型，就需要自主选择参照。工具/原料moreproe5.0方法/步骤1/4分步阅读

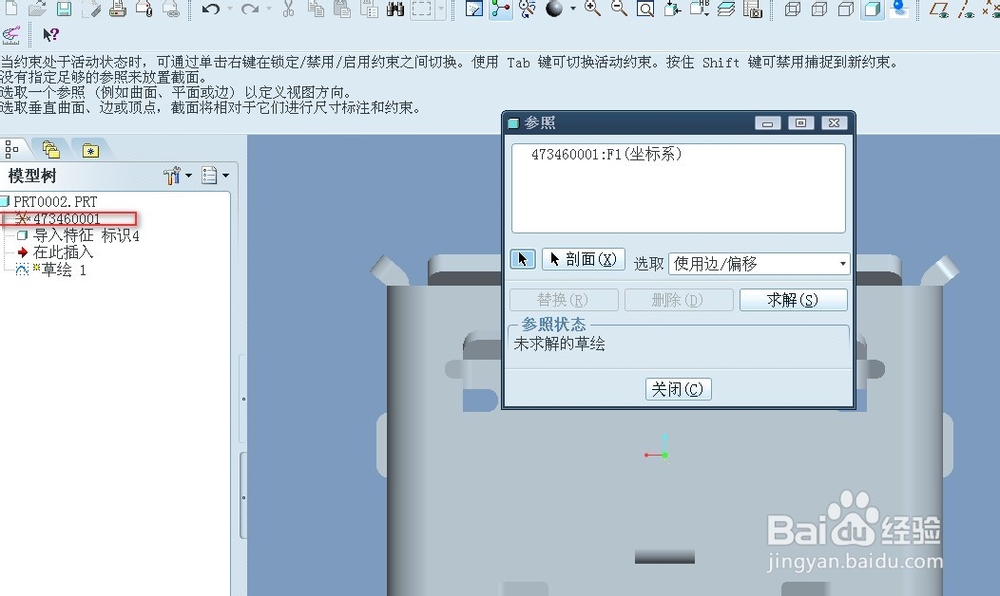

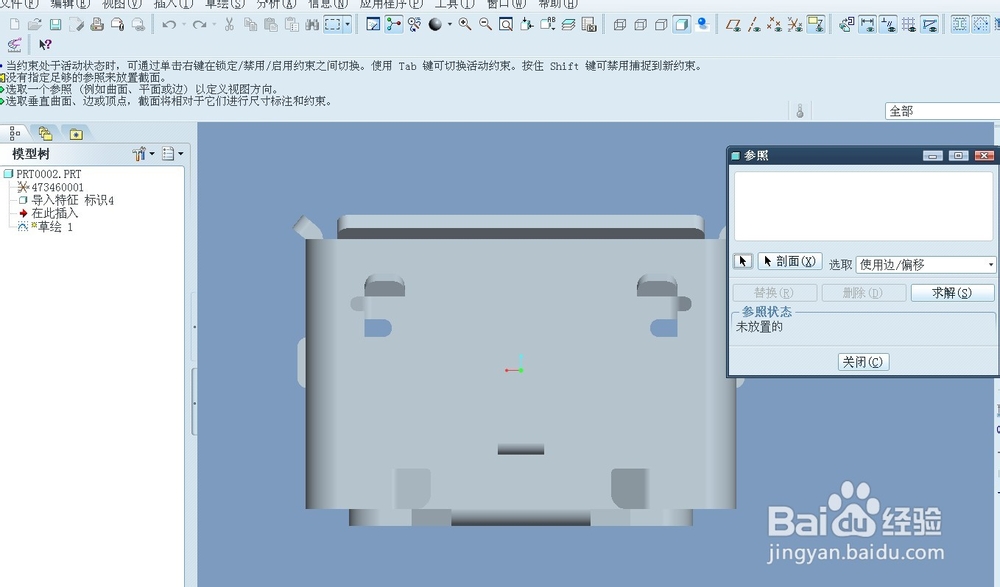

如下图，我们导入了一个stp模型，前面的模型树自带的是没有参照平面的。系统就会提示你选择参照。

2/4

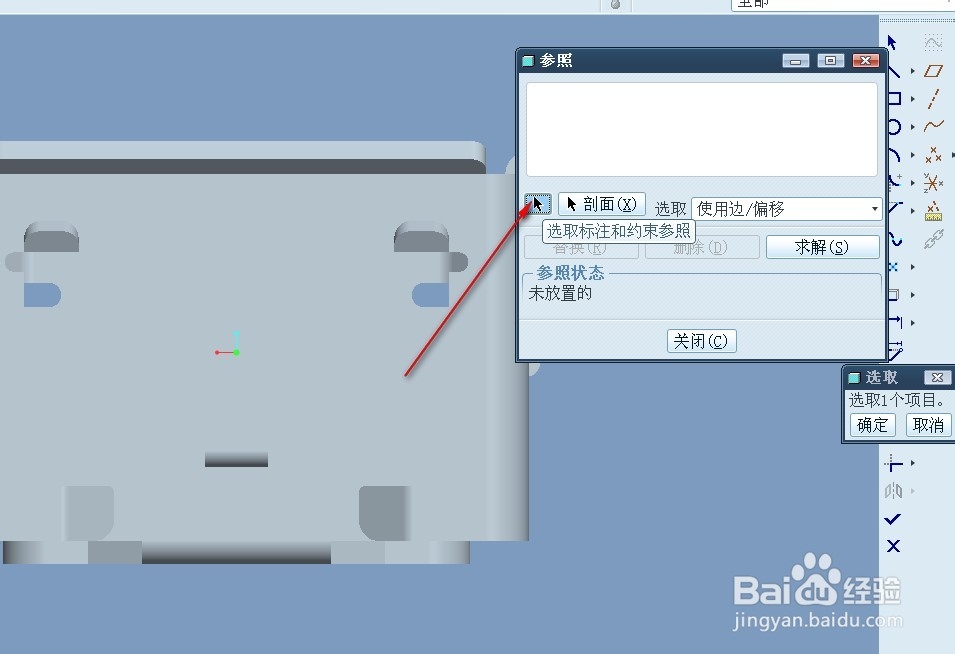

我们可以随意在实体上面选择几个点，或者参照前面一个经验自己建立参照平面。但是最快捷的方法就是选择坐标系。如下图，先选择箭头。

3/4

然后在模型树里选择默认的坐标系。

4/4

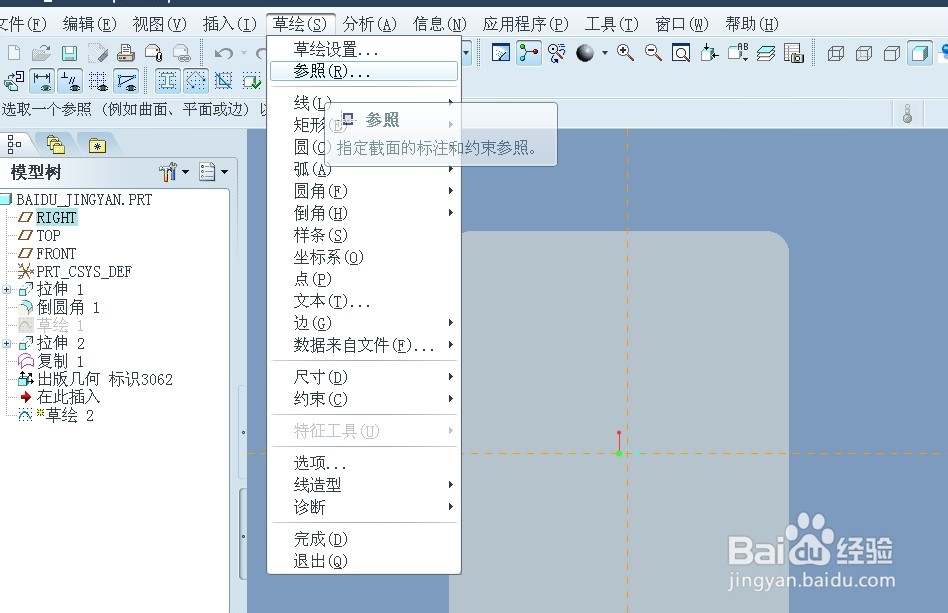

如果不小心关闭了参照命令，还可以在菜单栏里的草绘-参照找到。然后重新选择。

注意事项

理解参照的关键就是草绘的横向和纵向参考。就是你选择空间上是的三个平面中的一个平面，另外两个面必须有点或者线来作为参照。

proe5.0
