一个程序由许多部分（子程序）组成，STEP 7将这些部分称为逻辑块，并允许块间相互调用。功能块由两个主要部分组成：一部分是每个功能块的变量声明表，变量声表声明此块的局部数据；另一部分是逻辑指令组成的程序，程序要用到变量声明表中给出的局部数据。当调用功能块时，需要提供块执行时要用到的数据或变量，也就是将外部数据传递给功能块，这称为参数传递。方法/步骤1/6分步阅读

一、变量声明表（局部数据）

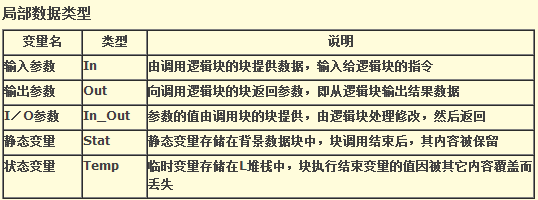

局部数据分为参数和局部变量两大类，局部变量又包括静态变量和临时变量（暂态变量）两种。参数是在调用块和被调用块间传递的数据。静态变量和临时变量是仅供逻辑块本身使用的数据。

2/6

二、逻辑块局部数据的数据类型

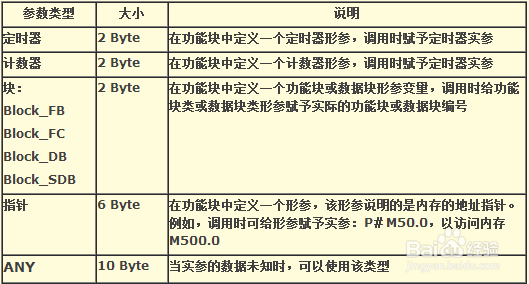

1、在变量声明表中，要明确局部数据的数据类型，这样操作系统才能给变量分配确定的存储空间。局部数据可以是基本数据类型或是复式数据类型，也可以是专门用于参数传递的所谓“参数类型”。

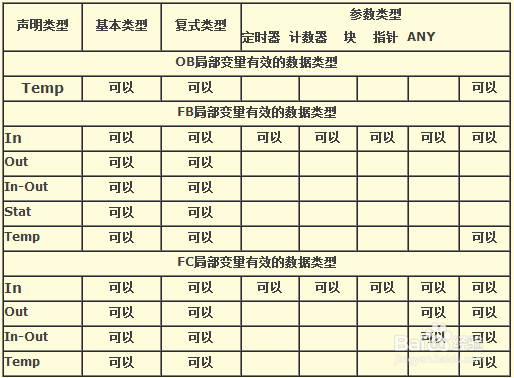

2、STEP 7对分配给块局部数据（在变量声明表中）的数据类型（基本、复式、参数）是有一定限制的。

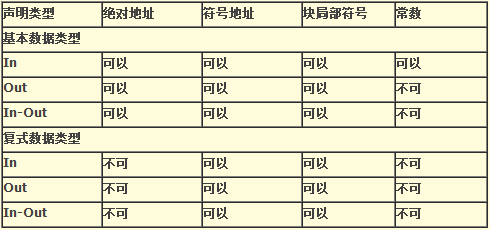

3、STEP 7允许用物理地址（绝对地址）或符号地址或常数等形式作为实参给形参赋值，但对于不同的形参类型STEP 7限制了赋值形式。

3/6

三、功能块编程与调用举例

对功能块编程分两步进行:

第一步工作是定义局部变量（填写局部变量表）；

第二步是编写要执行的程序。写功能块程序时，可以两种方式使用局部变量：

①使用变量名，此时变量名前缀“＃”，以区别于在符号表中定义的符号地址，增量方式下，前缀会自动产生；②直接使用局部变量的地址，这种方式只对背景数据块和L堆栈有效。

4/6

例：二分频器

二分频器是一种具有一个输入端和一个输出端的功能单元,输出频率为输入频率的一半。

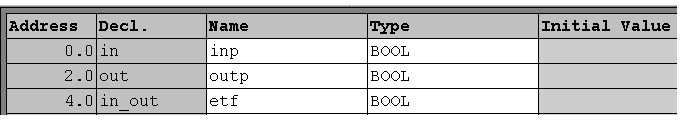

（1）FC1的变量声明表

5/6

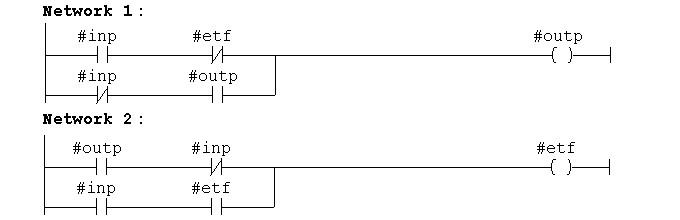

（2）FC1梯形图程序

6/6

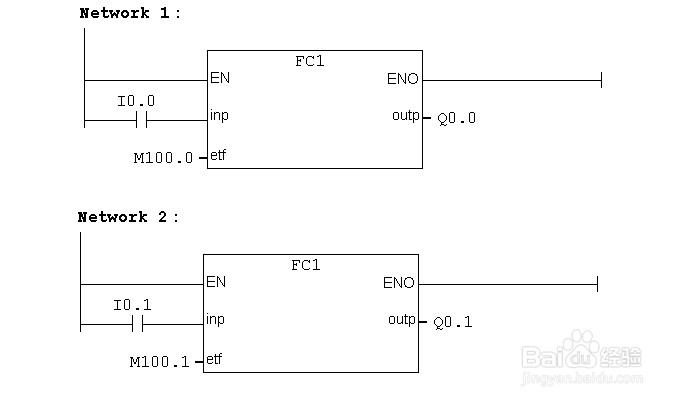

（3）OB1调用梯形图程序
