虽然现在的3D软件很普及并且功能十分强大，但还是要常借助其他软件来完成工作的沟通。UG本身就能出工程图，但大多还是习惯用CAD来编辑二维平面图。以下记录其导出的一些小方法。工具/原料moreug10.0、auto CAD方法/步骤1/6分步阅读

用UG自带的工程模块出好工程图，注意图中的虚线及中心线。因为不同公司的软件进行转换会有各种小问题出现，这线型比例就是其中一个。

2/6

点文件菜单，选导出选择要导出的文件格式。弹出引导框，按下面步骤去做（设定好文件导出位置后也可直接点完成）。其中的线型比例可以在这里设置，但建议还是到CAD中统一修改来得快点。

3/6

下图是刚导入的图，主要缺点就是线型比例不对，如果不修改出图会造成不小的误会。

4/6

可用快速选择进行全图修改，这里选用线型来进行筛选。

5/6

导入的虚线在CAD中为DASHED;中心线为：CENTER（如果分不清是什么线型可点选要修改的线，会出现提示的）；

6/6

确定后键入“ch”进入属性栏，修改常规中的线型比例，修改的数值为直到可看清线型为准。

UG中制图标准的订制1/2

为方便导出CAD图，也为统一自已的绘图标准。可以通过自定义来制订一个属于自已的标准。

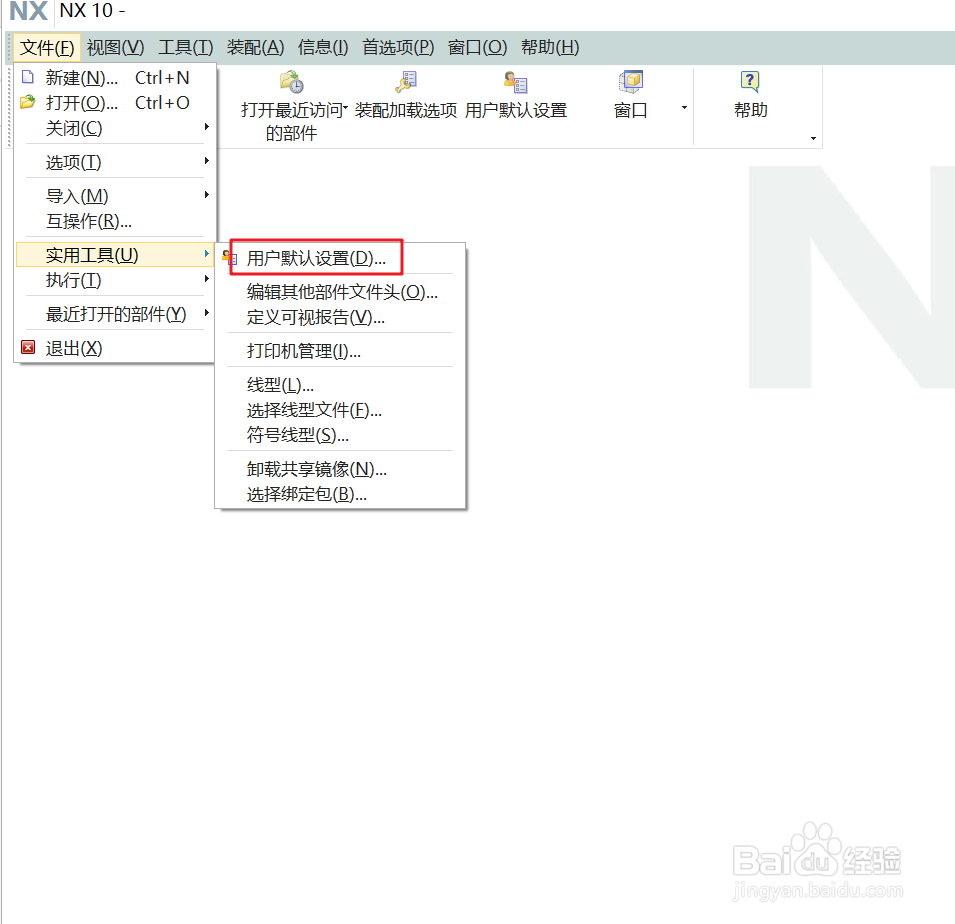

在打开UG时，选文件下拉列表中的实用 工具-用户默认设置。

2/2

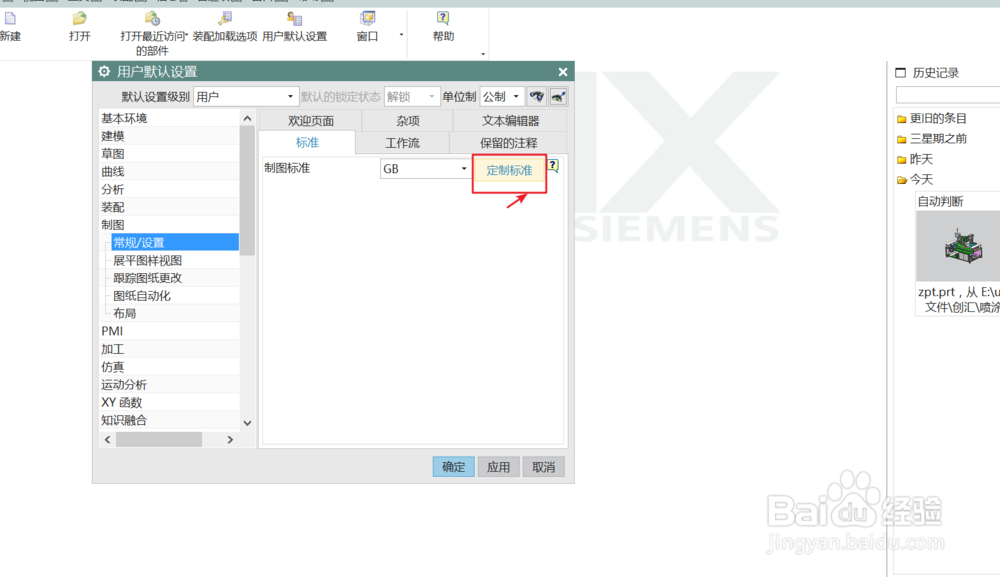

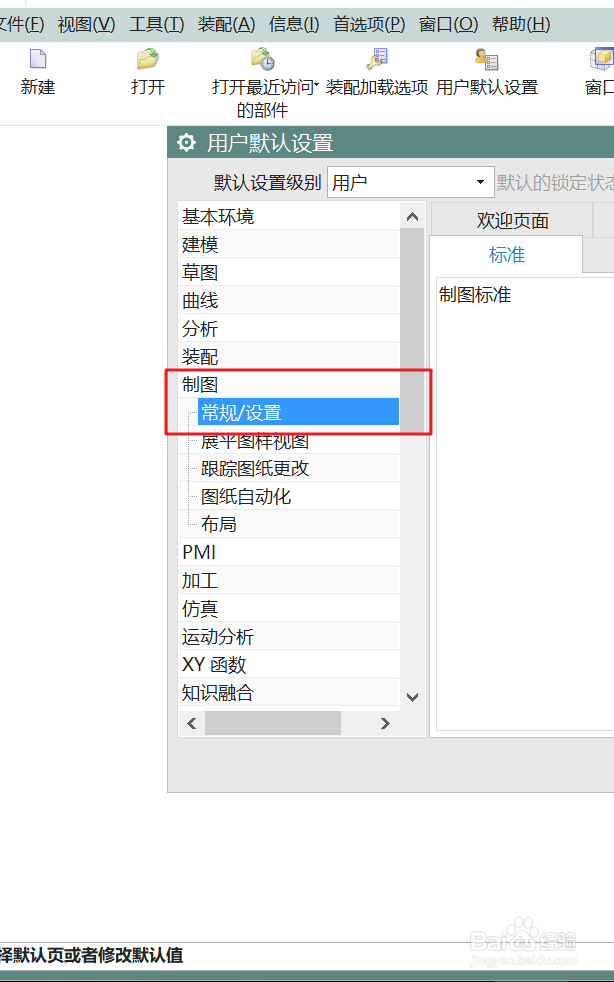

在弹出的对话框中选用“制图”项的“常规设置”，在右边的标准中可以定制标准。

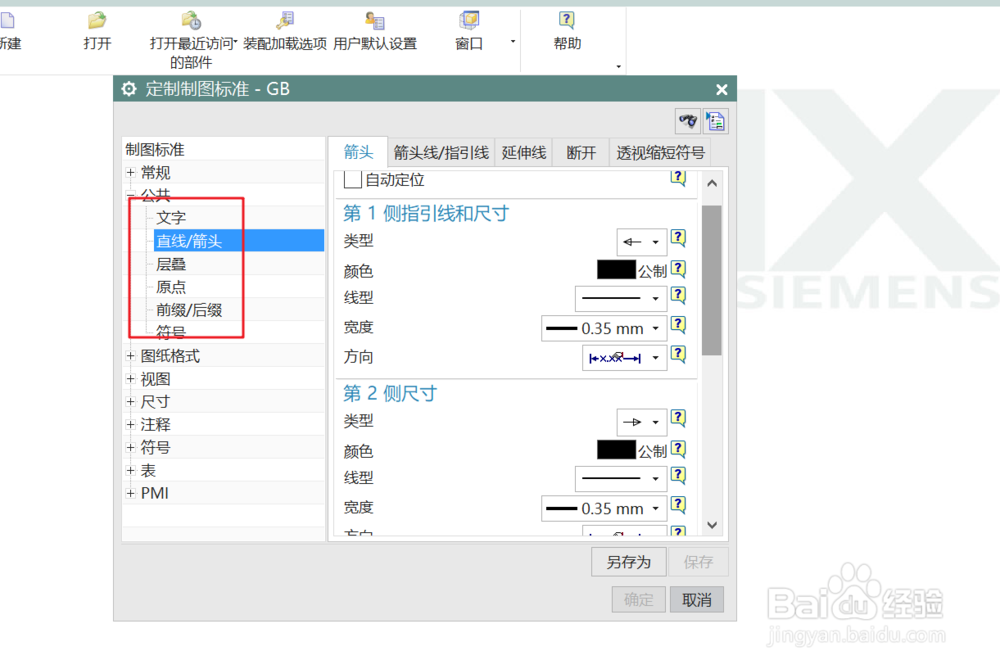

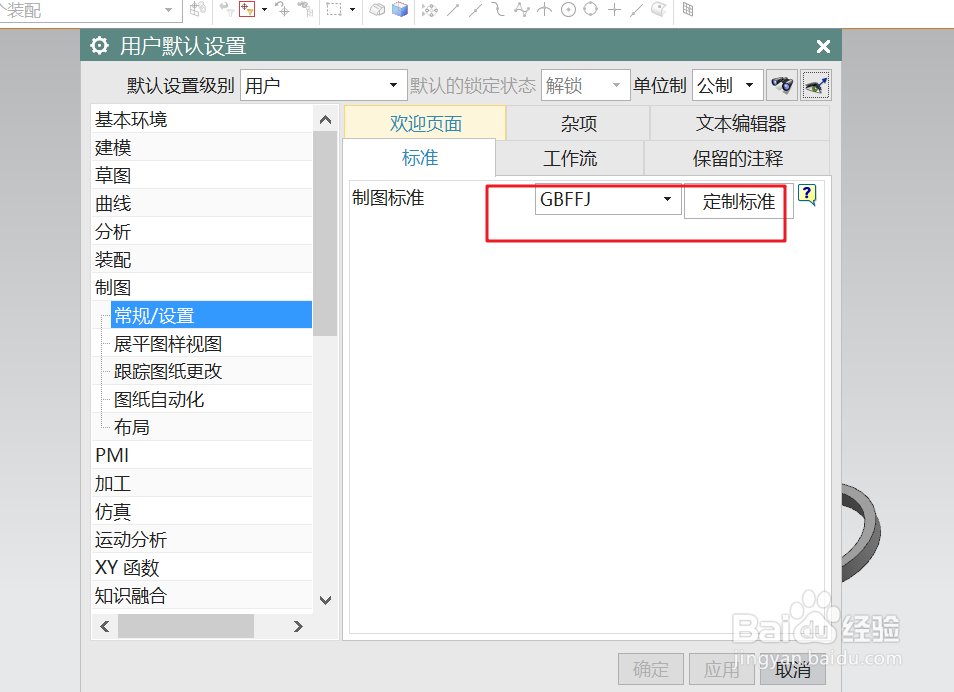

在这里可以定制其中“公共”部分的各项参数，以符合自已的需求，或公司的规定的标准；这样导出的CAD图也是以所定制的标准出图的。最后记得保存好；而且记得回到“ 标准”选项中，选用自已定制的标准，这样才生效的。

注意事项

这是本人学习使用UG过程中记录的一些心得，希望伙伴们多多指教，互相学习；投票，点赞，关注，能帮到大家最好！谢谢！
