有时在CAD图框中需要放上产品的JPG图片，这样就可以让CAD平面图看起来更加直观。但很多时候在插入图片时后，都是要对原始图片进行裁剪才能达到一个好的效果，那我们应该如何操作呢？下面就以AutoCAD2007进行介绍工具/原料moreAutoCAD图片一张方法/步骤1/3分步阅读

把图片插入到CAD文档中。

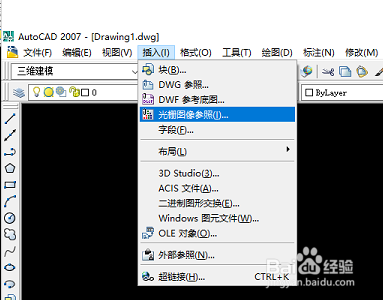

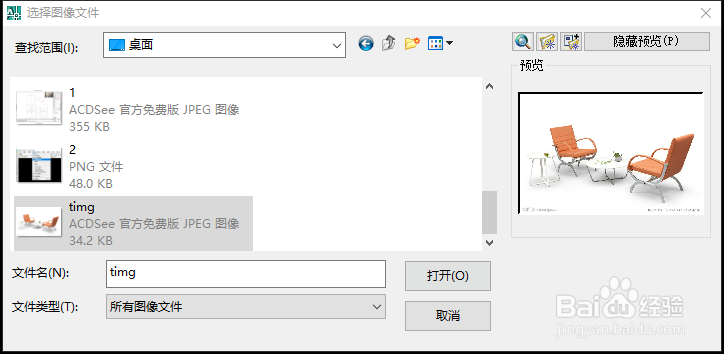

点击菜单插入----〉光栅图像参照，在弹出的 选择图像文件窗口 中找到图片保存的位置，选择图片，点击打开。

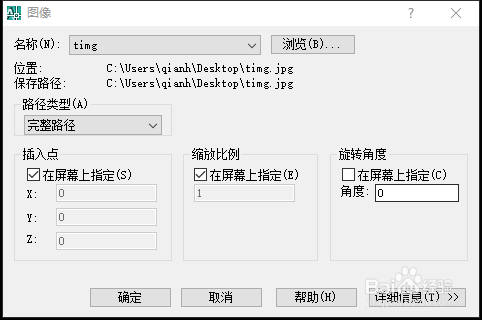

在 图像插入定位窗口 中，可以看到插入点，缩放比例，选择角度的设置，一般直接按默认设置，点击确定就好了。

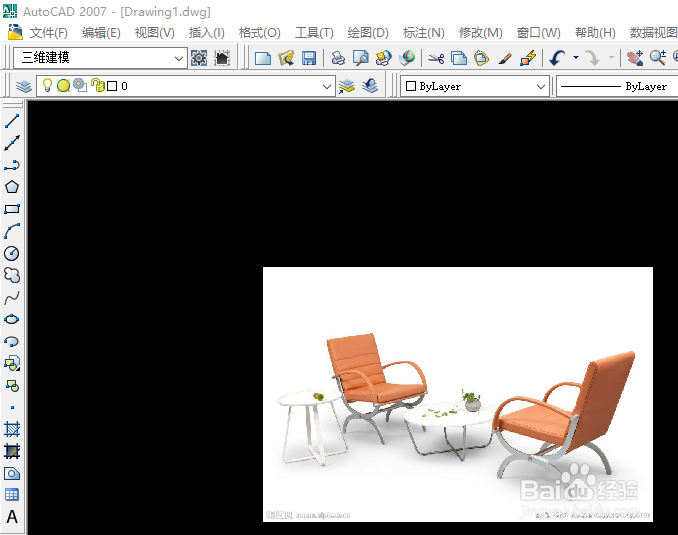

确认后，通过鼠标把图片放到合适的位置，命令栏会提示要求输入图片缩放比例，若不需要调整比例，直接空格，按1：1插入即可。这样图片就插入到CAD文档中了。

2/3

裁剪图片。

现在我们对插入的图片进行裁剪，只保留图片左侧椅子旁的小茶几。

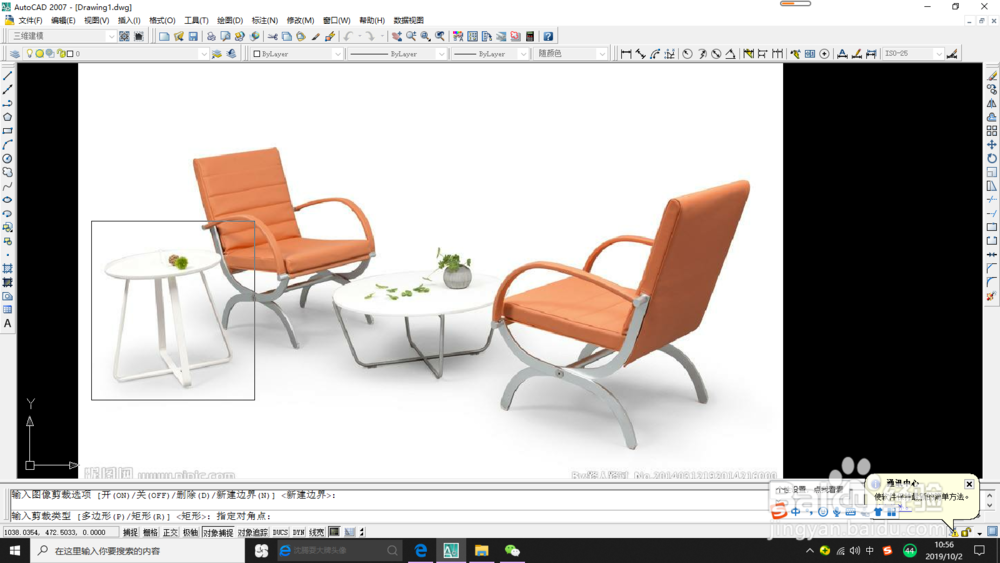

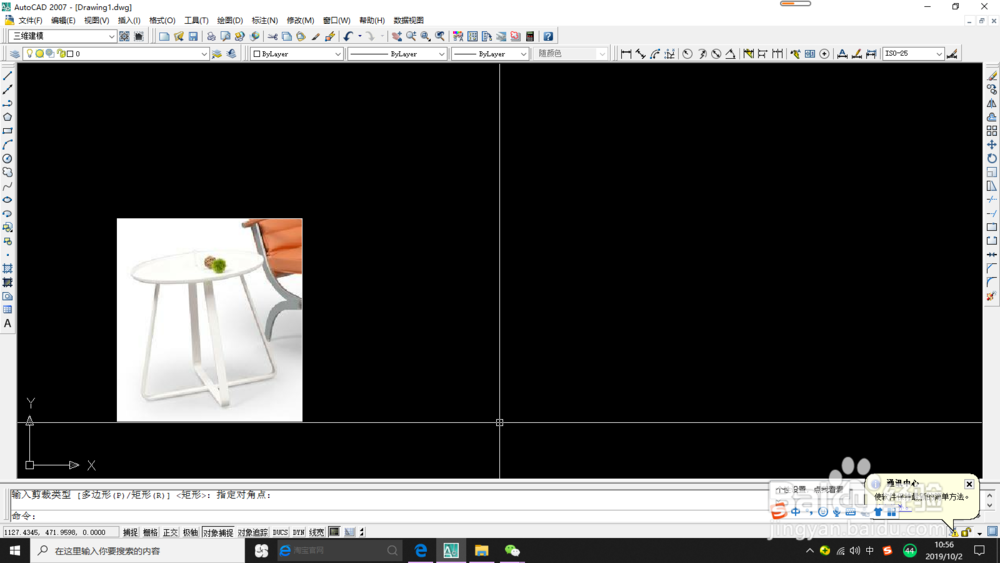

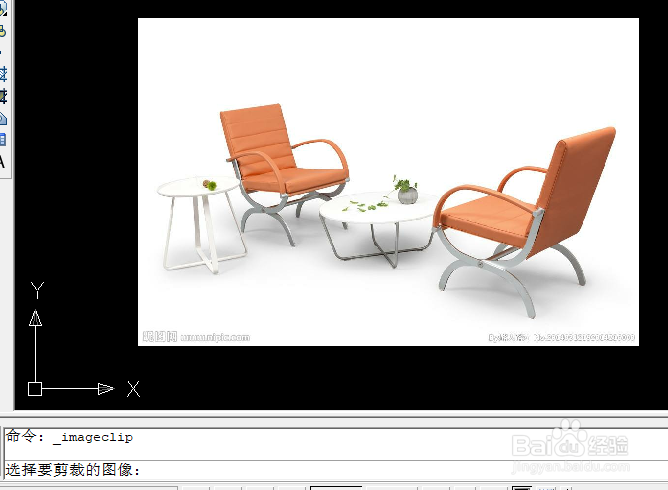

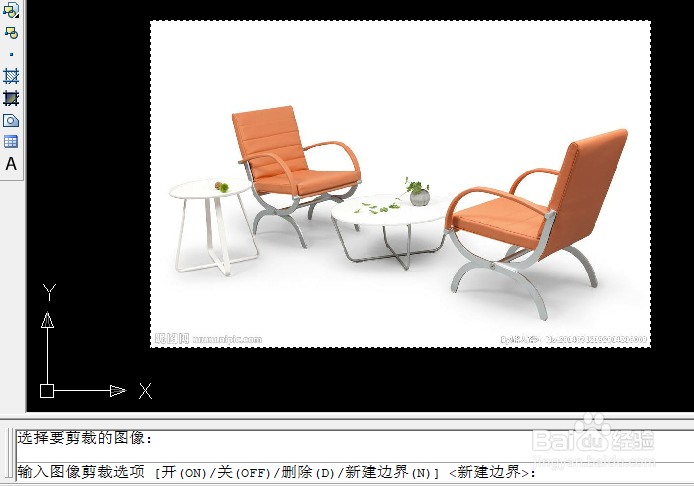

点击菜单修改----〉剪裁---〉图像，命令栏提示：选择要裁剪的图像，选择刚才插入的图片，继续按命令提示空格选择新建边界， 再空格选择用矩形来裁剪图片，框选需要保留图片的位置（左侧椅子旁的小茶几），裁剪完成。

若对裁剪结果不满意，可以重复上面步骤，重新进行裁剪。

3/3

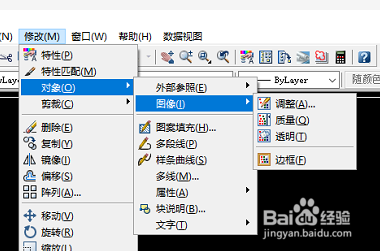

若还需对图片进行亮度、对比度、褪色度进行调整，或对图片的质量、边框进行设置，请通过菜单修改---〉对象----〉图像，来进行调整。
