Altium Designer 09到14版的画原理图的总线是一致的，下面我用Altium Designer （13.0）来示范一下如何画原理图总线。（拿出两个元器件，使两个元器件的对应1至4号引脚用总线链接。）工具/原料moreAltium Designer 09到14版软件方法/步骤1/5分步阅读

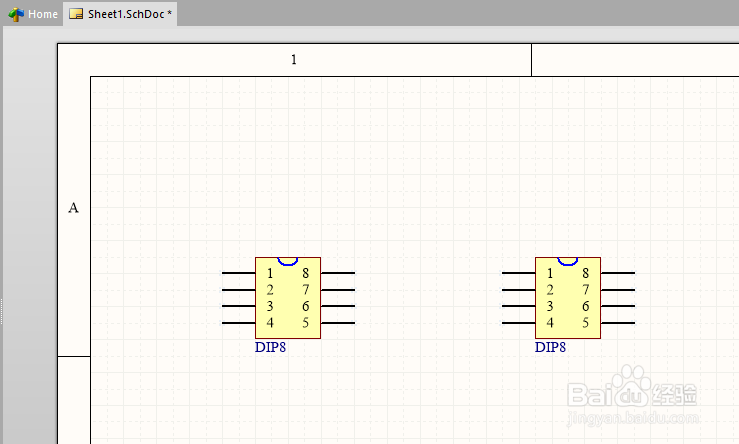

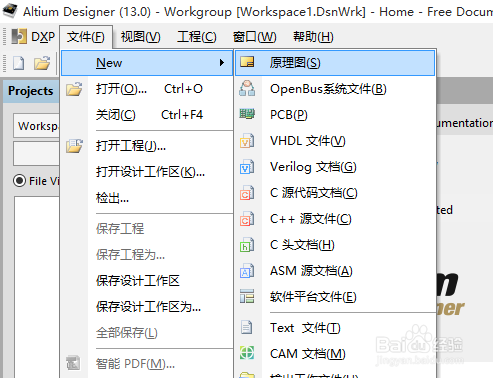

准备：打开Altium Designer，在打开或新建一个Altium Schematic Document (.SchDoc)格式类型的原理图。拿出两个元器件。如图

2/5

在功能栏找到”放置“→”总线“ 或者 按快捷方式”P“→”B“（在英文输入状态下）。在元器件引脚附近画好总线，不要需要与引脚相连。如图

3/5

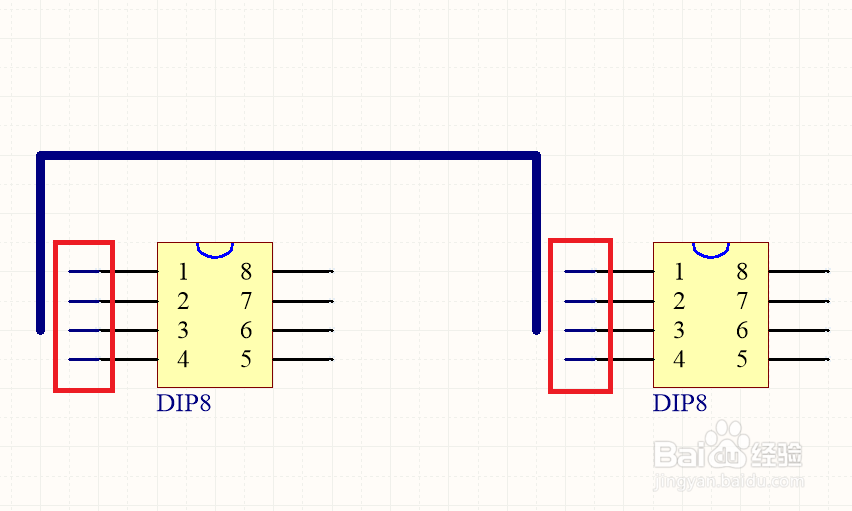

在功能栏找到”放置“→”线“（ 快捷方式”P“→”W“）。在引脚上画出一条延长线。如图

4/5

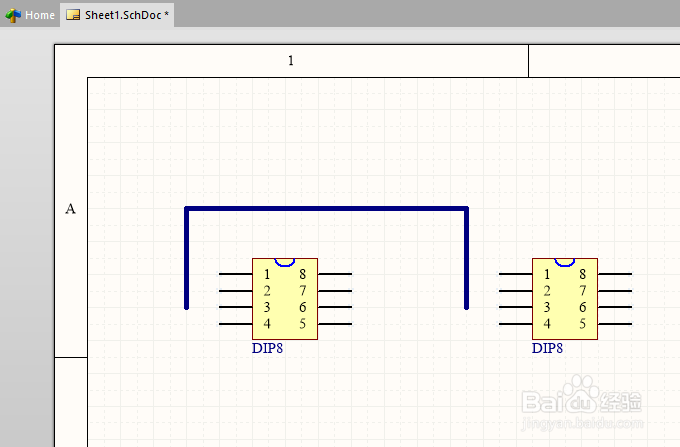

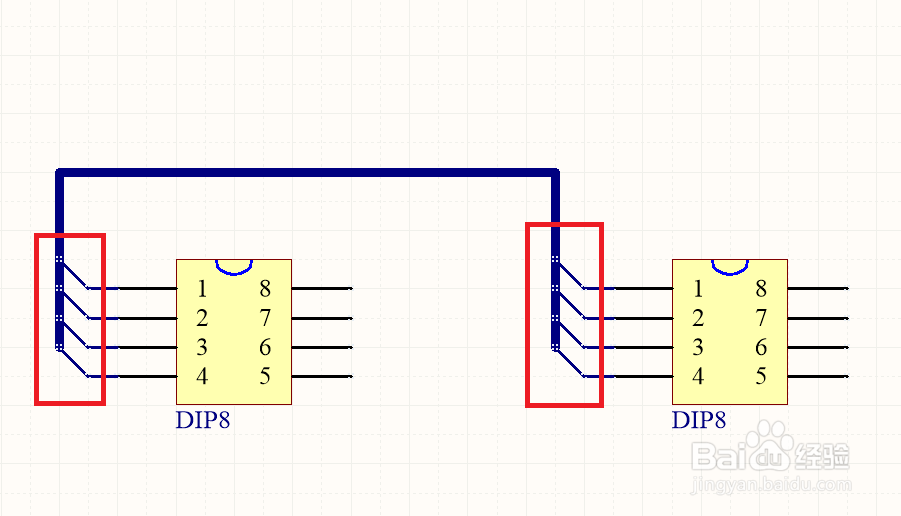

在功能栏找到”放置“→”总线进口“（ 快捷方式”P“→”U“）。将延长线与总线链接。如图

5/5

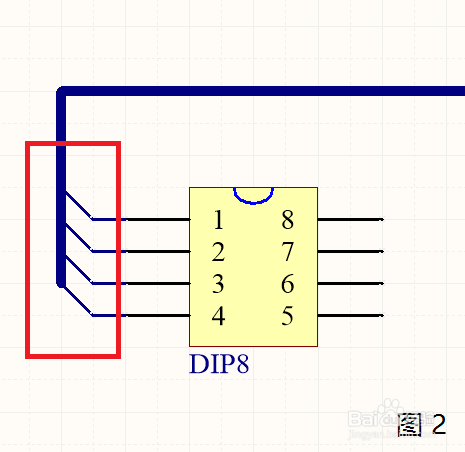

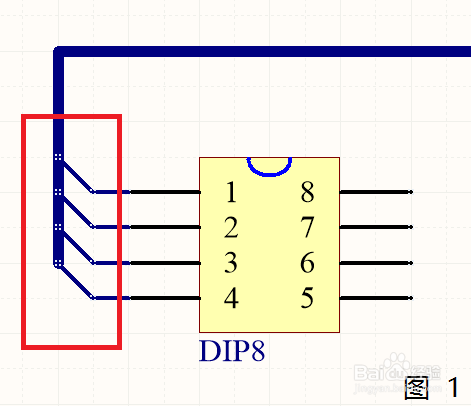

一定要先画总线和延长线，然后在进行总线入口链接。如果先画总线入口在画总线，这种操作方法是错误的，你的总线链接有时会出现问题。链接顺序不同，链接的图形也有区别。如图（图1是正确的画法，图2是错误的画法）
