订阅ADAMS如何仿真生成转动副的转角曲线
来源：网络收集 点击： 时间：2024-04-28【导读】：
ADAMS，转动副（旋转副），转角曲线工具/原料moreADAMS方法/步骤1/8分步阅读
3/8
4/8
5/8
6/8
7/8
8/8
既然搜索到此经验，说明对于ADAMS与CAD软件之间的交互关系已经有所了解。如果不了解的话请先看如下经验。软件版本操作上差距不大。不必在意是哪一版的ADAMS软件。

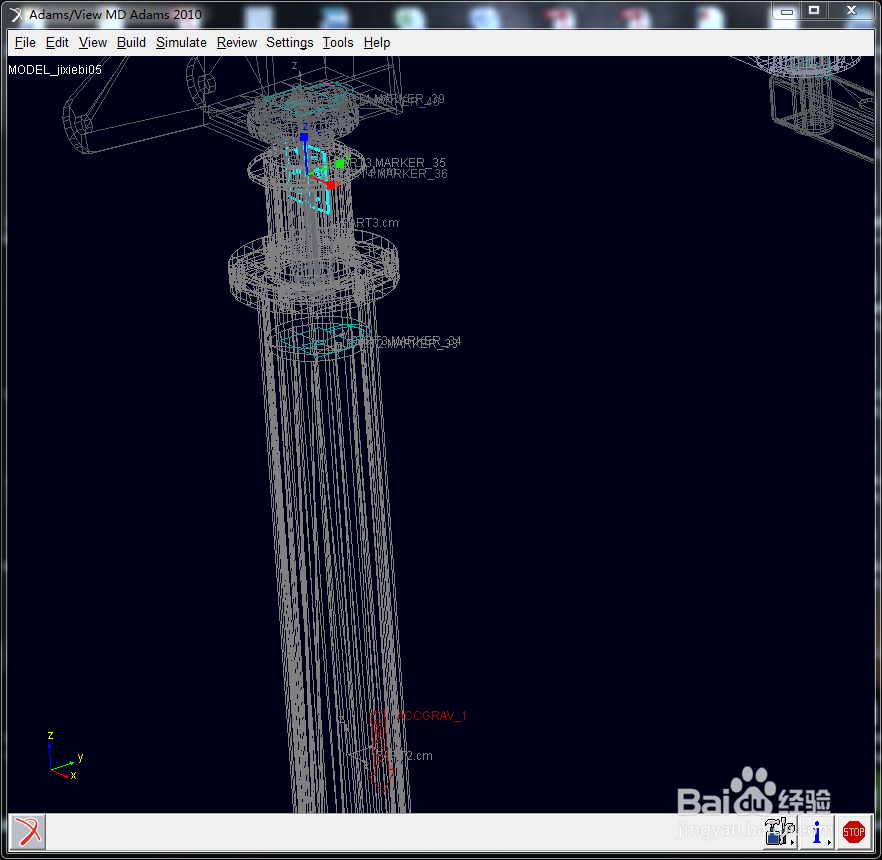

2/8将模型导入ADAMS后添加材料、重力、工作空间、工作单位、约束以及运动副等等，巴拉巴拉。如果不会的话请找本入门书籍看一下。

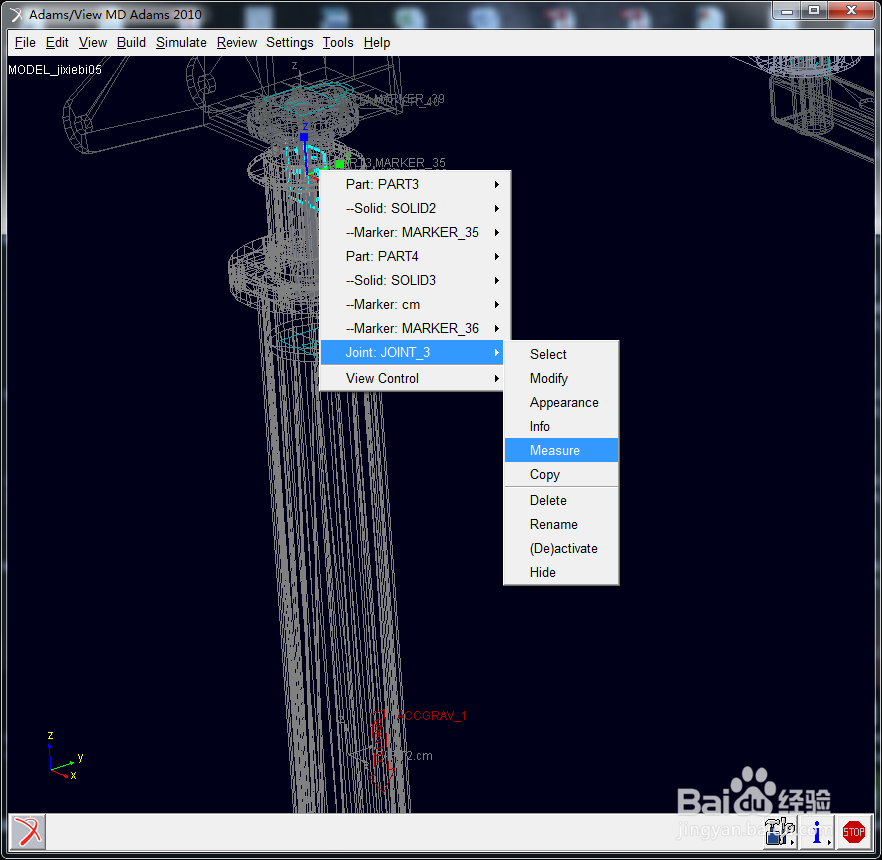

3/8好，进入正题。如下图所示，在两个构建之间已经建立了转动副：JOINT-3。在该转动副上右键找到想要分析的转动副，然后鼠标放在上面就会出现转动副的菜单，然后点击Measure。进入Joint Measure窗口。

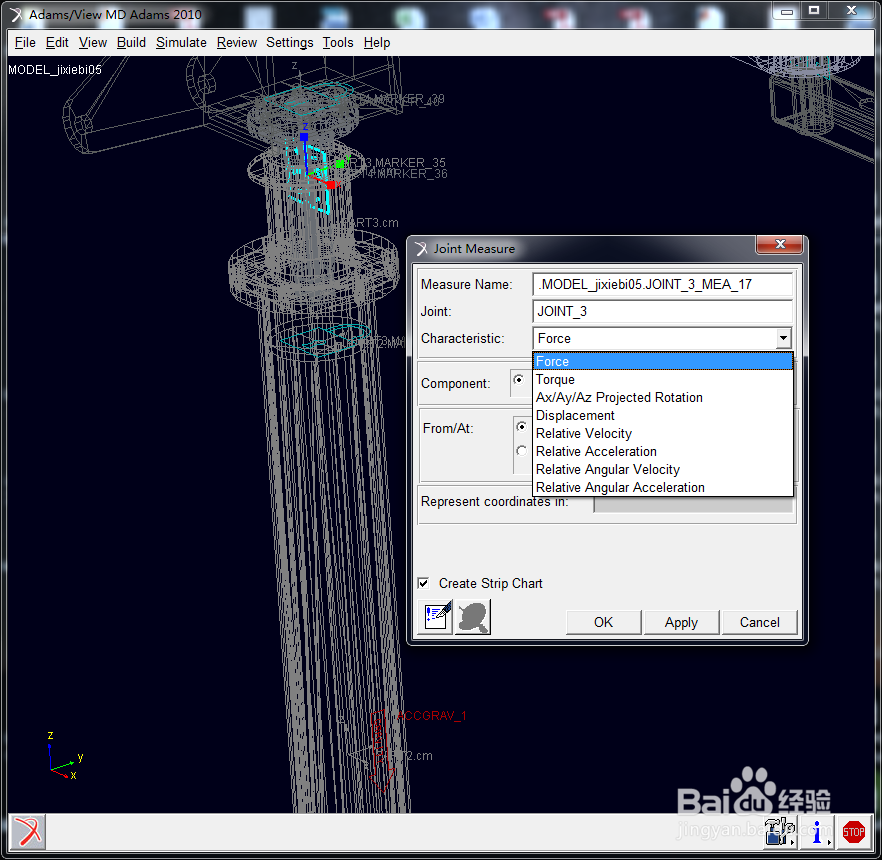

4/8接下来下拉Force一栏，发现里面并没有对转角的测量。

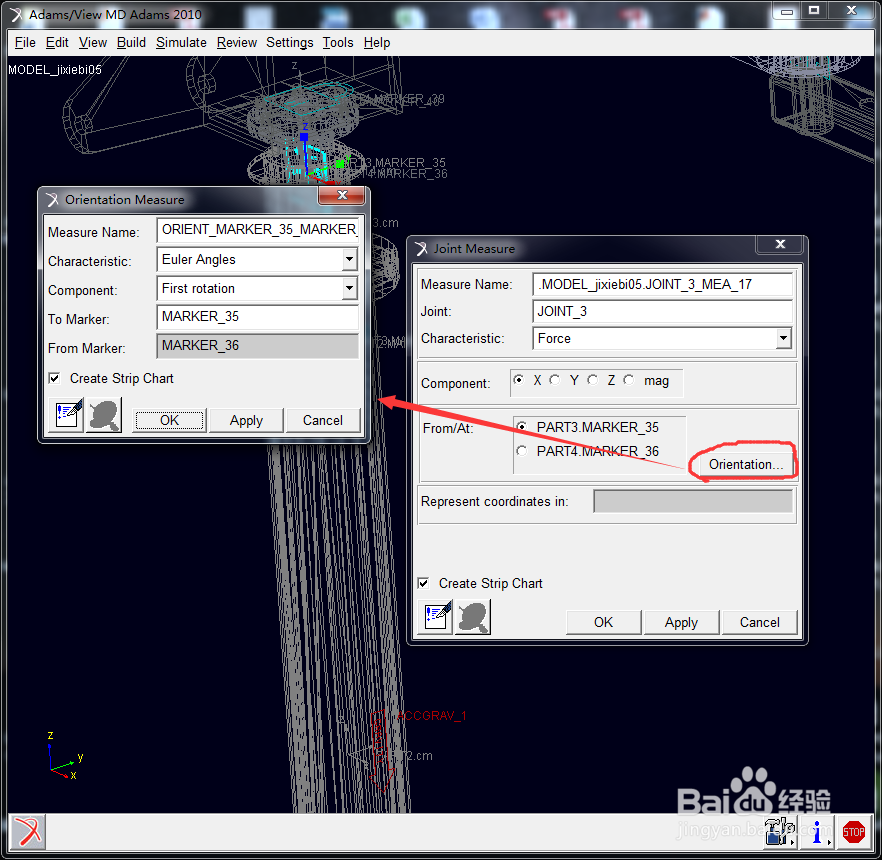

5/8点击Joint Measure窗口中的orientation按钮，然后会自动弹出orientation measure窗口。如图所示。

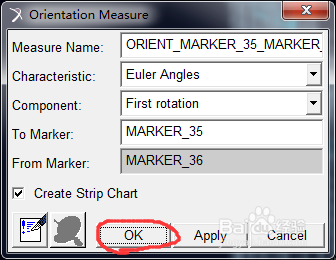

6/8然后点击orientation measure窗口中的OK按钮。如图所示。

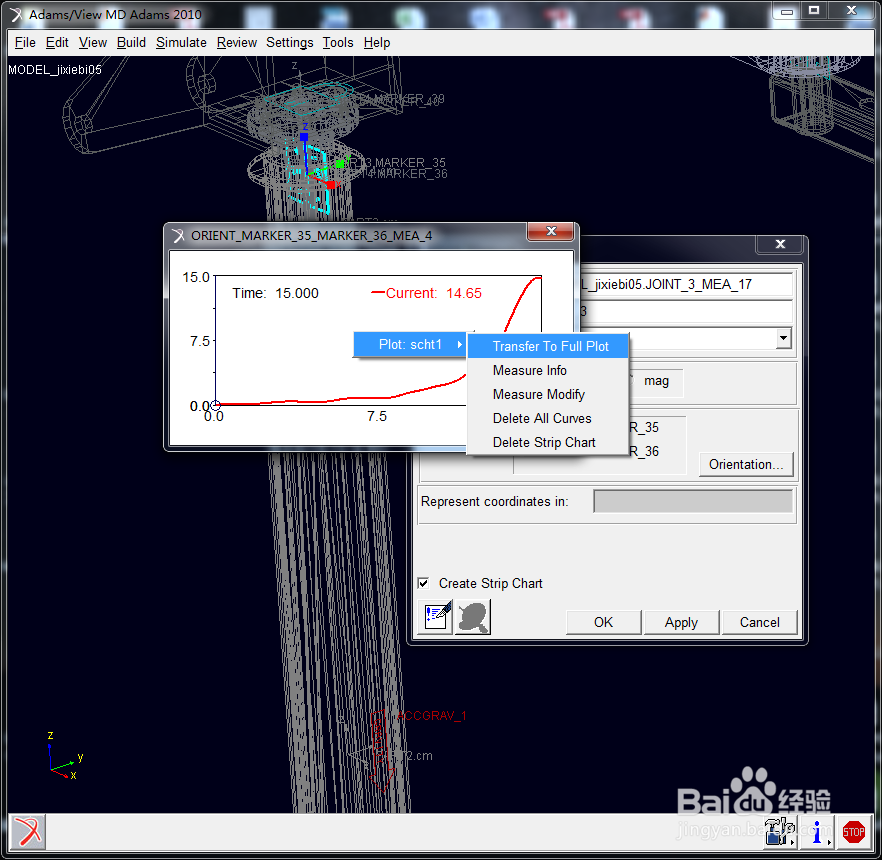

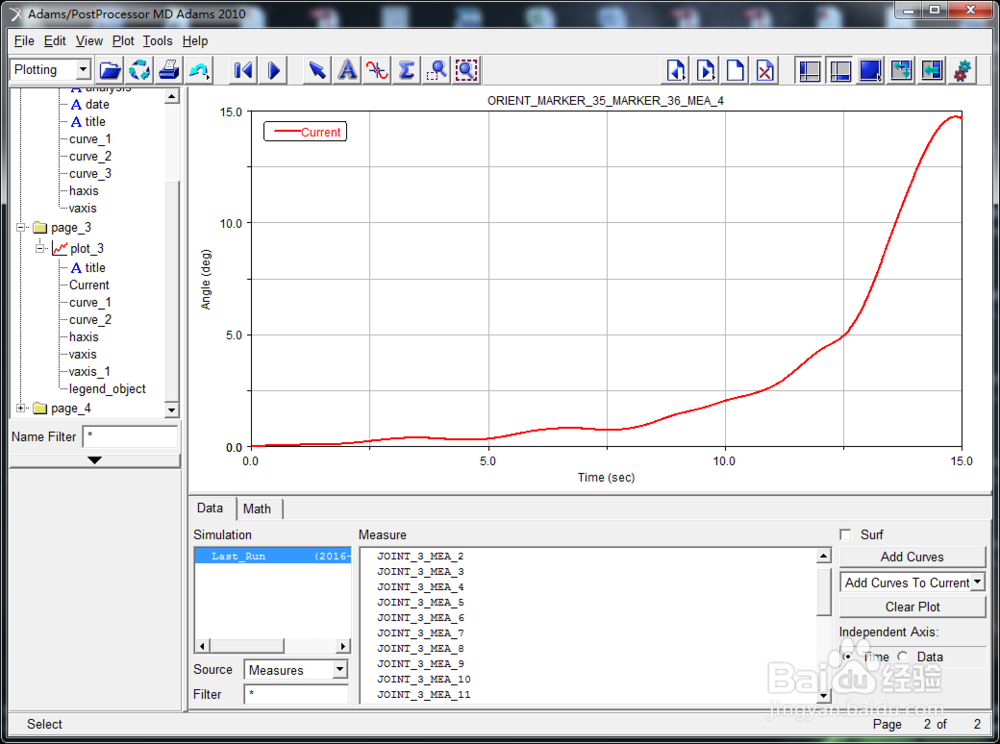

7/8然后就会得到两个构件之间的转角曲线。如图所示。在该曲线窗口上右键，选中Transfer To Full Plot。就会进入曲线后处理模块。
8/8对于后处理模块，有不懂的可以百度一下。如何处理曲线啦，如何保存曲线图啦，巴拉巴拉....
注意事项其实把英语学好，探索能力再提高一点，这些都不是事。
仅供参考，有疑问的可以交流一起探索。
