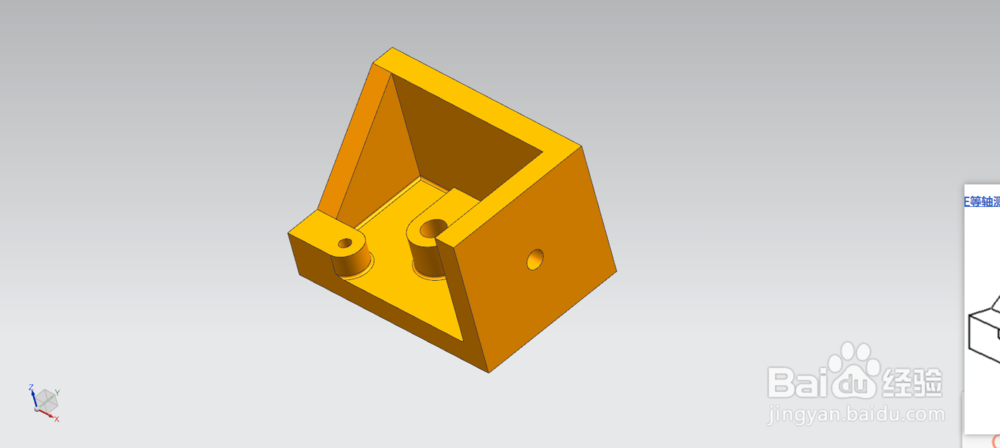

选用这个内部有好几个台阶及孔的模型来进行说明。

进入工程图模式，分别按出工程图的流程添加各个方向的视图，并调整其结构线的显视方式。

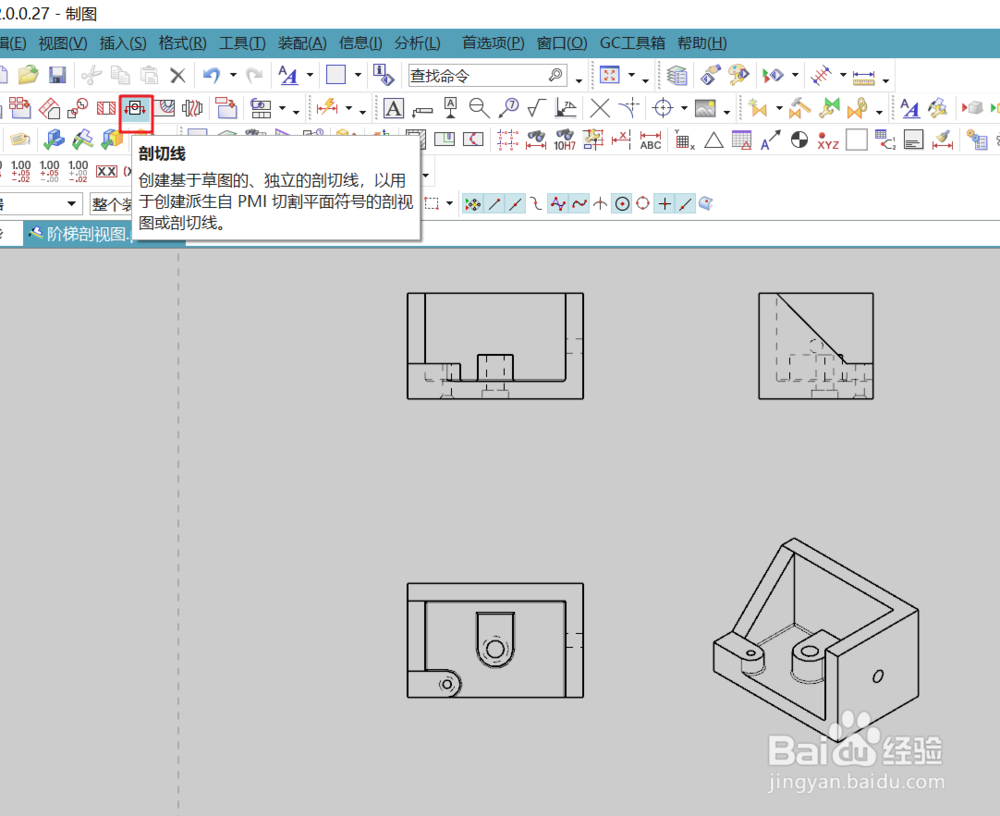

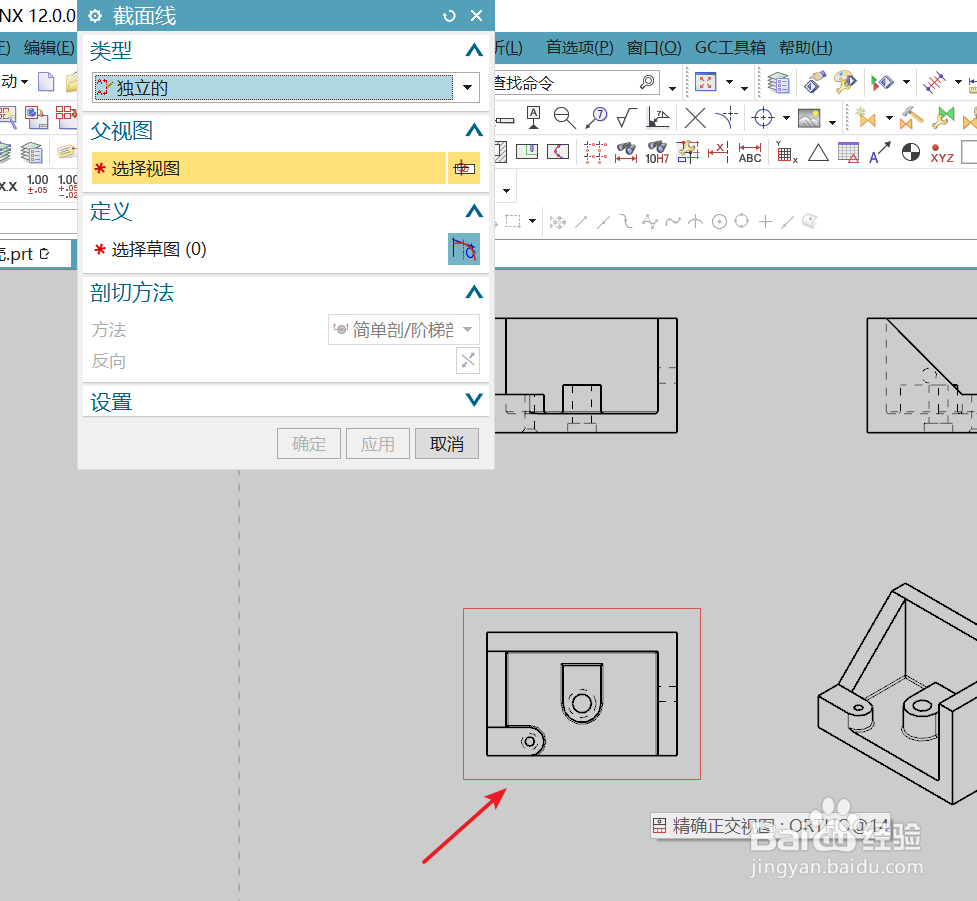

在进行阶梯剖面时，要先有相应的剖面线；点击创建剖面线。根据提示选择合适的视图进行绘制。这里选择俯视图。

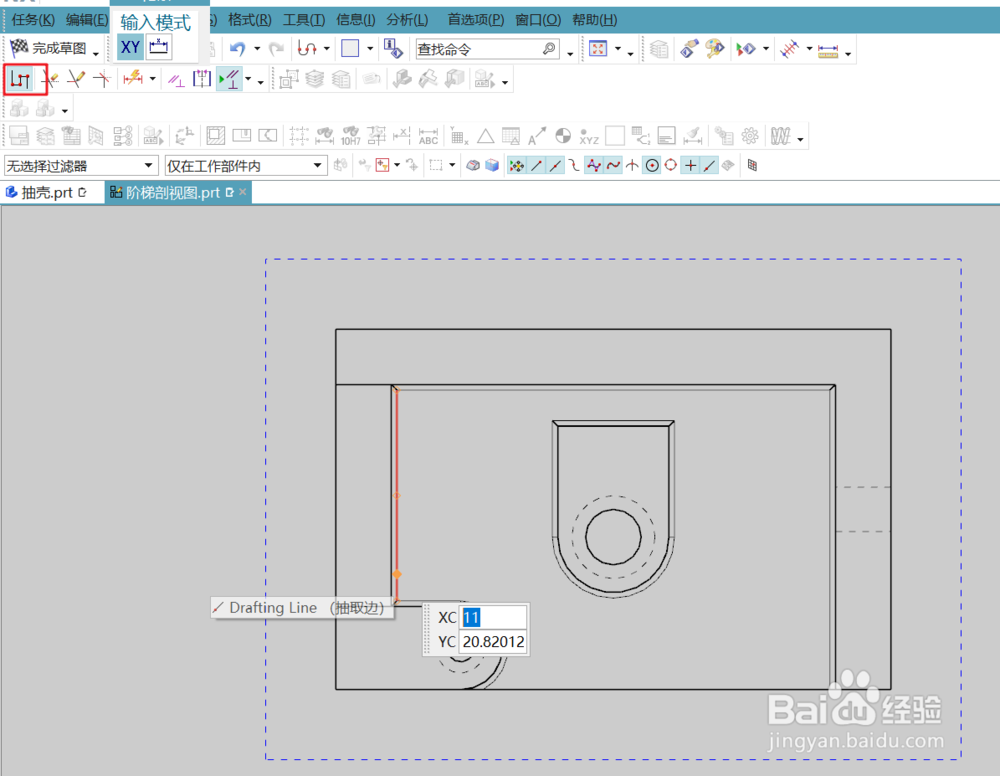

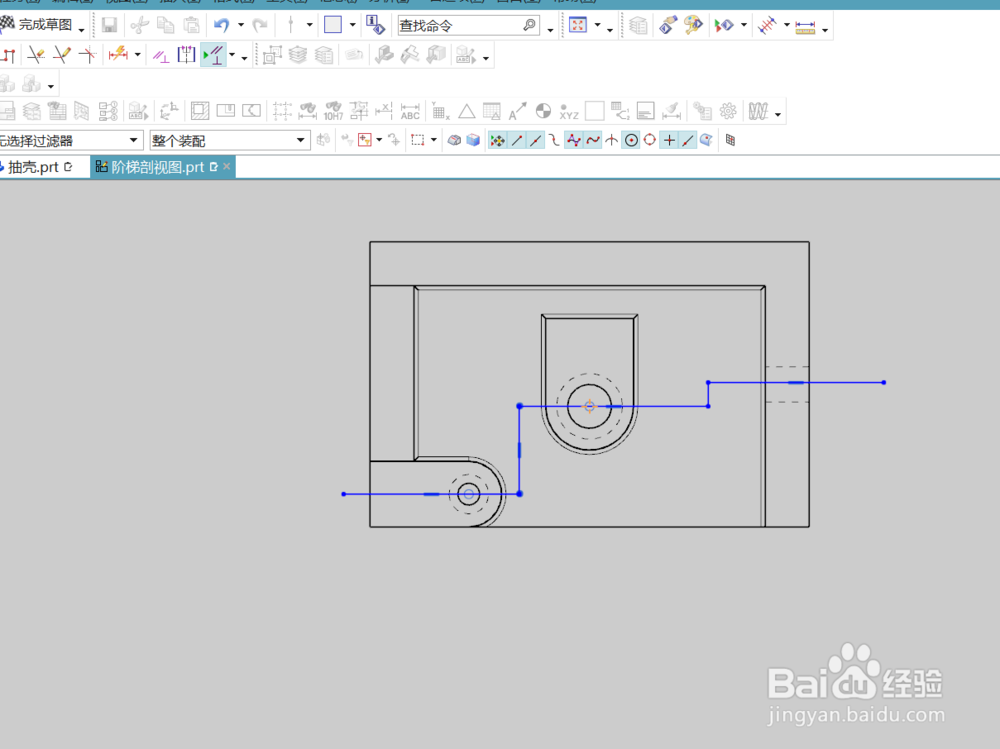

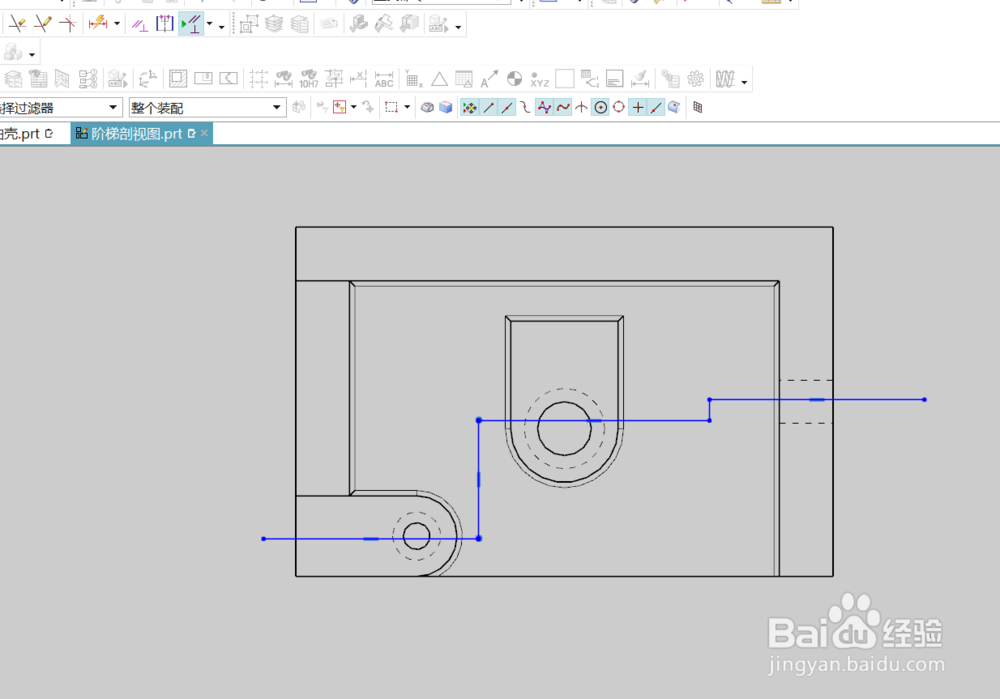

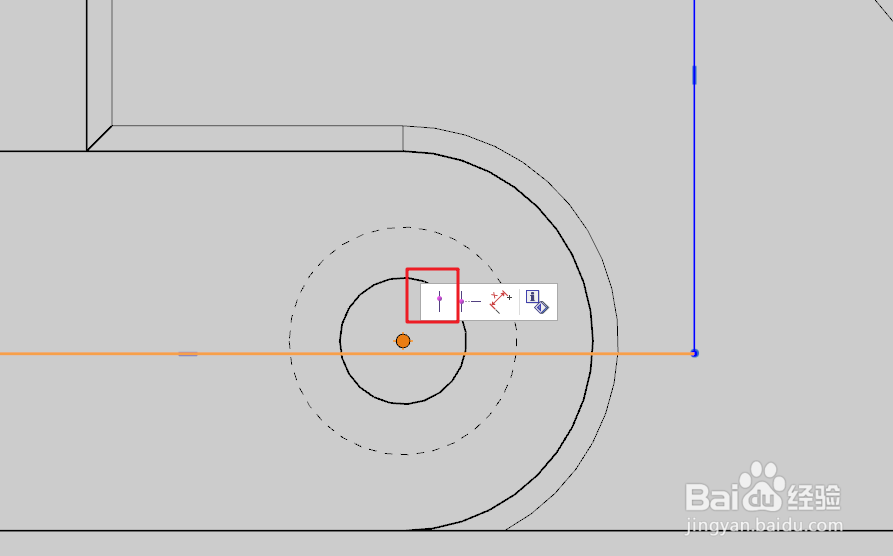

相应的视图被展开，进入剖面线的绘制；剖面线直接用轮廓线进行绘制，只要绘出想要剖切的大概位置即可，可通过约束使剖面线整齐些。

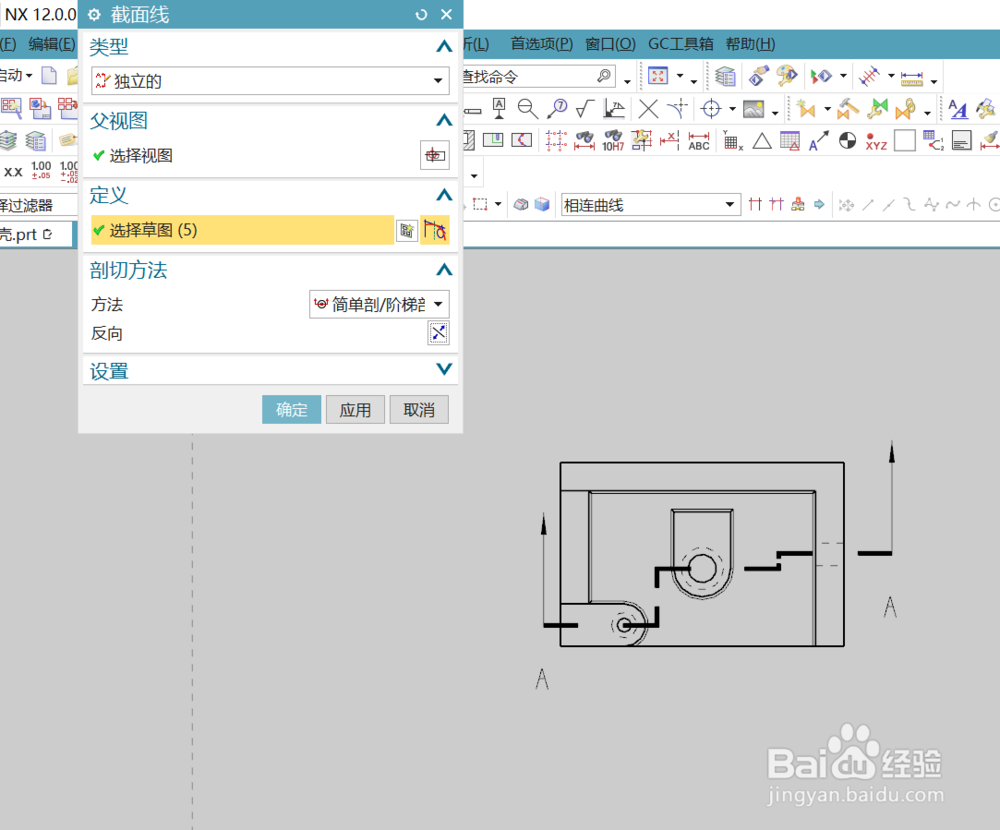

退出视图后，将剖面线调整合适的方向。

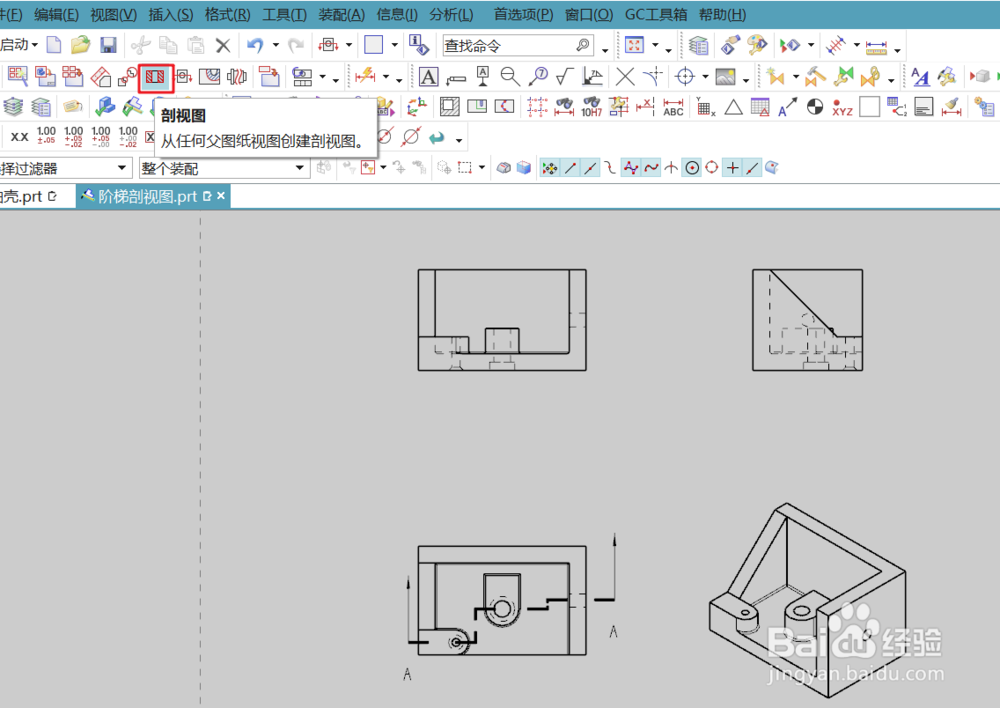

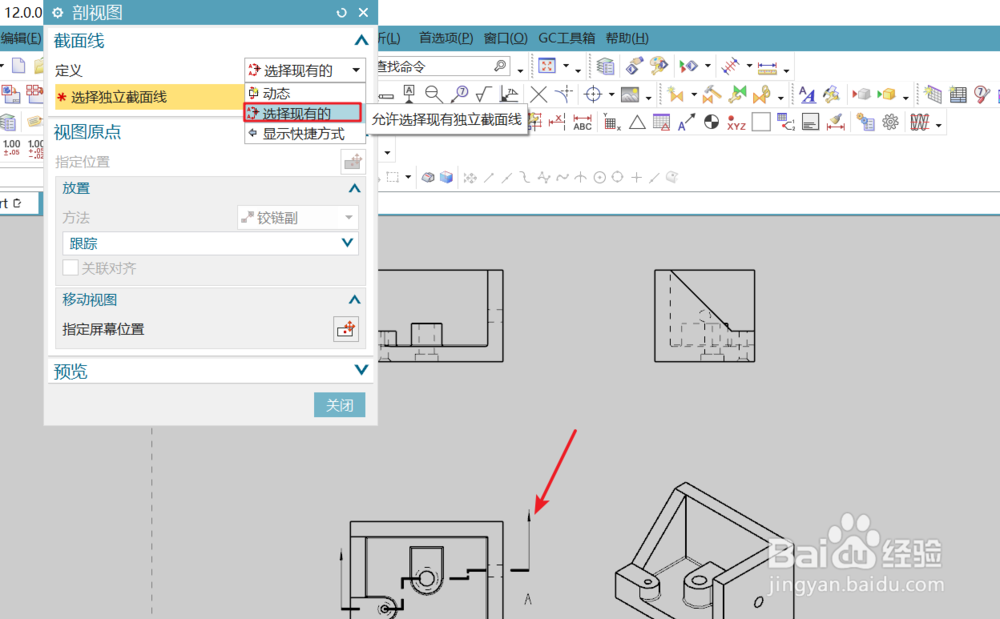

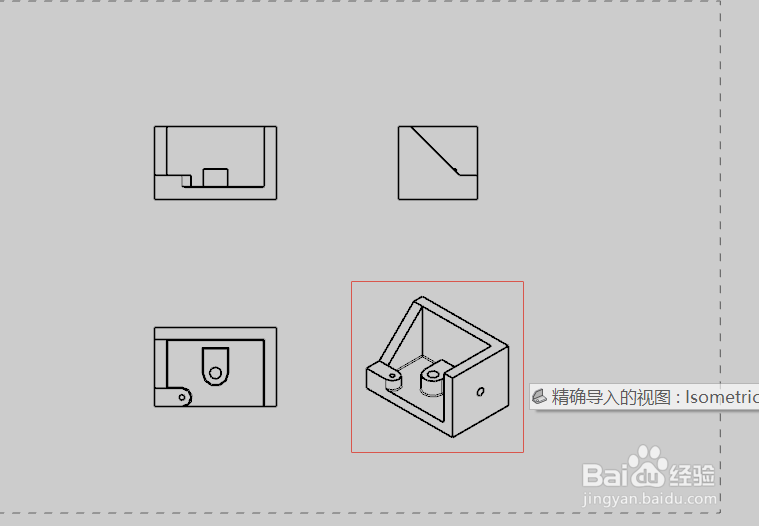

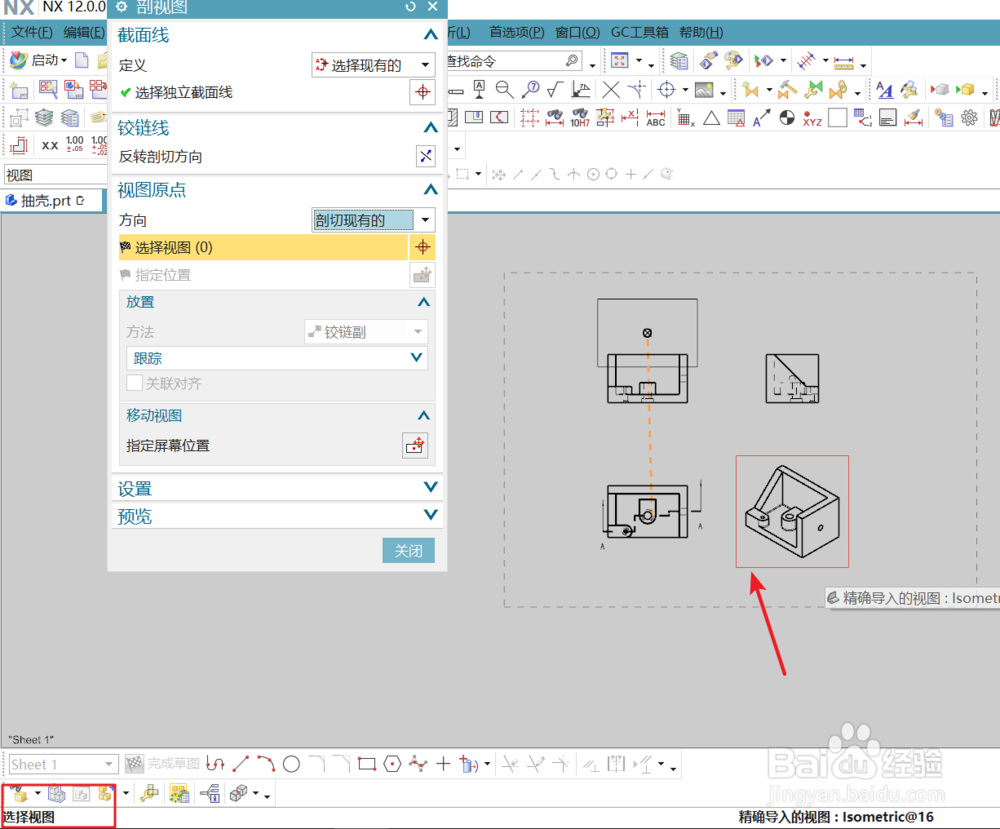

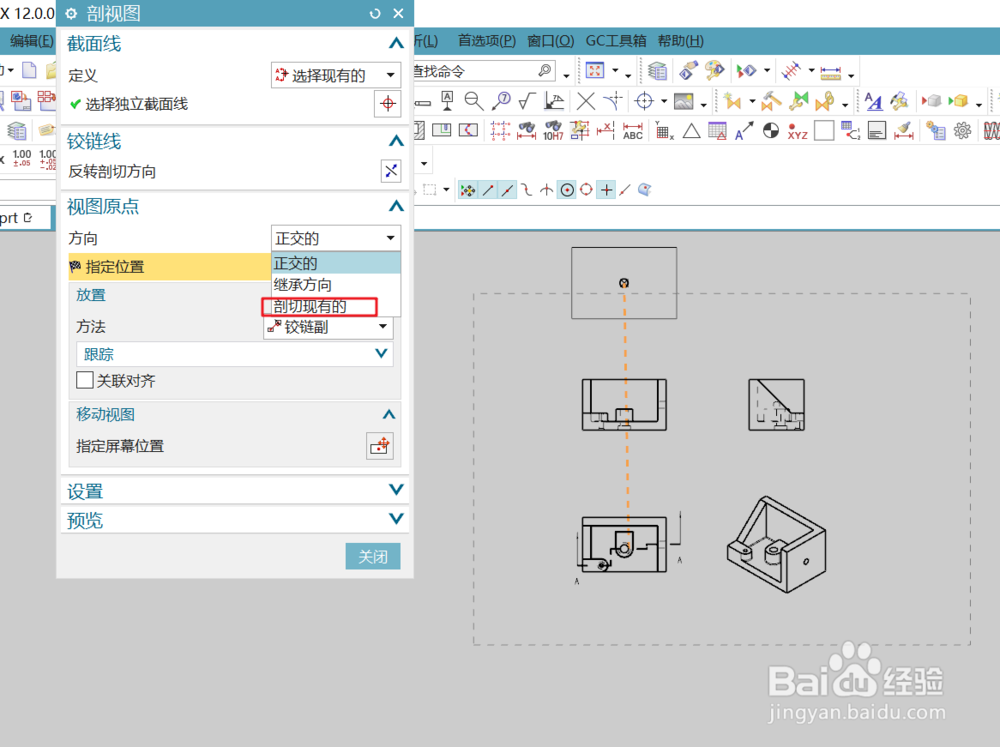

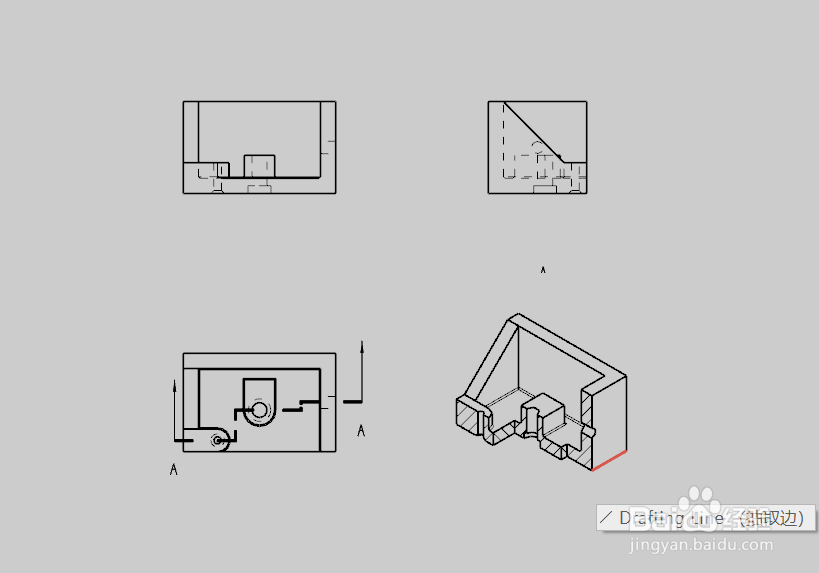

选添加剖视图，截面线改为选择现有的，选刚才绘制的剖面线为截面线；在视图的方向上选剖切现有的，此时根据提示选择想要生成剖面图的视图，这里选择等轴测图。一个阶梯剖面图即在等轴测图上产生了。
