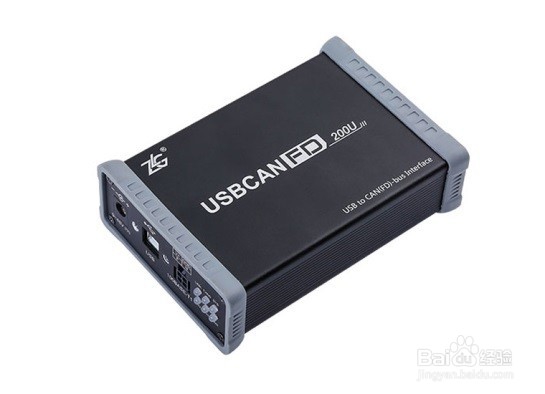

随着汽车电子和工业化技术的不断更新升级，CAN总线技术已经逐渐不能满足大多数大数据传输场合，整个CAN总线行业将迎来CANFD时代，数据传输的速率不断提高的同时，极大缩短了数据传输的时间。下面以Win7操作系统的PC为实例，介绍如何使用USBCANFD接口卡把CAN总线升级到CANFD总线。工具/原料moreUSBCANFD-200U、电脑、Win7操作系统、USBCANFD接口卡驱动、上位机软件ZCANPRO电源接线1/1分步阅读

可选择使用USB供电或者直流电源供电。

驱动程序安装1/1

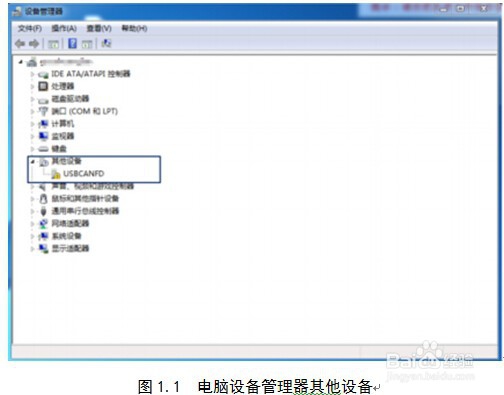

右击“计算机属性”，打开设备管理器，未装驱动显示【未知设备】（如图1.1 所示）。

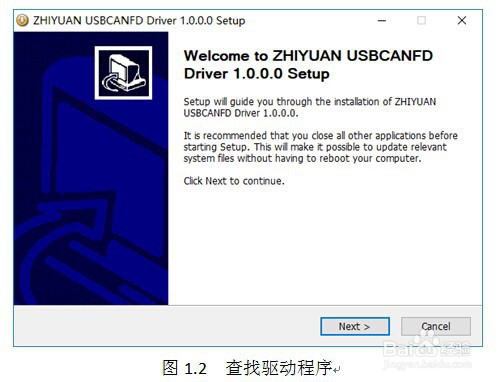

右击【未知设备】-选择“更新驱动程序软件”。

安装完成后，弹出窗口显示“已成功地更新驱动程序文件”，点击【关闭】按钮完成安装，如图1.3所示。

USBCANFD接口卡快速使用1/5

先下载上位机软件ZCANPRO，打开USBCANFD设备。进入设备管理界面后，选择设备类型及索引。

类型：类型指当前设备类型。点击【类型】右边的下拉列表，在列表中选择USBCANFD-200U。若设备为 USBCANFD-100U，则对应选择 USBCANFD-100U。

索引：索引指识别设备的代码。针对打开多个同类型设备时，需选择不同的索引。

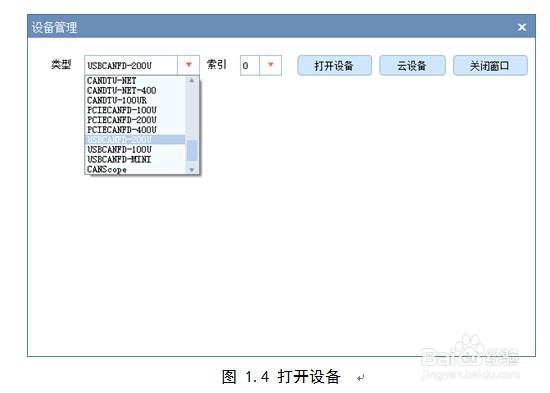

选择好类型及索引后，点击【打开设备】，完成设备打开操作，如图 1.4所示。

2/5

配置CAN 通道

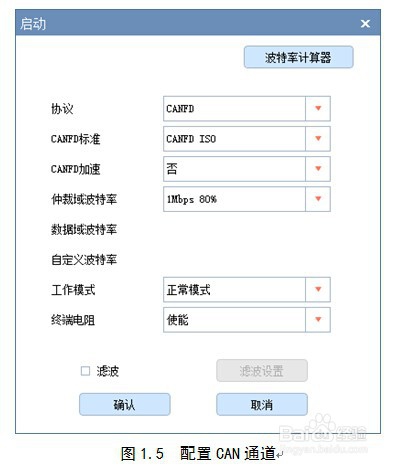

打开设备后，即可配置 CAN(FD)通道。点击【启动】按钮（启动按钮分为启动所有通道，或启动指定通道），进入通道配置界面，如图 1.5所示。

3/5

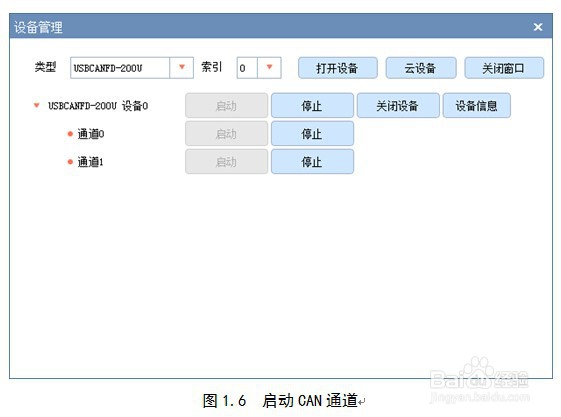

进入通道配置界面后，根据需求配置通道参数后，点击【确定】按钮，启动通道，设备指定 CAN 通道灯变为绿色。如图1.6所示。

4/5

获取设备信息

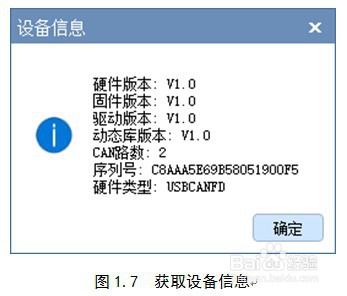

打开设备后，点击【设备信息】按钮，可查看当前设备信息，如设备硬件版本、固件版本、设备类型、序列号等信息。如图1.7所示。

5/5

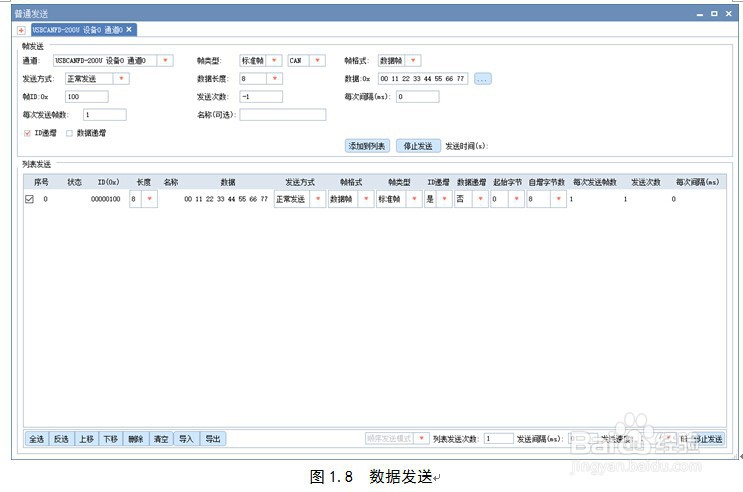

在成功启动 CAN 通道后，点击 ZCANPRO 主界面上的【发送数据】图标，进入发送数据界面，如图 1.8所示。在数据发送界面，您可以设置要发送的 CAN(FD)帧的各项参数，然后点击【发送】按钮，就可以发送数据了。

常见问题1/4

USBCANFD-200U在一台电脑上面用ZCANPRO打不开设备，在另外几台电脑是正常打开的，驱动都是一样的，该怎么处理？

答：需要安装VC++ 2005、2008、2010、2012、2013的x86运行库，建议网上找个运行库合集包一起安装，然后重启电脑就可以打开设备了。

2/4

USBCANFD接口卡可以设置滤波吗？在哪个函数设置？

答：可以设置滤波，在属性表那里设置，函数是GetIProperty，与设置使能终端电阻之类的是一样的。

3/4

USBCANFD接口卡如果不想用CANFD功能，想当作普通CAN卡用，初始化的结构体设备类型怎么选？

答：ZCAN_CHANNEL_INIT_CONFIG初始化的结构体里面有个can_type的参数，0是CAN设备，1是CANFD设备，是硬件设备固定的，像USBCANFD-200U不管打算作为CAN设备还是CANFD设备使用，初始化的时候CAN_type都得选1.

4/4

USBCANFD接口卡的时钟是多少？

答：如果设置初始化的时候不去修改它的时钟，它默认的时钟是30MHz，可以初始化的时候设置修改它的时钟是60MHz的，一般在使用CANFD加速波特率的时候使用60MHz时钟。

注意事项

以上为Windows系统下USBCANFD接口卡快速使用指南，需要使用最新版本的上位机软件进行配置接入CANFD总线。
