订阅使用CAD绘制共电电话机图形符号
来源：网络收集 点击： 时间：2024-05-16【导读】：
介绍使用CAD绘制共电电话机图形符号的具体步骤。品牌型号：联想台式系统版本：Windows7软件版本：CAD2017方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
CAD制图共电电话机

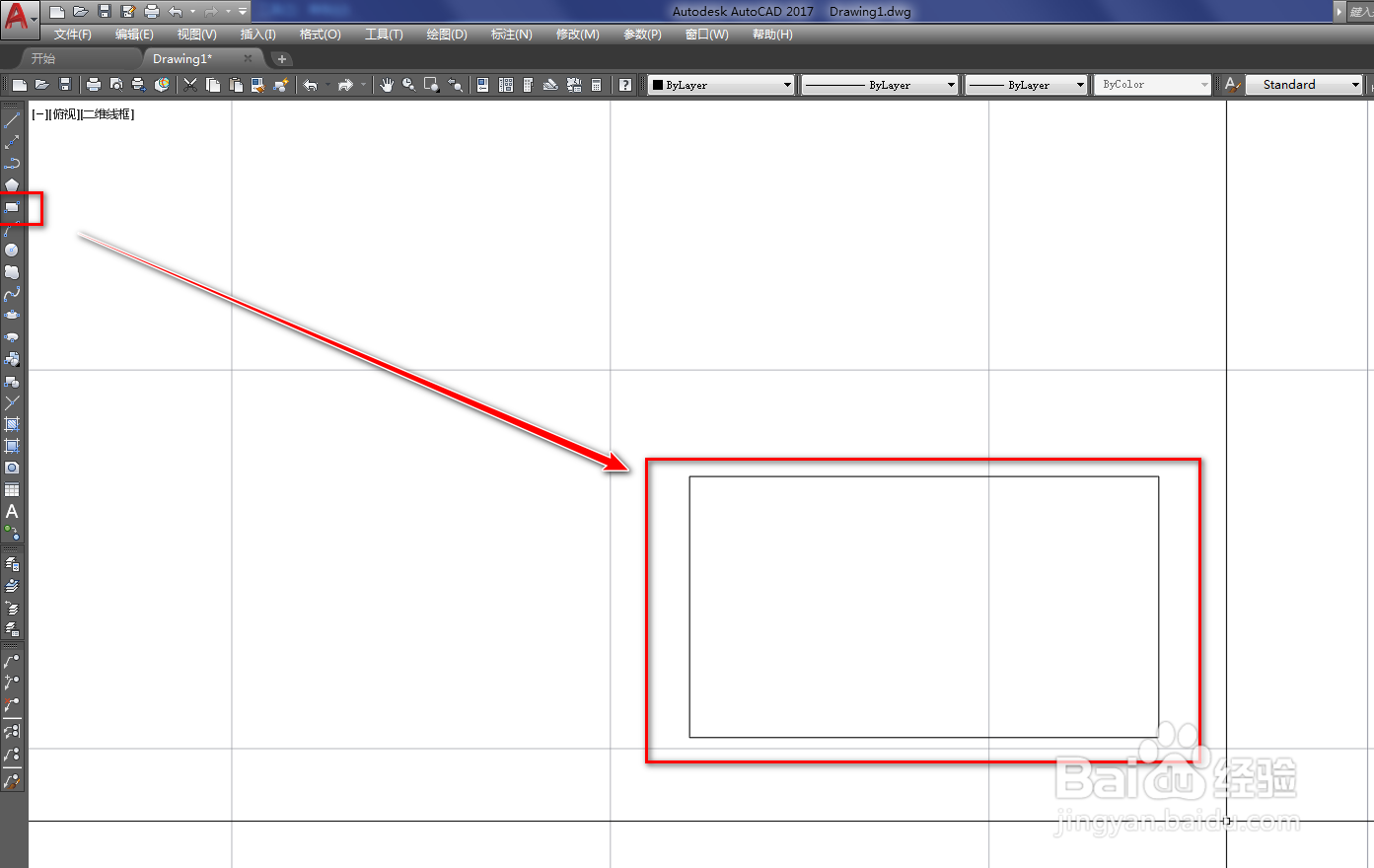

打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

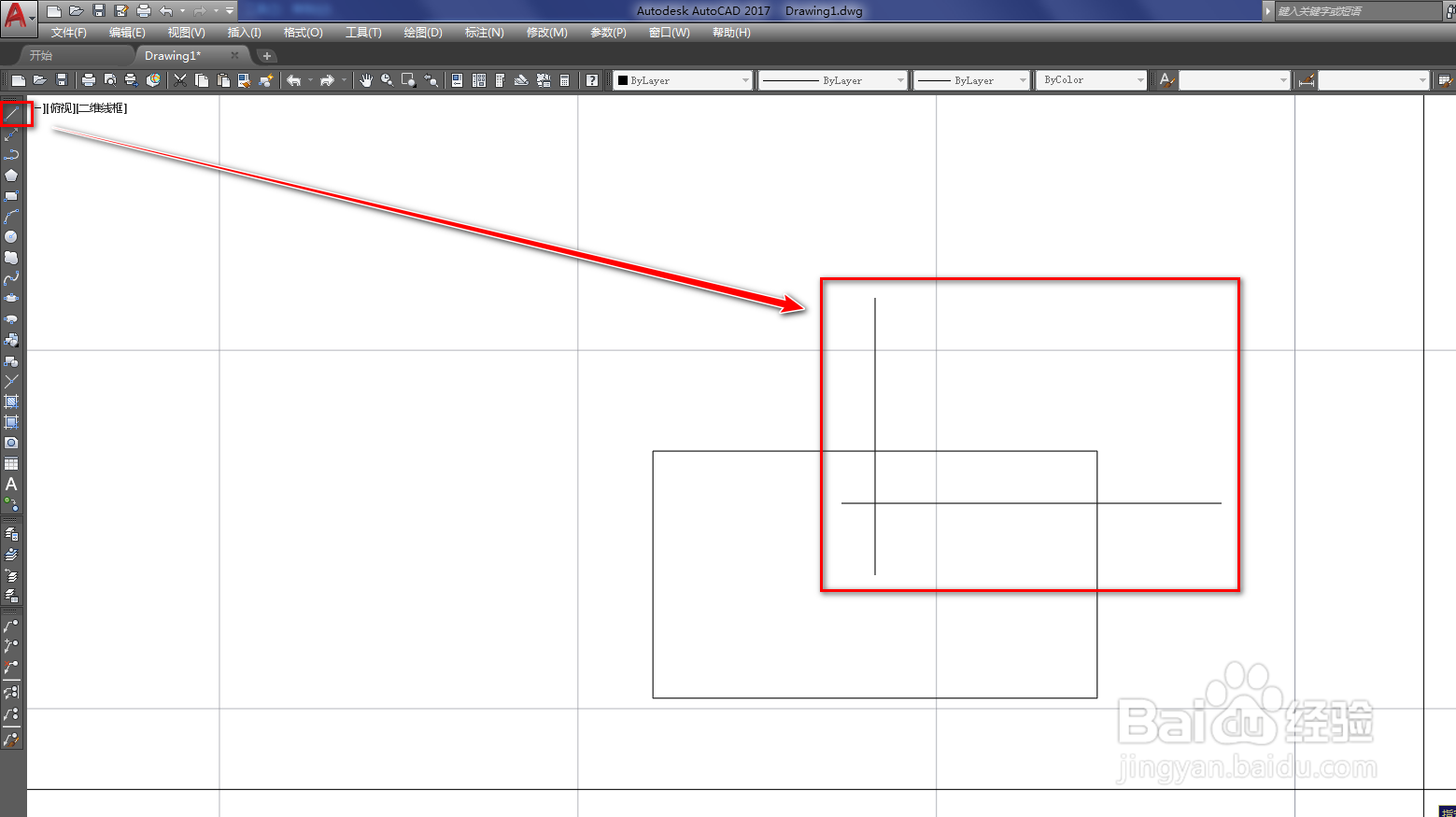

2/7使用直线工具，绘制两条线段，如下图。

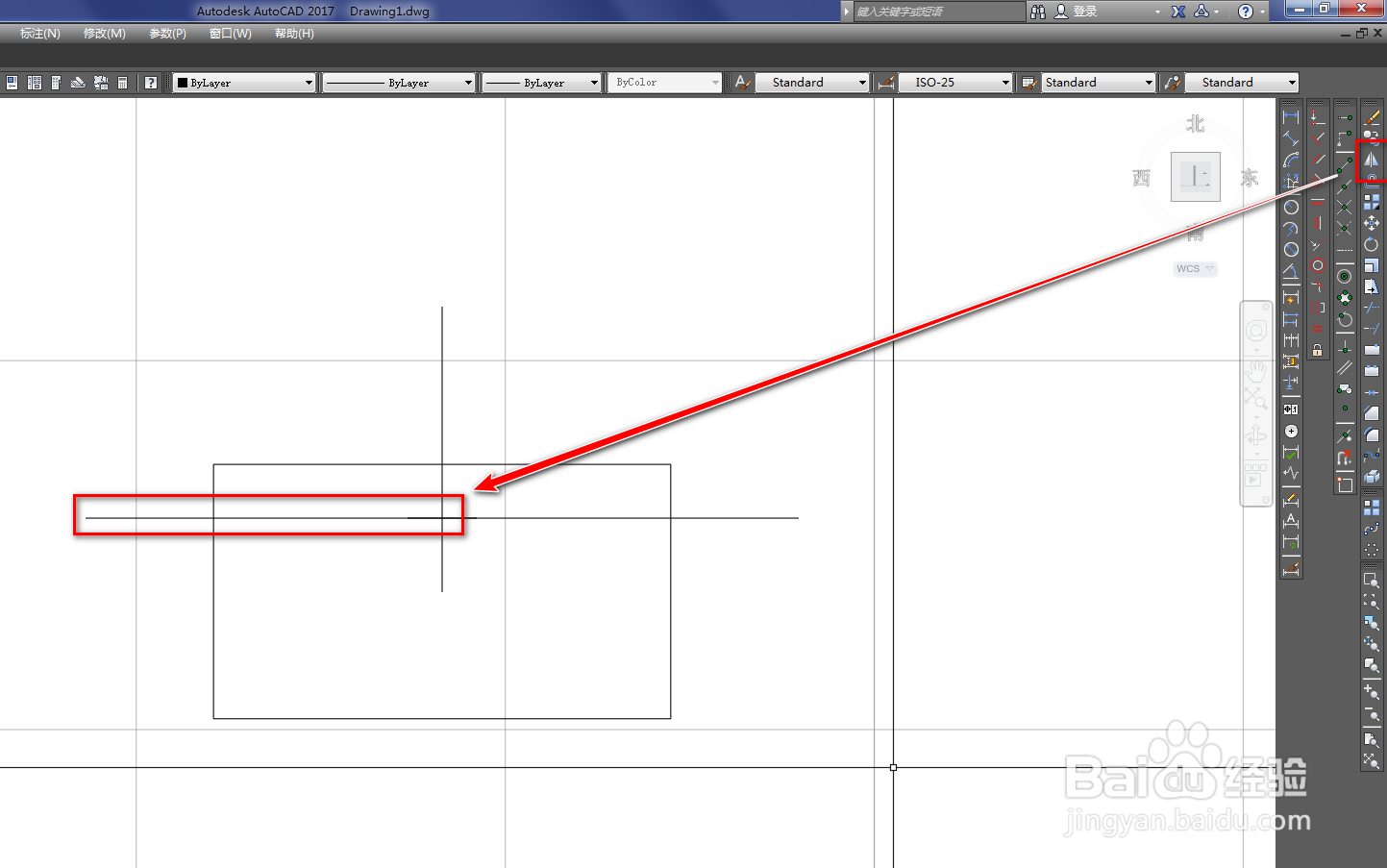

3/7使用镜像工具，将横线镜像到竖线的左侧，如下图。

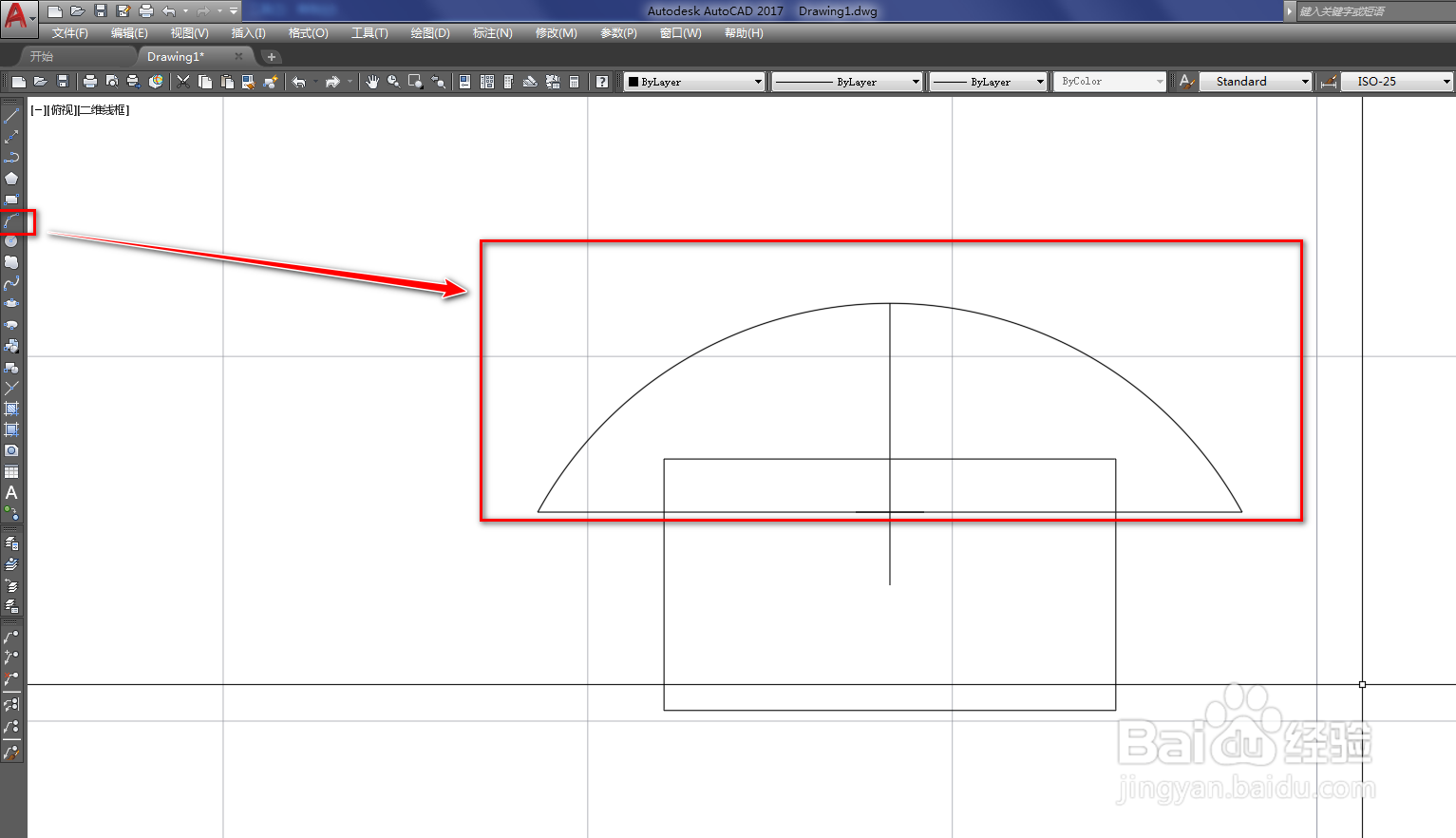

4/7使用弧工具，以三个线段的顶点为参考，绘制一条弧，如下图。

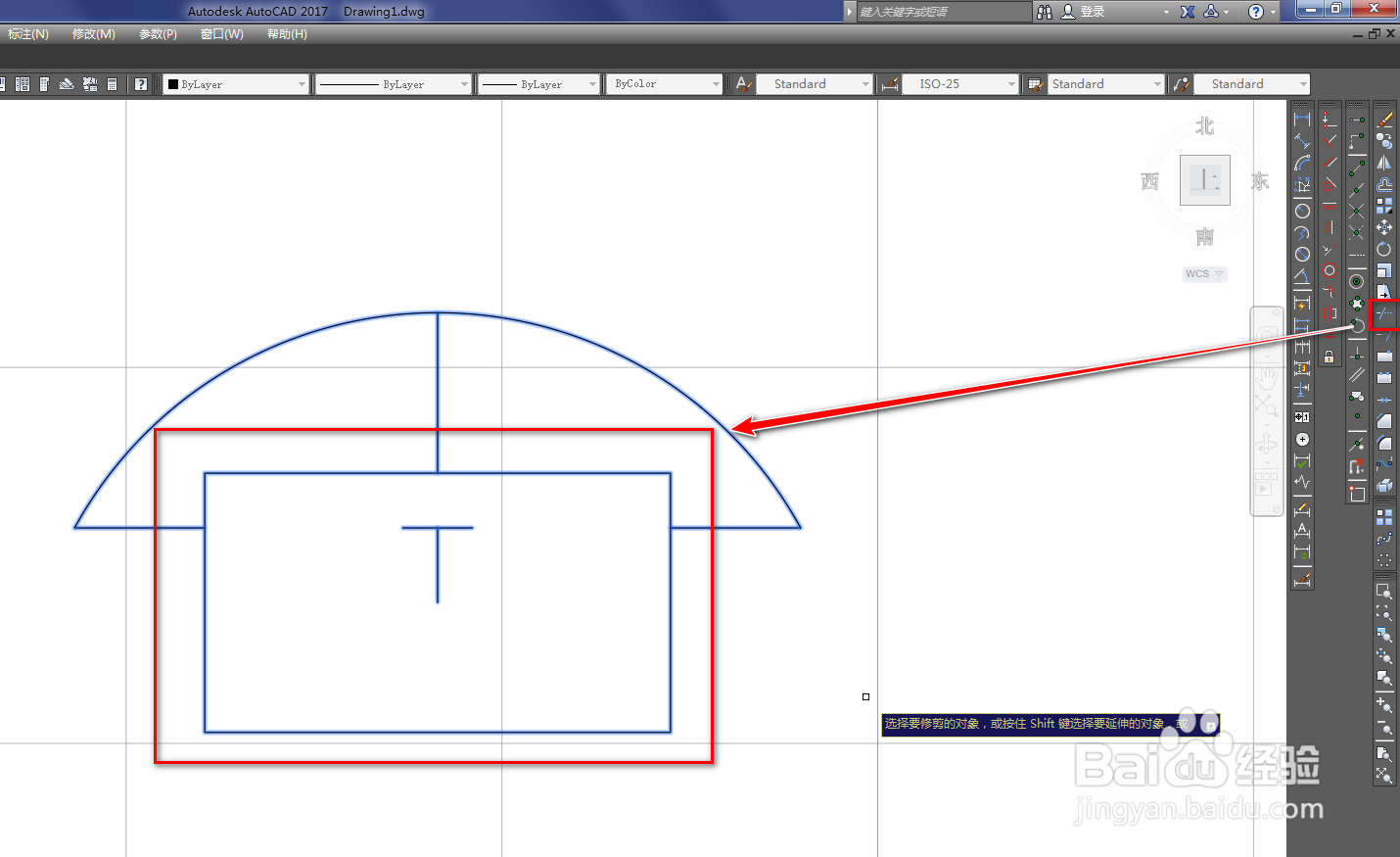

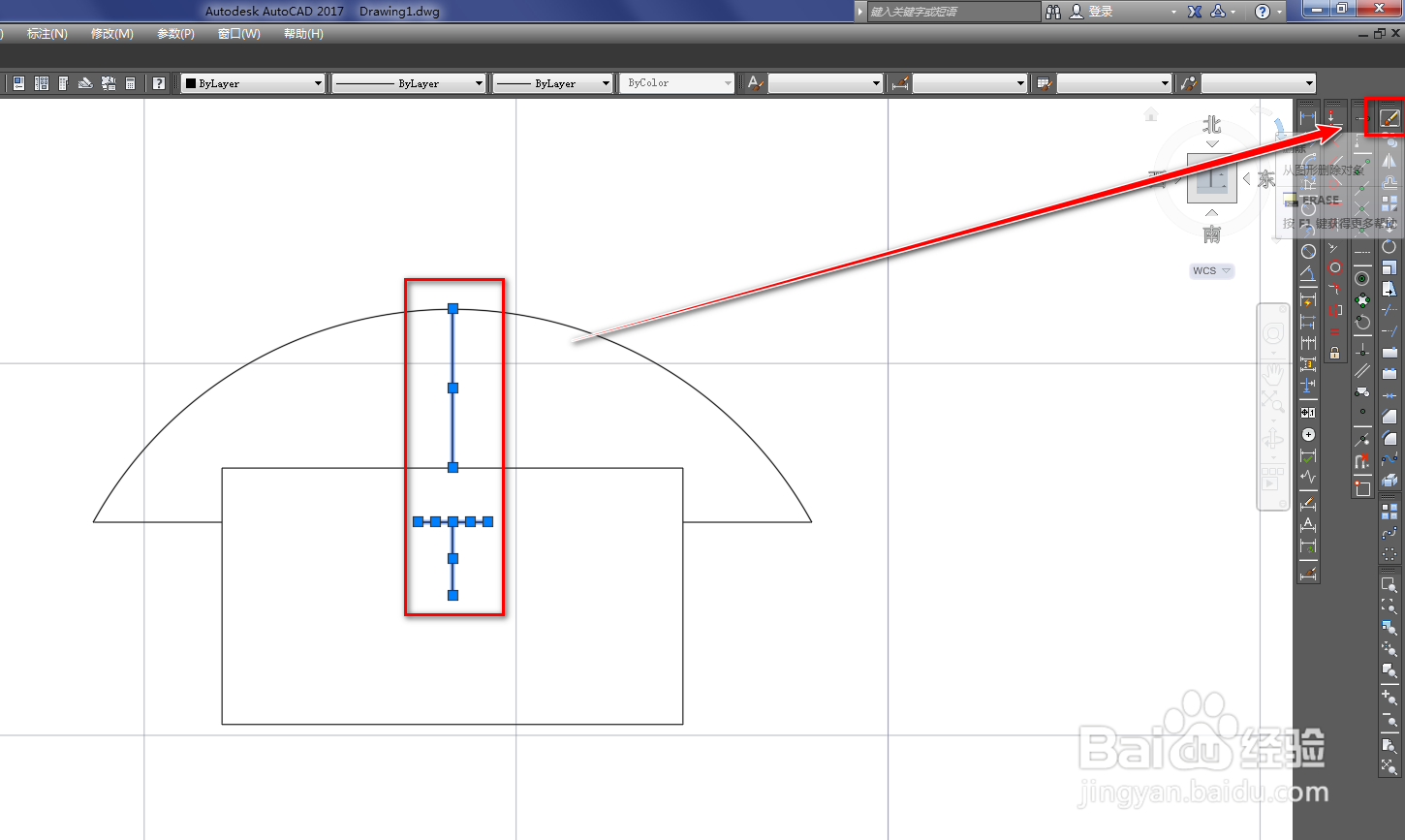

5/7使用修剪和删除工具，将矩形内的线段修剪删除掉，如下图。

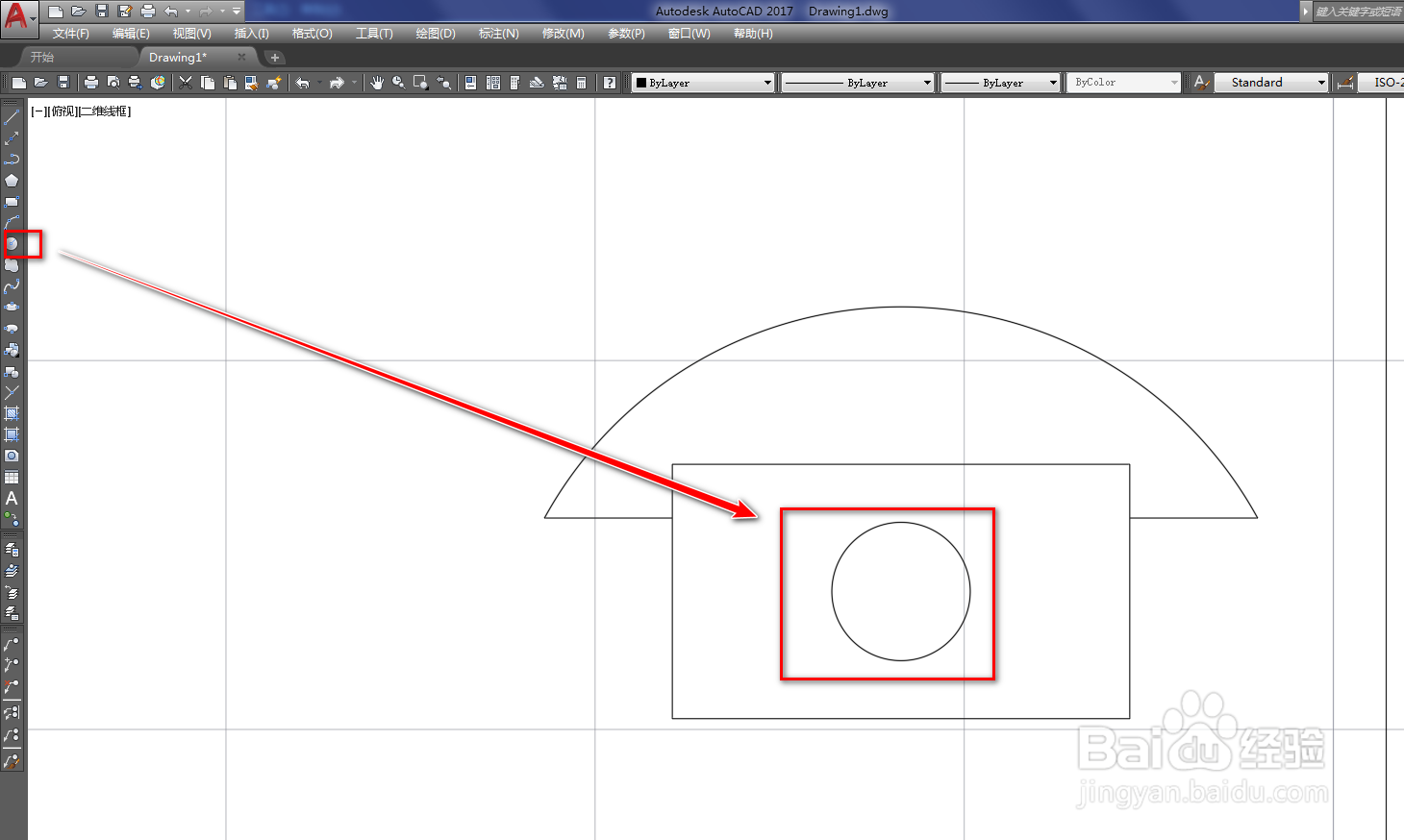

6/7使用圆工具，以矩形的中心为圆心绘制一个圆，如下图。

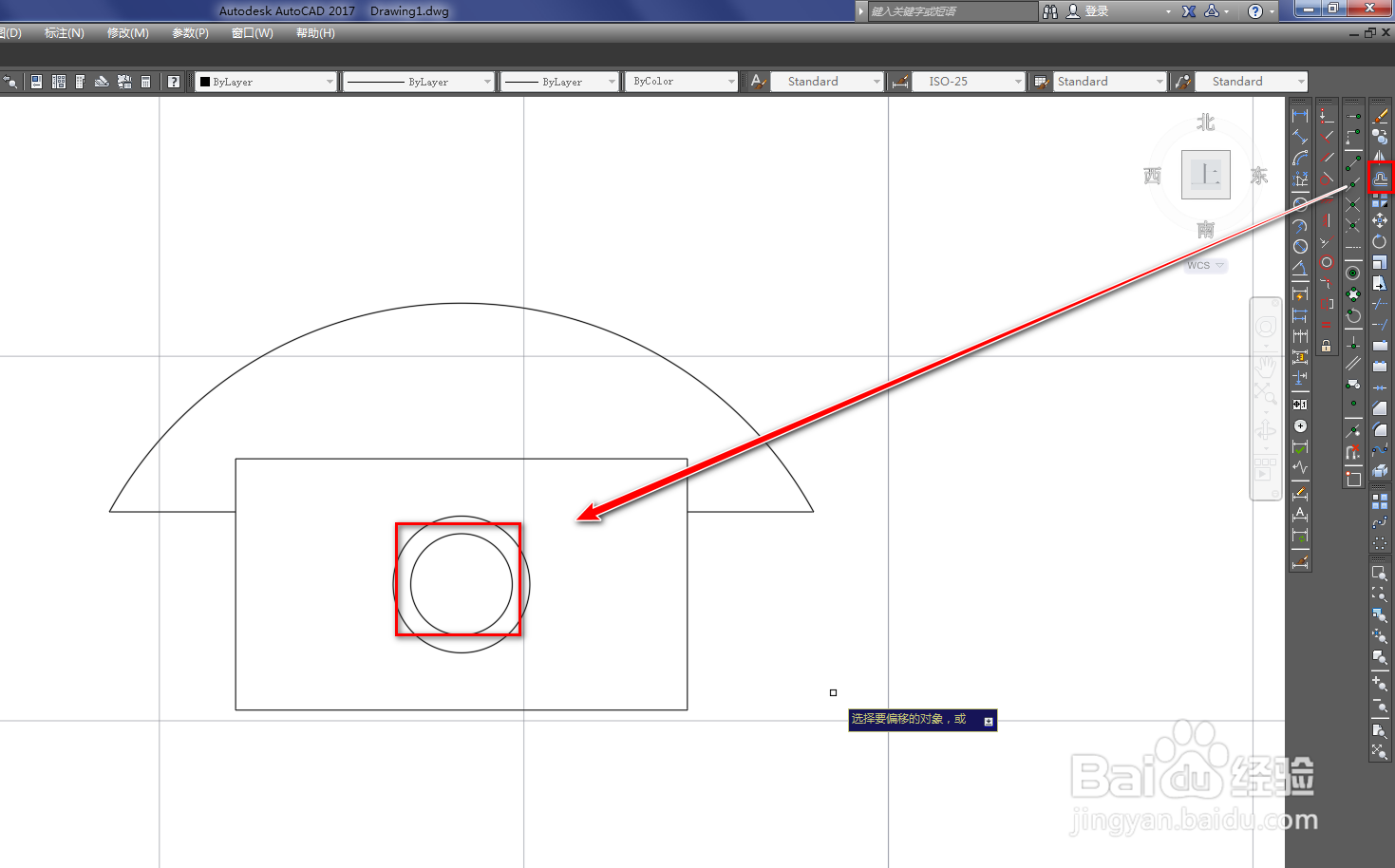

7/7使用偏移工具，将圆向内偏移，得到一个小点的圆，这样就得到了共电电话机图形符号，如下图。
