程序框图上有一个标题为仿真信号的蓝色图标。该图标表示 “仿真信号”Express VI。默认状态下，“仿真信号” Express VI 仿真的是一个正弦波。按照下列步骤，将信号改为锯齿波。工具/原料more电脑/工控机LabVIEW方法/步骤1/6分步阅读

按 Ctrl-E 键或单击程序框图，显示程序框图。找到“仿真信号”Express VI，如下左图所示。 Express VI 作为程序框图的一部分，可对其进行配置以执行常规测量任务。 “仿真信号”Express VI 根据用户指定的配置来仿真信号。

2/6

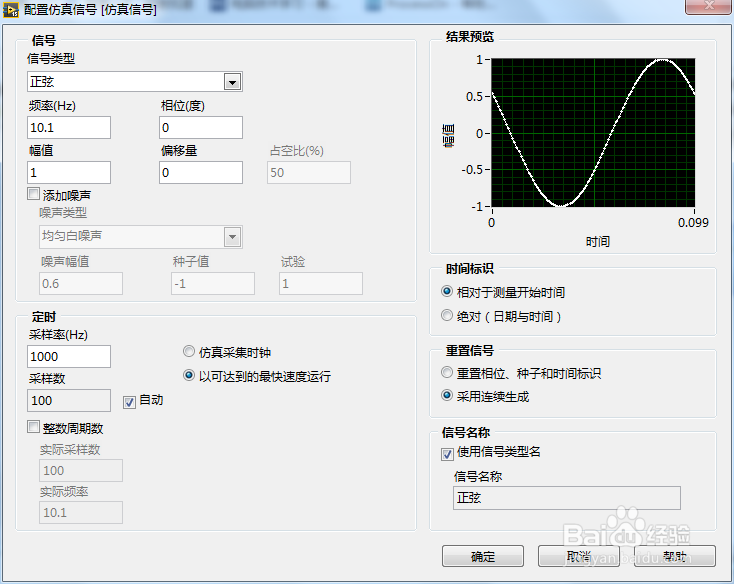

右键单击 “仿真信号” Express VI 并从快捷菜单中选择属性，显示配置仿真信号对话框。 (Mac OS) 按 Command 键并单击相当于右键单击。

双击该 Express VI 也可显示配置仿真信号对话框。如将数据连至Express VI 并运行 VI，该 Express VI 将在配置对话框中显示实际数据。如关闭后重新打开 Express VI，配置对话框中将显示样本数据，直至下一次运行该 VI 时才显示实际数据。

3/6

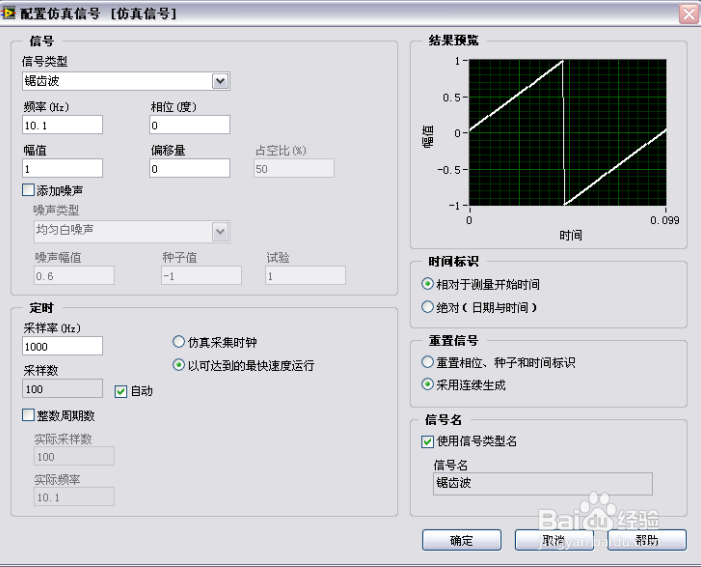

从信号类型下拉菜单中选择锯齿波。结果预览区域中显示的图形将变为锯齿波。配置仿真信号对话框应如下图所示。

4/6

单击确定按钮，保存当前配置并关闭配置仿真信号对话框。

5/6

将光标移到 “仿真信号” Express VI 底部的下拉箭头处。拖动Express VI 的下拉箭头，可显示被隐藏的输入和输出端。

6/6

出现双箭头时，如下左图所示，单击双箭头并将 Express VI 的边框向下方拖曳两行。释放光标，出现幅值输入端。此时，可在程序框图上对锯齿波的幅值进行配置。

注意事项

幅值是配置仿真信号对话框的一个选项。输入端 （如幅值） 既在程序框图上显示，又在配置对话框中有相应选项时，可在两个位置 中任选其一对输入进行配置。
