社会飞跃发展，国内自动化行业已由春雨中的竹笋长成货真价实的中间力量。大部初次接触setp 7的同行可能都会遇到电脑无法下载或上载CPU内的程序。本文初级介绍用MPI连接CPU如何检查连接的必要设置。工具/原料more电脑一台SIMATIC Manager step 7软件德国原装数据线一根正品CPU一台方法/步骤1/8分步阅读

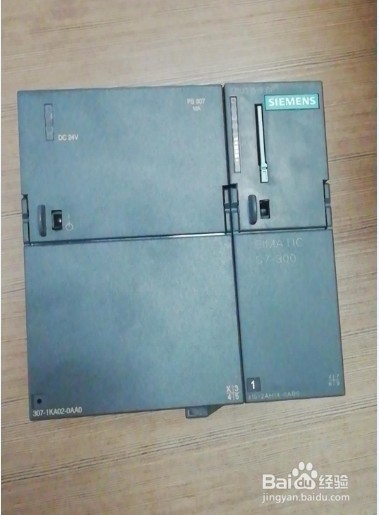

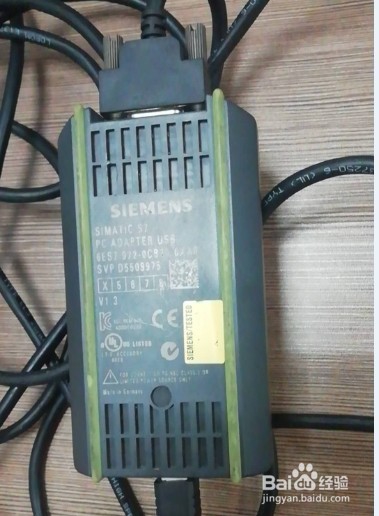

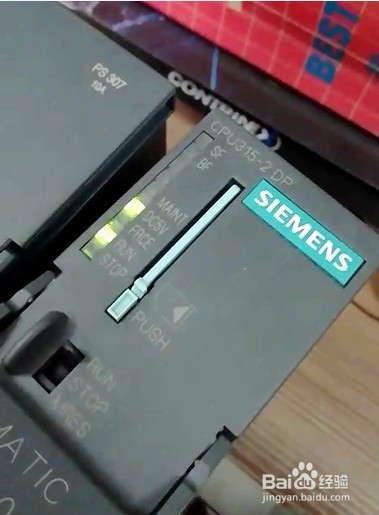

准备好正品CPU一台，原装数据线一根

2/8

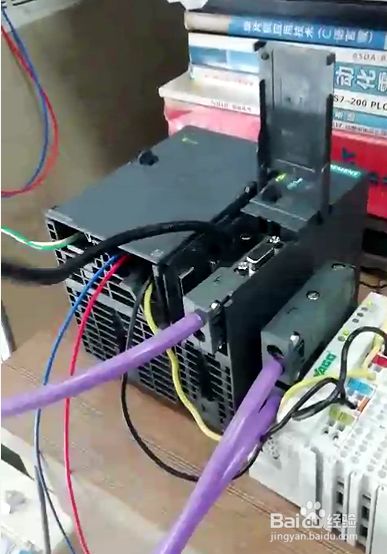

接照接线要求连接好线，切勿电源接错。初接触都不懂需要问。用MPI线把电脑跟CPU相连。

3/8

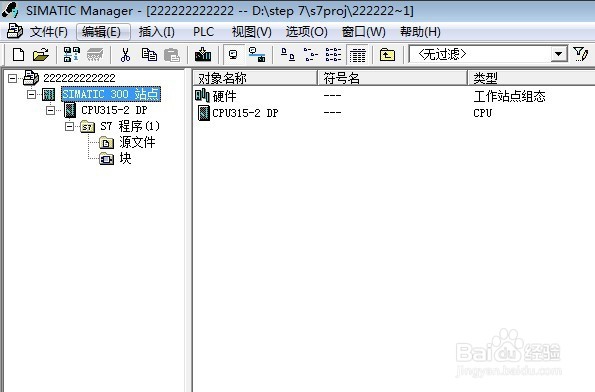

打开SIMATIC Manager step 7软件

4/8

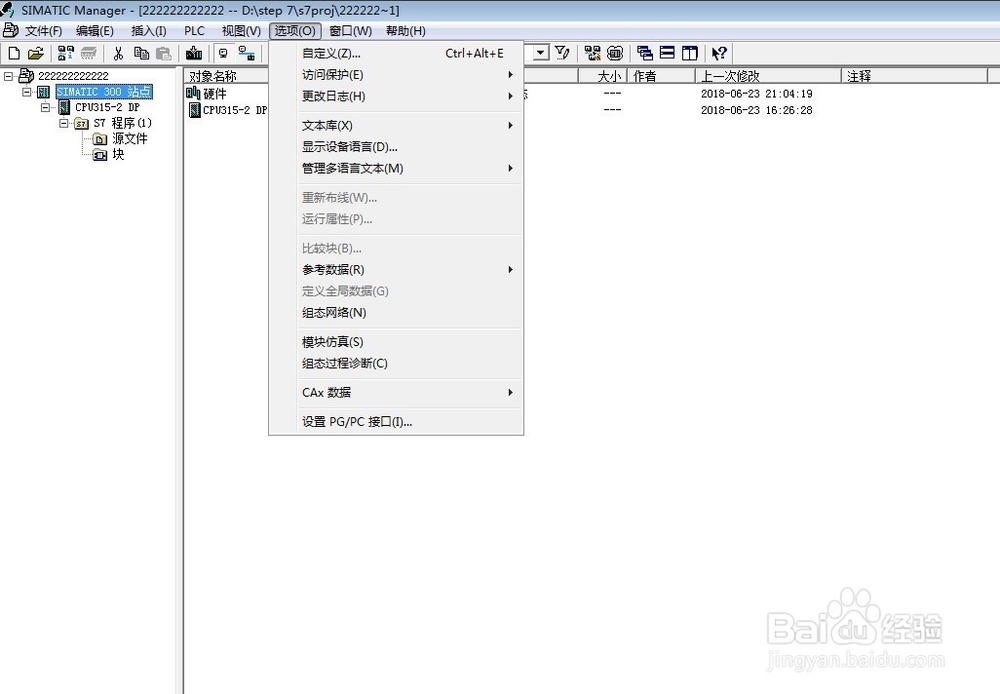

软件打开后点击菜单栏上的选项，弹出下拉菜单，点击下拉菜单设置PG/PC接口，弹出设置PG/PC接口属性对话框

5/8

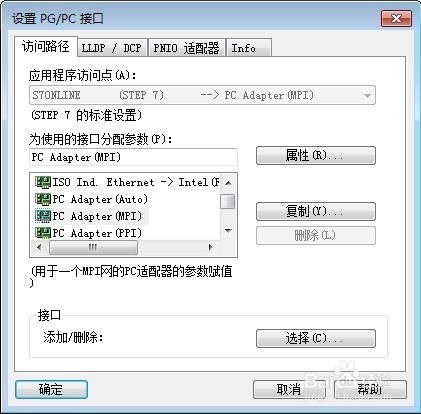

PG/PC接口属性对话框打开态瞧后，在访问路径里点击PC Adapter(MPI)选项 ，选中后点击往晃右侧的属性按钮，弹出PC Adapter(MPI)属性对话框

6/8

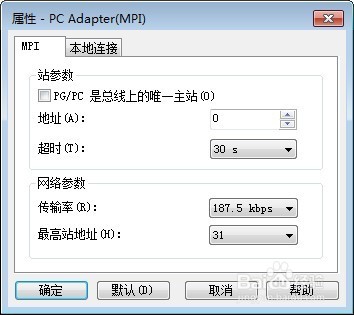

PC Adapter(MPI)属性对话框打开后，先查看MPI属性内容网络参数里匠季摸的传输率，西门子默认为187.5kbps。如不是则修改试试。

7/8

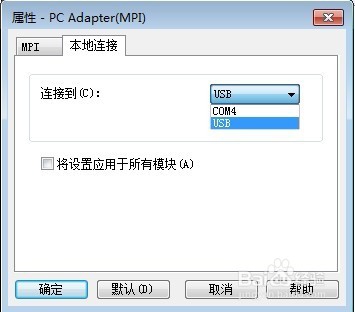

查看PC Adapter(MPI)属性对话框本地连接里是不是USB，如不是则修改。

8/8

以上检查完后可以下载试试。祝你连接成功

注意事项

数据线为原装线连接成功率大

一步步重新检查设置，防止遗漏

操作系统300西门子300
