第一步：(1)模拟PLC的寄存器。可以模拟512个计时器(T0-T511);可以模拟131072位

(二进制)M寄存器;可以模拟131072位I/O寄存器;可以模拟4095个数据块;2048

个功能块(FBs)和功能(FCs) ;本地数据堆栈64K字节;66个系统功能块(SFB0-SFB65) ;128个系统功能(SFC0-SFB127) ;123个组织块(0B0-0B122)。

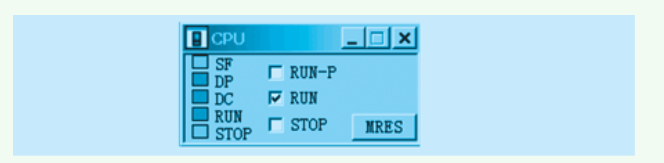

第二步：(2) 对硬件进行诊断。对于CPU， 还可以显示其操作方式，如图1示。SF (systemfault)表示系统报警;DP (distributed peripherals， or remote I/0) 表示总线

或远程模块报警;DC (power supp1y)表示CPU有直流24伏供给;RUN表示系统在运行状态;STOP表示系统在停止状态。

第三步：(3) 对变量进行监控。用菜单命令Insertinput variable监控输入变

量;Insertoutput variable监控输出变量，Insertmemory variable 监控内部

变量;Inserttimer variable 监控定时器变量; Insertcounter variable 监控

计数器变量。图2表示上述变量表。这些变量可以用二进制、十进制、十六进制

来访问，但是必须注意输出变量QB一般不强制修改。

第四步：双击项目文件夹中的“PLCSim”图标，在出现的“PLCSim”对话框中输入PLC的输入、输出变量的地址和符号地址

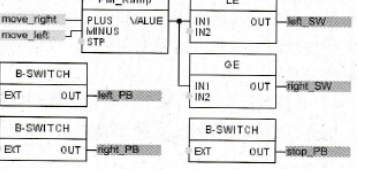

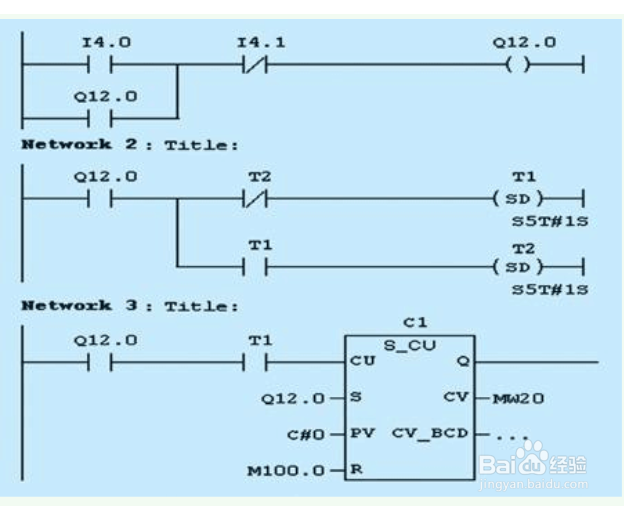

第五步：对程序进行调试。设置/删除断点一-利用“设置/删除断点”可以确定程序执行到何处停止。断点处的指令不执行。断点激活，利用“断点激活”可以激活所有的断点:不仅包括已经设置的，也包括那些要设置的。利用“下一条指令”，可以单步执行程序。如果遇到块调用，用“下一条指令”就跳到块后的第一条指

第六步：用STEP7软件SIMITIC管理器菜单命令PLCDownload,把程序下载到中仿真PLC中。
