SolidWorks中有个结构构件的操作，通过这个操作，可以直接插入常规的结构构件，例如角铁、方管、矩形管等，但是具体怎么操作呢？这篇经验笔者就以角铁为例给大家演示一下它的具体操作步骤，有兴趣的可以继续往下翻。工具/原料more电脑SolidWorks软件方法/步骤1/7分步阅读

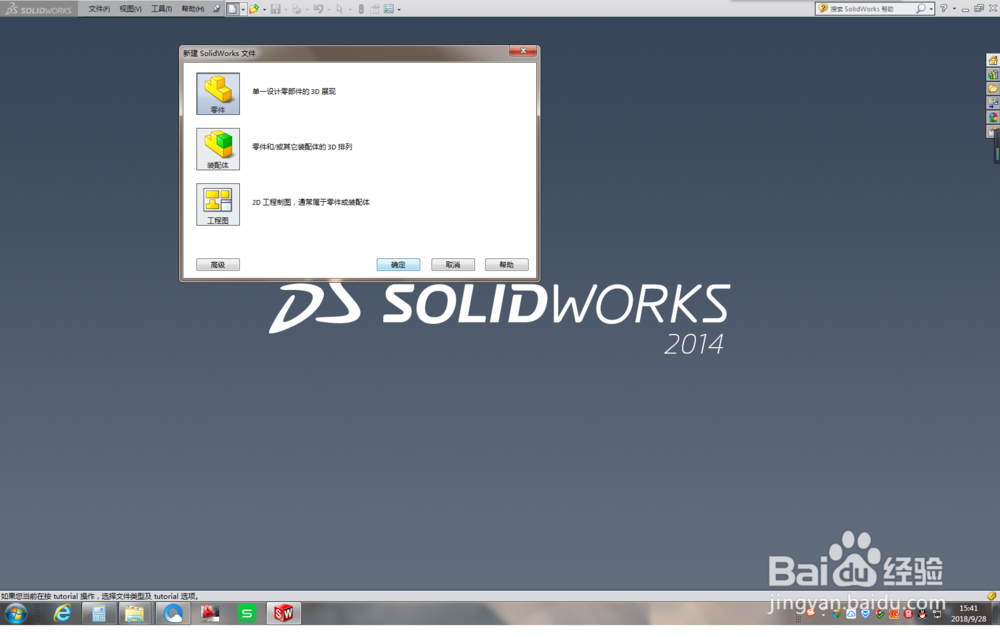

打开SolidWorks软件，新建一个零件文件。

2/7

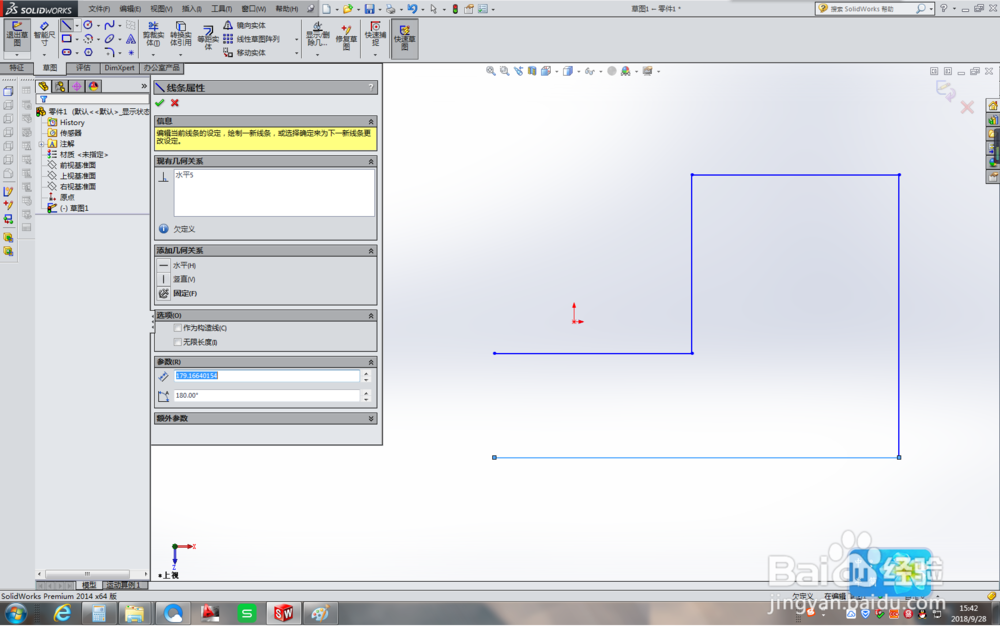

创建一个草图，然后随意画一些直线，可以参考下图。

3/7

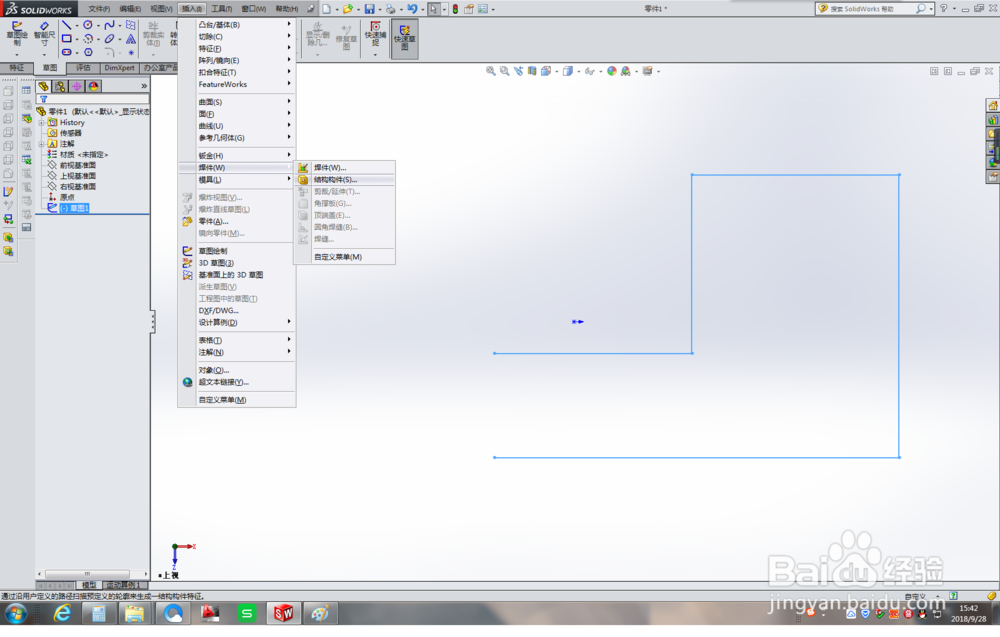

完成草图并退出草图之后，就去标题栏中找到“插入”，接着继续执行【插入】【焊件】【结构构件】

这里说明一下，刚刚新建的零件文件，如果没有画草图，那么你看到的【结构构件】是灰色的，不可操作的。

4/7

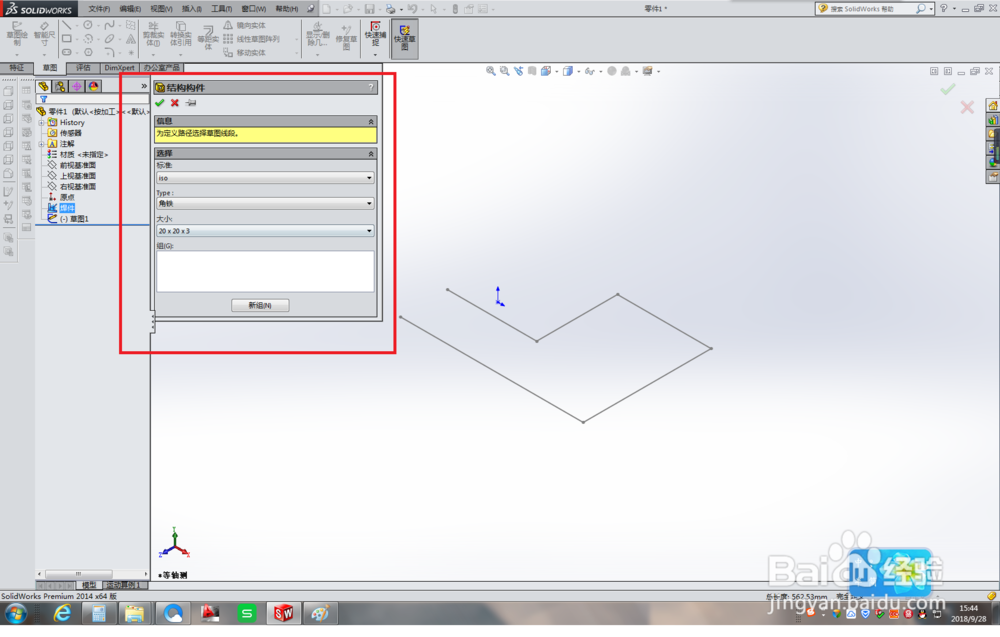

如下图所示，弹出“结构构件”对话框，可以看到一切参数都有默认的值：标准默认的是ISO，构件类型默认的是角铁，角铁规格默认的是20x20x3，而我们需要做的就是选择草图中绘制的直线。

5/7

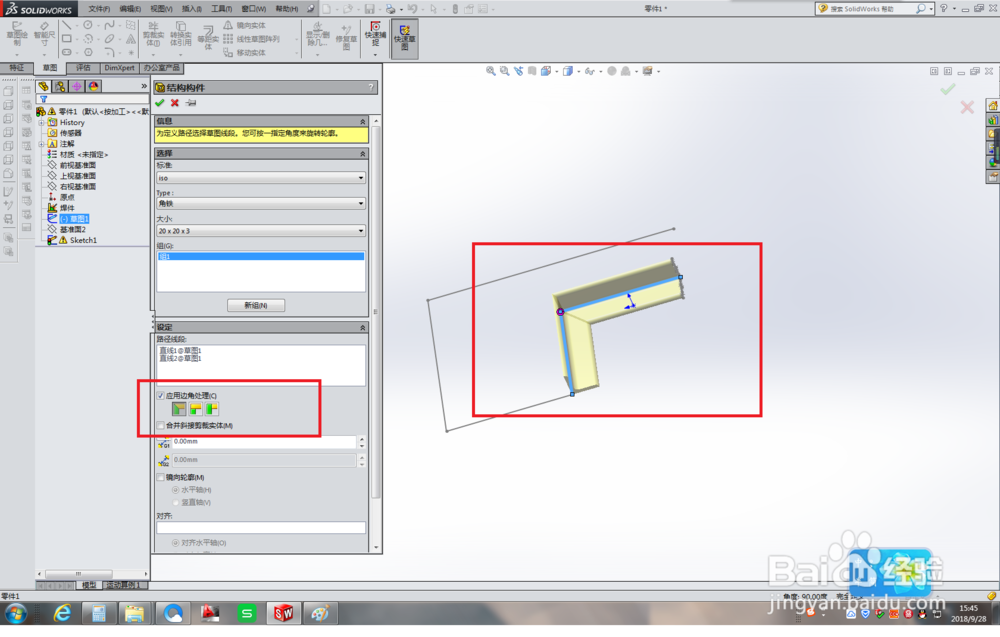

先选择两条直线，看看效果。如下图所示，默然的边角处理，是这样的。

6/7

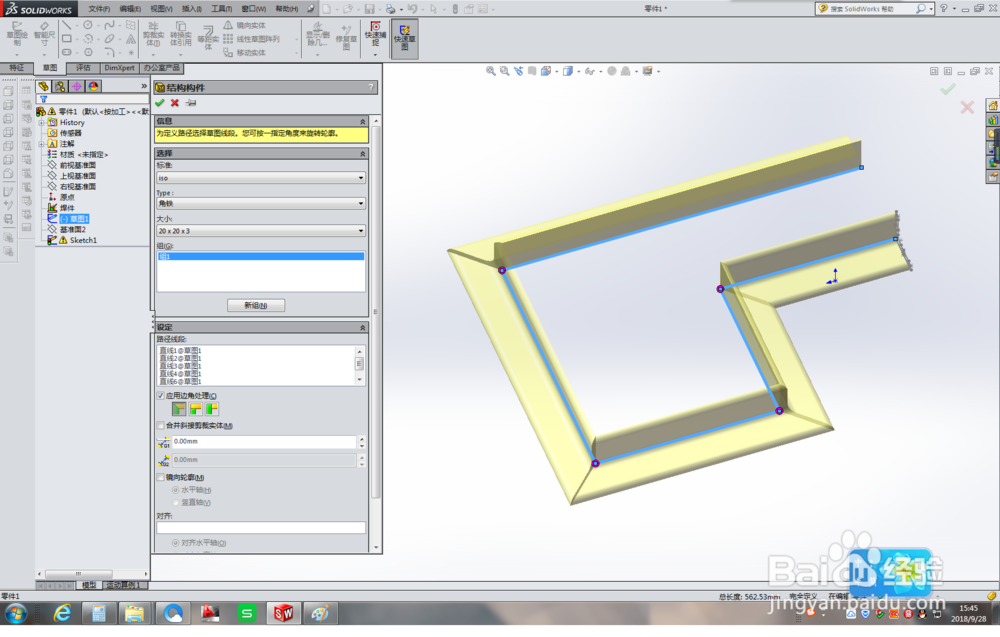

把剩下的线段全部选中，看看效果。如下图所示，默认的边角处理没有改变，但是方向却有两种。

7/7

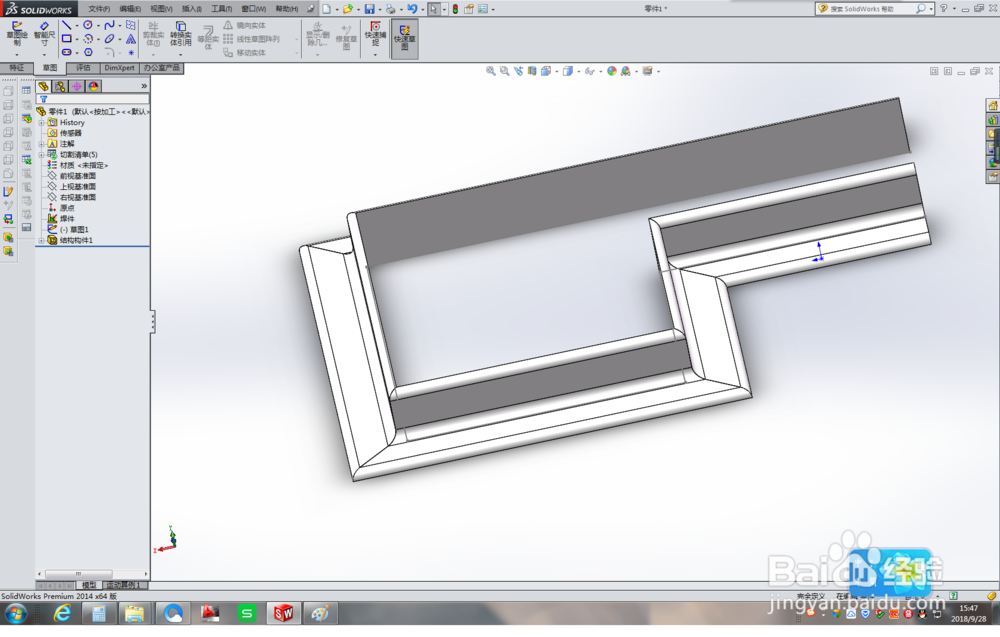

因为一切参数都是默认，而线段也选择完毕，所以直接完成吧。如下图所示，完成只有的结构构件。
