相信有不少小伙伴在使用SolidWorks软件的过程中都会或多或少使用弯曲命令，在使用命令的过程中，同学们也碰到了各种各样的疑问，今天小编就以一个例子给大家讲解一下。工具/原料more一台电脑SolidWorks软件方法/步骤1/6分步阅读

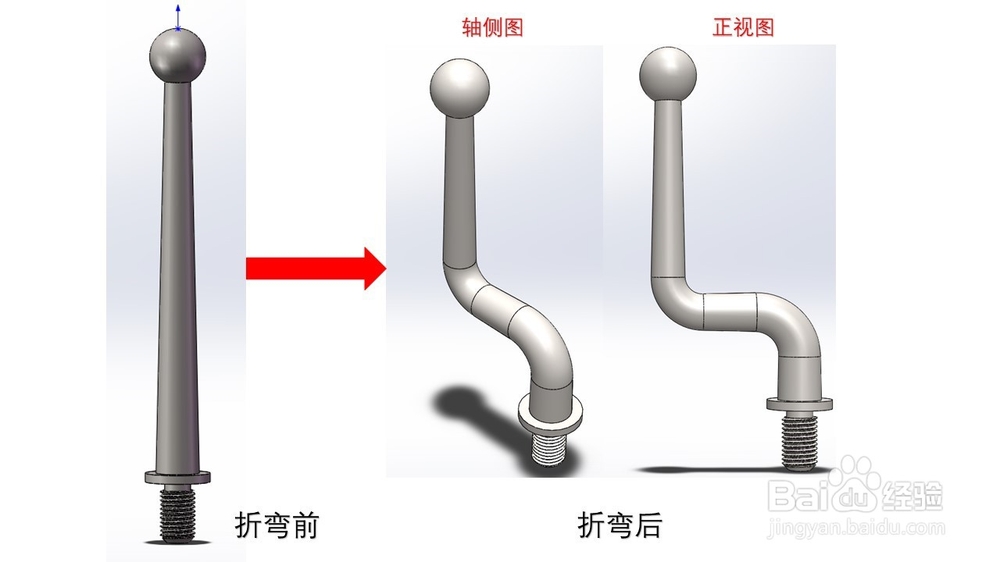

【实例展示和建模思路】如下图所示，这零件整体来说比较简单，原型为一个“直杆”，折弯两次后成形。如果把折弯件的正视图看做XY平面，那么此折弯只是一个维度的折弯，较为简单。总体思路是创建模型---创建折弯辅助线---折弯命令。建议坐标原点选择合适的位置，以便计算折弯线的长度和折弯截面的坐标。此例的坐标原点选在模型上方的顶点。

2/6

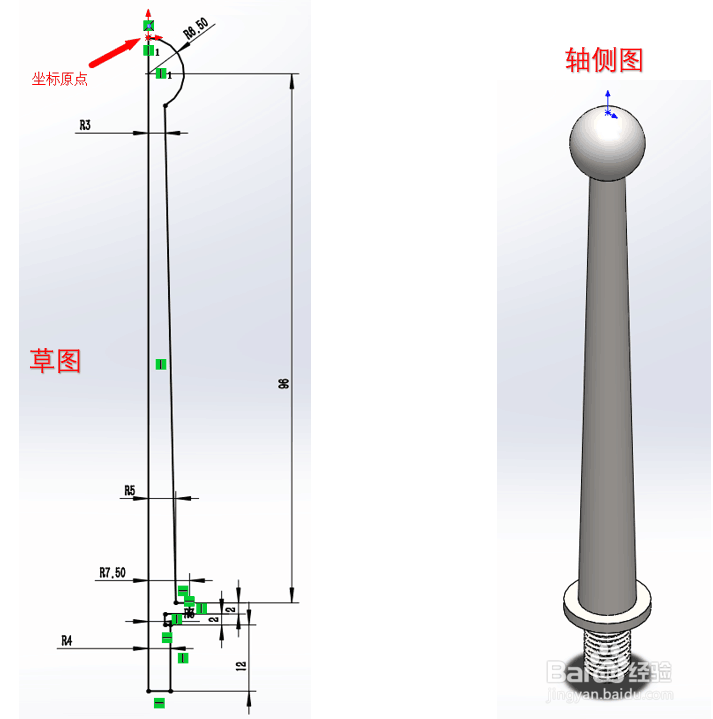

【创建模型】模型较为简单，以任何的方式创建均可，这里选择【旋转】命令创建模型，注意底部倒角和螺纹，模型创建的草图和轴侧图如下所示（上部圆球顶端的坐标我们记作（0，0，0））：

3/6

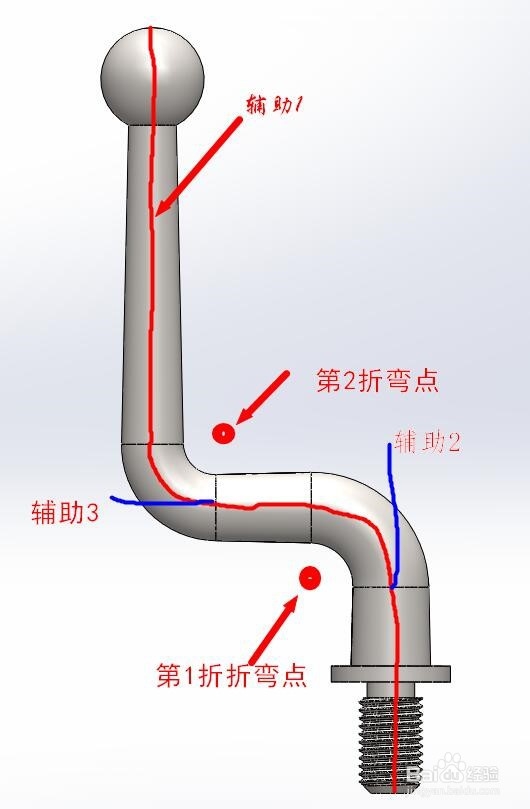

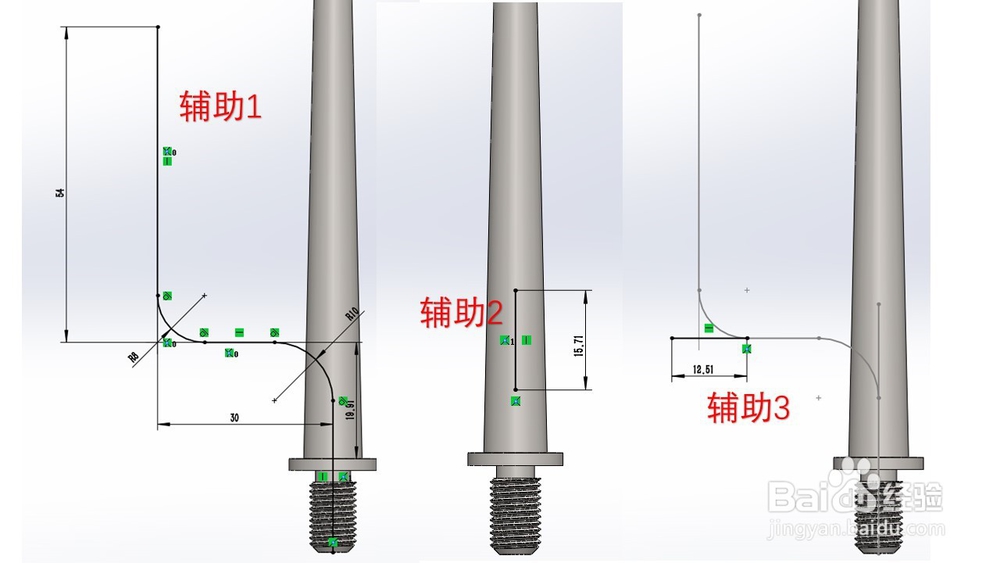

【创建弯曲辅助线】注意这里我们先看一下模型树，我们把第1个辅助草图记作“辅助1”，第2个辅助草图记作“辅助2”，第3个辅助草图记作“辅助3”；下面讲解各辅助草图的做法。我们设想，这个工件是按照图中辅助1的路径进行折弯的，折弯线内侧的材料被压缩，折弯线外侧的材料被拉伸，即：辅助1的总长度应该等于原工件的总高度；辅助2的长度等于四分之一圆周长，这里辅助2对应的圆角半径为10；辅助3的长度等于四分之一圆周长，这里辅助3对应的圆角半径为8；3个辅助草图如下所示：

4/6

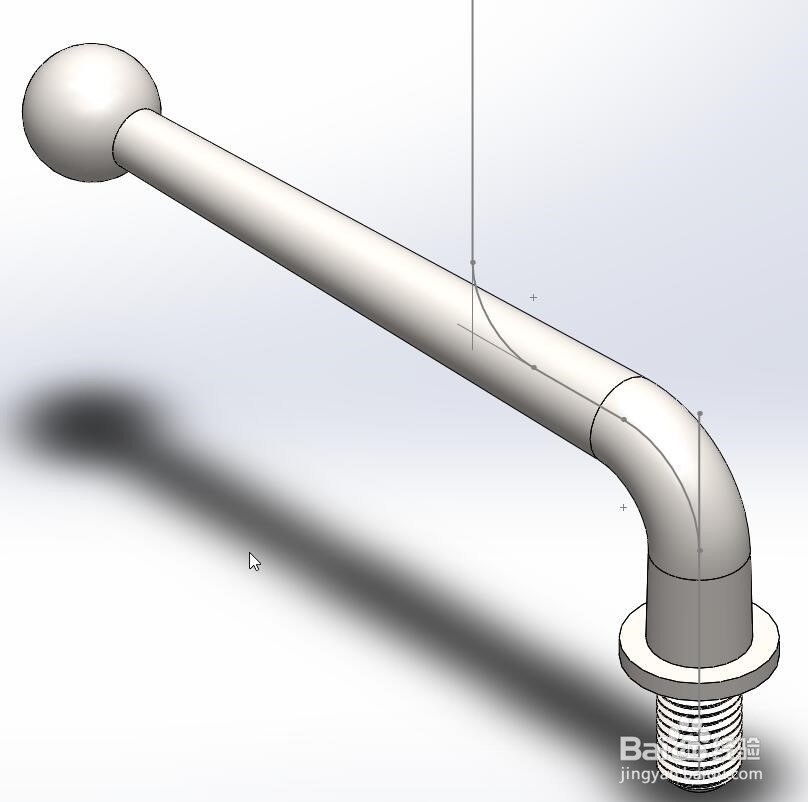

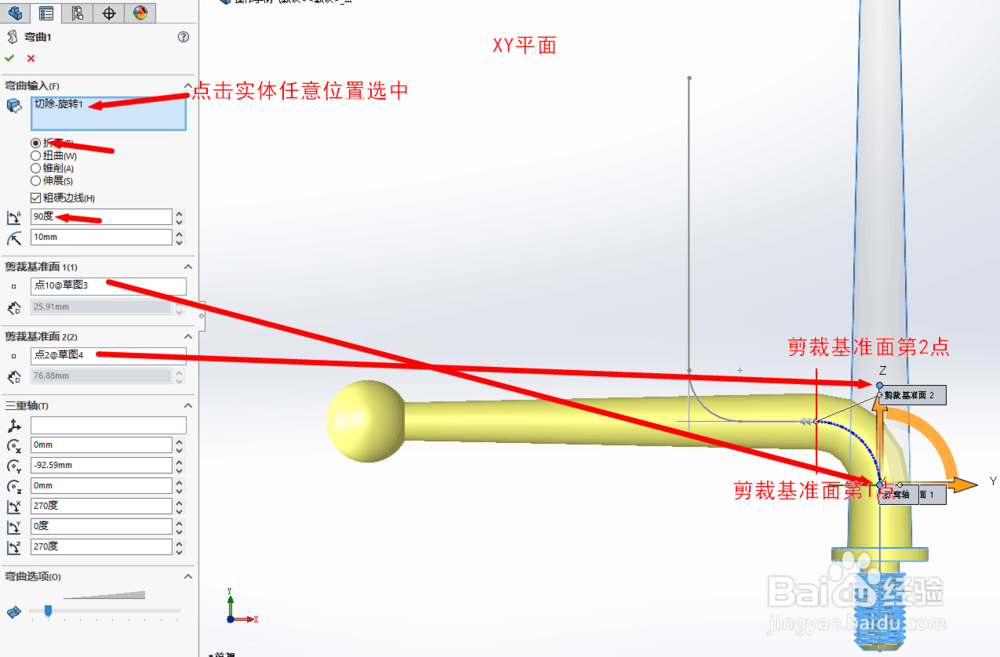

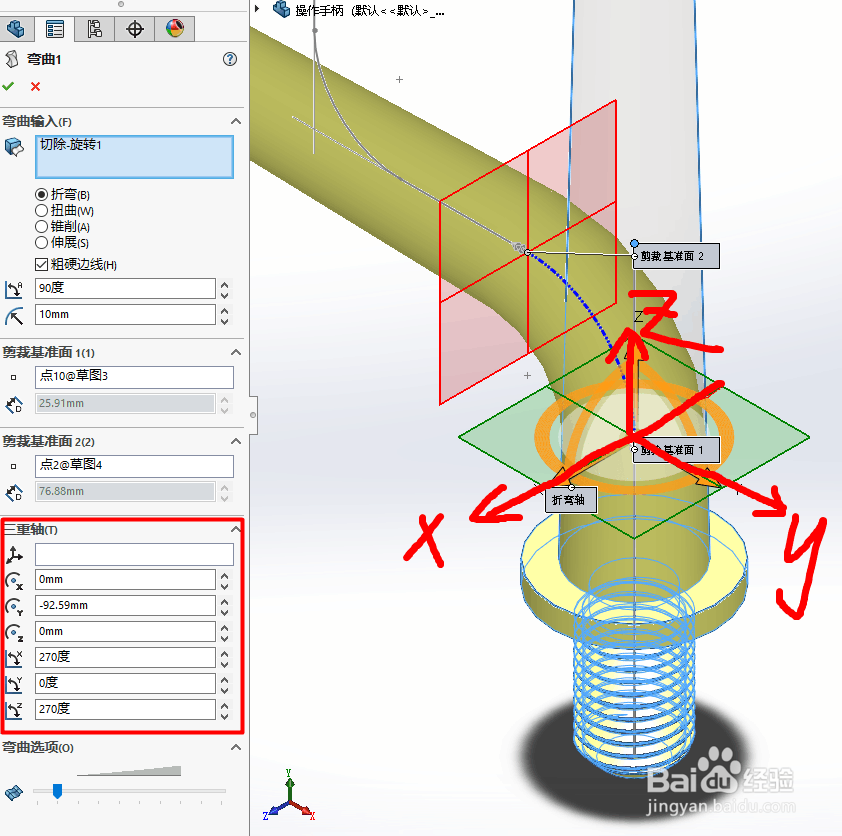

【弯曲】这里弯曲我们分两步来做。主菜单栏【插入】---【特征】---【弯曲】，弹出的对话框如下所示；此步骤第1张图为正视图，第2张图为轴测图。各个输入框的提示内容如图所示；显然折弯轴为XY平面与XZ平面的交线，且折弯轴通过辅助1的下顶点，那么轴的坐标X,Z都为0，Y值可在工件未折弯前的草图中直接度量得出。折弯完成后如图所示：

5/6

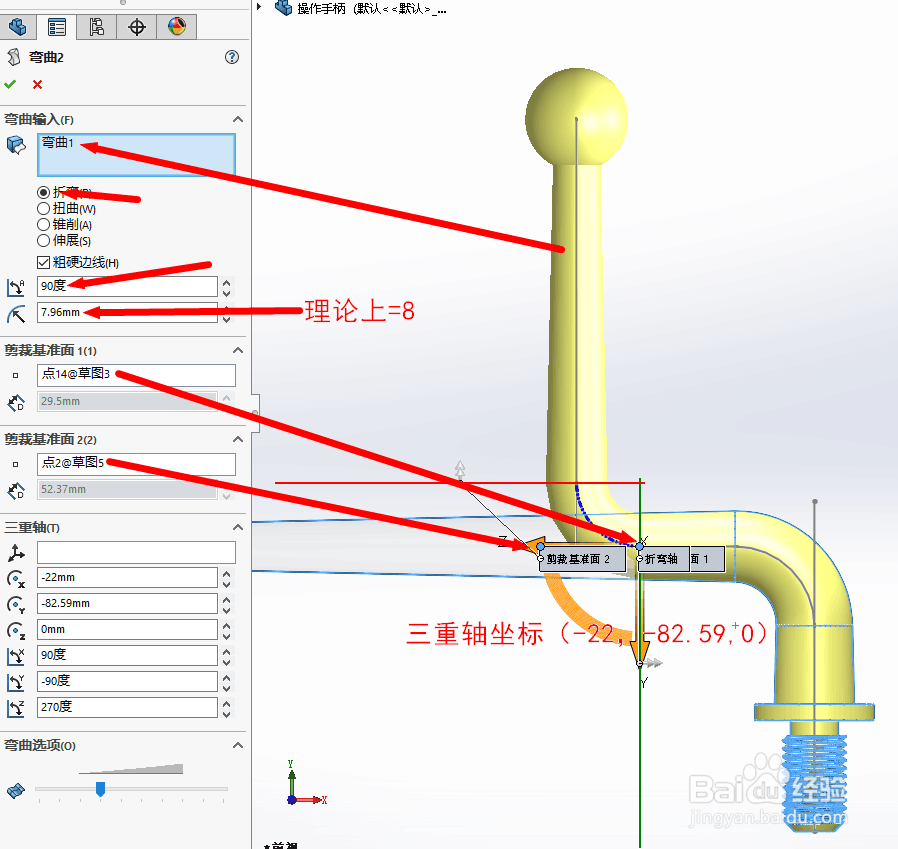

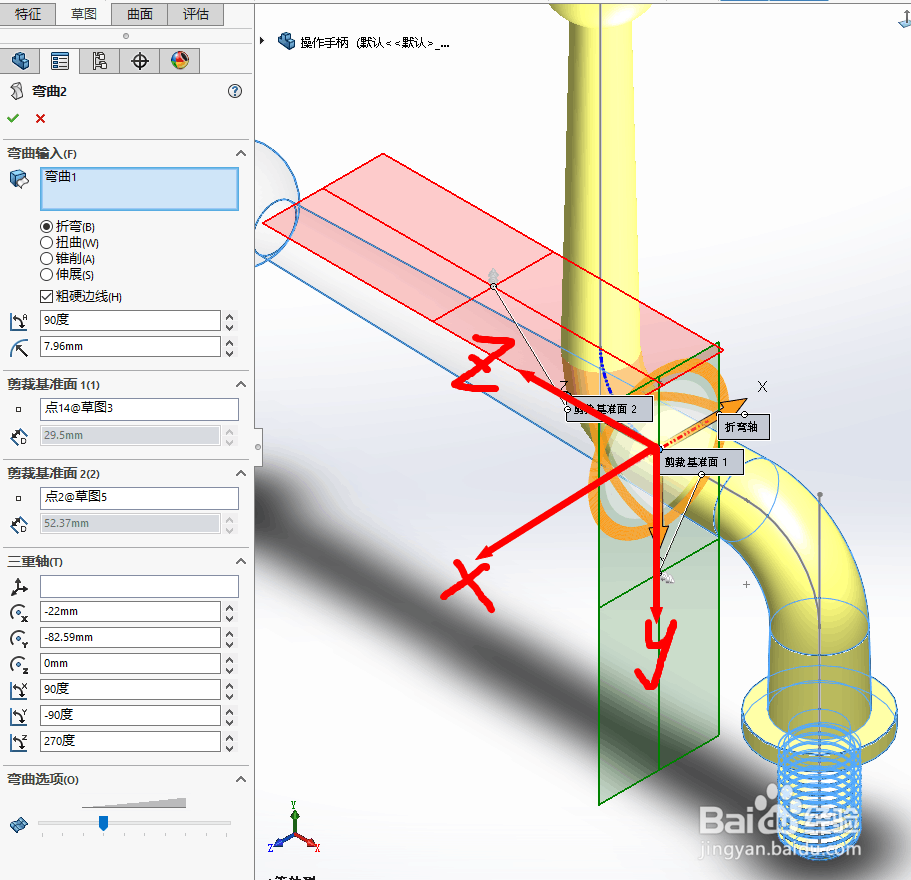

【弯曲】做第2次折弯：主菜单栏【插入】---【特征】---【弯曲】，弹出的对话框如下所示；此步骤第1张图为正视图，第2张图为轴测图。各个输入框的提示内容如图所示；

6/6

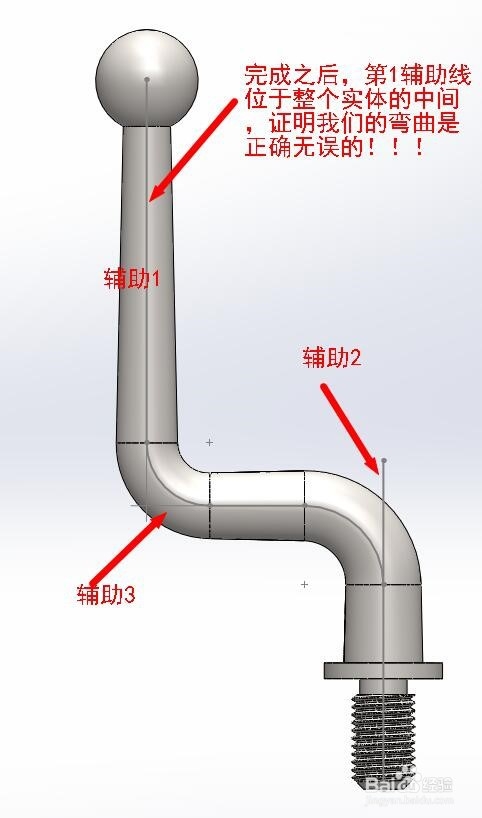

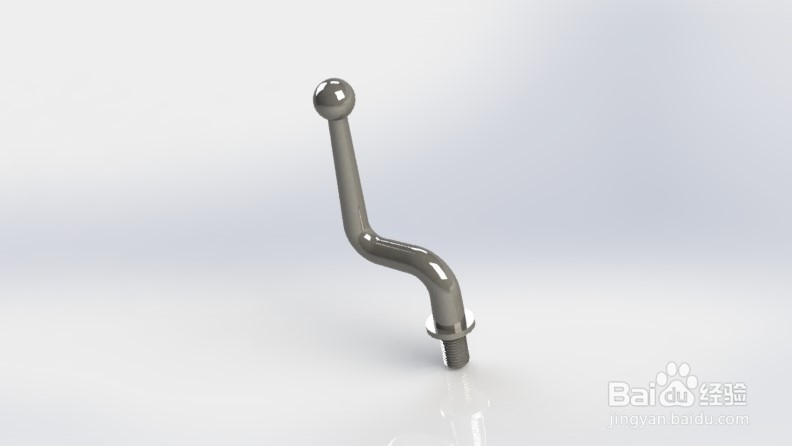

【完成】渲染一下，效果图

注意事项

默认情况下，弯曲轴很可能不是我们想要的轴，这时候通过调整轴周围的3个转动盘，直到我们想要的那个轴为止
