SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。SCADA系统是以计算机为基础的DCS与电力自动化监控系统；它应用领域很广，可以应用于电力、冶金、石油、化工、燃气、铁路等领域的数据采集与监视控制以及过程控制等诸多领域。SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制。品牌型号：HUAWE MateBooK70系统版本：WINDOWS10软件版本：博图15方法/步骤1/9分步阅读

捷米特JM-ETH-CJ转以太网模块支持工控领域内绝大多数 SCADA 软件（上位机监控组态软件）。支持 OPC 通道的SCADA（上位组态软件）以 OPC 方式与 PLC 通讯。

捷米特JM-ETH-CJ不占用 PLC 通讯口，即编程软件/上位机软件通过以太网对 PLC 数据监控的同时，触摸屏可以通过复用接口与 PLC 进行通讯。转以太网模块支持工控领域内绝大多数 SCADA 软件，支持欧姆龙以太网协议和透传两种通讯方式。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

1 转以太网模块连接编程软件

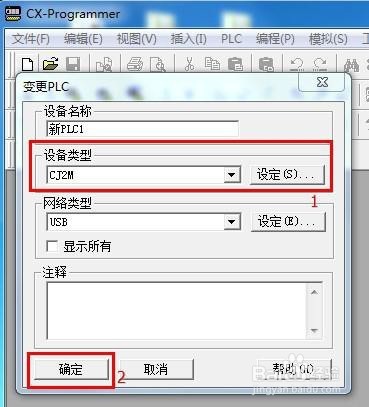

打开编程软件 CX-Progarmmer，新建工程，选择正确的设备类型并设定正确的机型，点击“确定”；

2/9

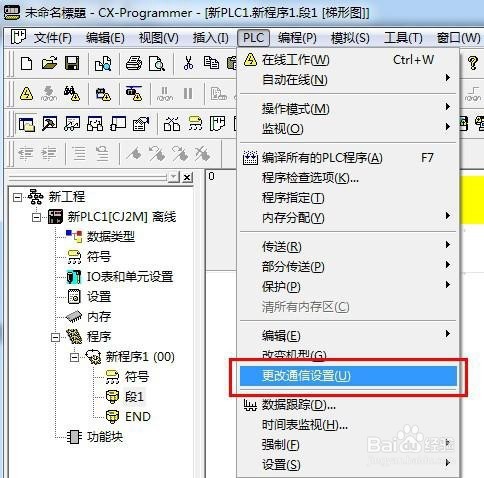

在菜单栏 PLC 中选择“更改通信设置”选项；

3/9

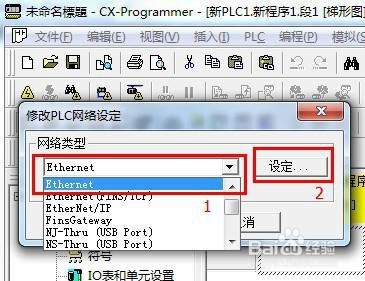

在跳出的提醒选项中选择“Ethernet”，并点击“设定”；

4/9

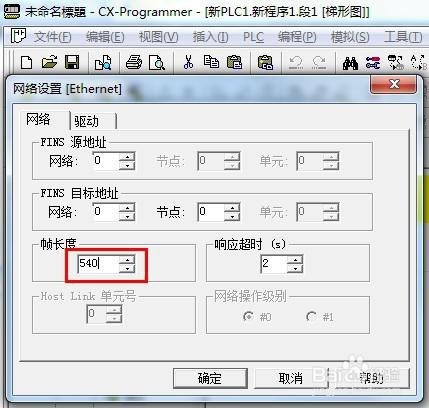

在跳出的网络菜单栏中，键入“帧长度 540”，其他默认；

5/9

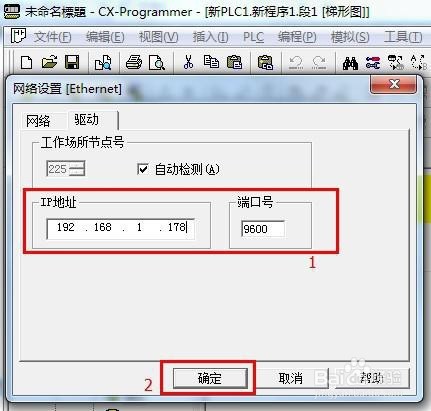

在驱动菜单栏中，键入 JM-ETH-CJ 的 IP 地址和端口号；

6/9

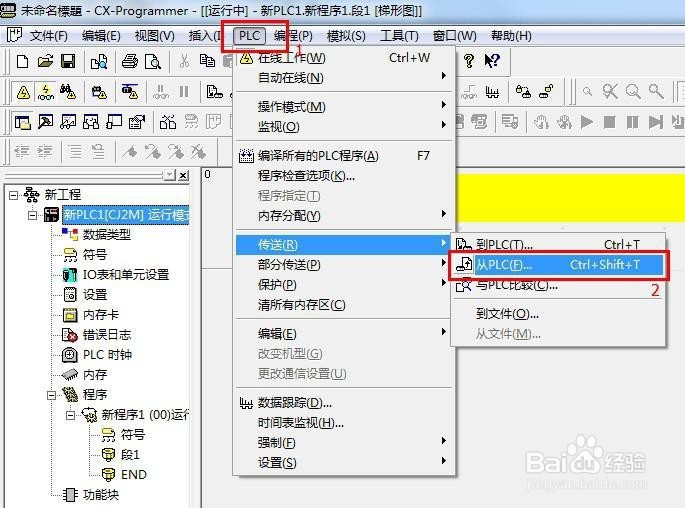

在“PLC”菜单中，选择“传送”中的“从PLC”，上载PLC 程序；

7/9

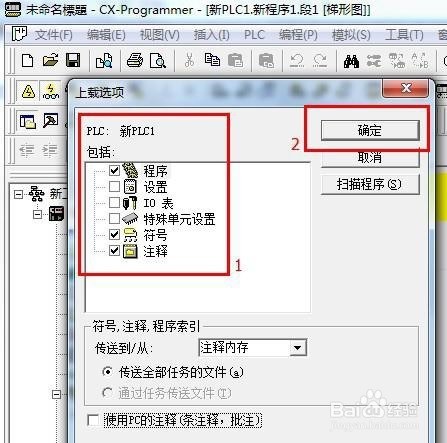

选择要上载的 PLC 内容，并点击“确认”；

8/9

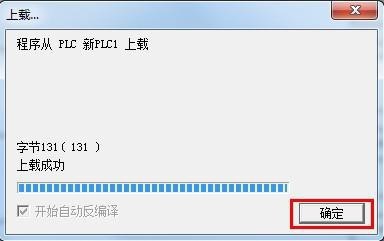

提示 PLC 程序上自成功，点击“确认”。

9/9

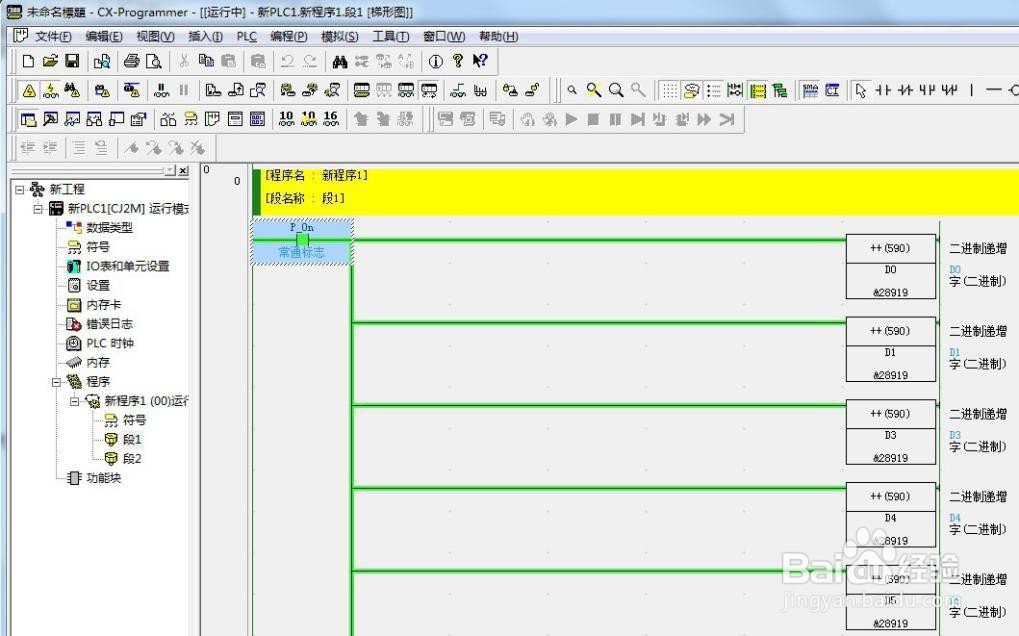

PLC 程序上载完成，进入运行监视状态；
