测定绝缘电阻和吸收比可以灵敏地发现变压器绝缘的整体或局部受潮；检查各部件绝缘表面的脏污及局部缺陷；检查有无短路、接地及瓷件破裂等缺陷。测定绝缘电阻与吸收比一直是变压器绝缘试验中常用方法之一。工具/原料more绝缘电阻仪测试仪测试线方法/步骤1/3分步阅读

被试品温度的测量

干式变压器测量环境温度作为被试品的温度；

油浸变压器测量顶层与底层油的温度，其平均值作为被试品的温度；当顶层与底层油的温度相差不大时，顶层的温度作为被试品的温度。

2/3

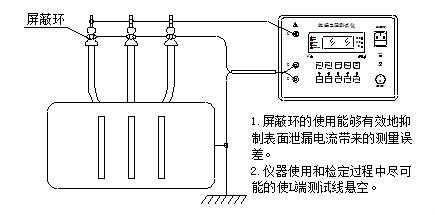

按照第下面接线示意图连接试验线路，应尽可能使连接线悬空。必须支撑时，应确认支撑物的绝缘状态和绝缘距离，以保证测量结果的可靠性。

3/3

用功能开关选取测量电压，按高压开关按钮开启测试高压（表盘右上角红色指示灯亮），按第8项的要求，记录数字屏的测量参数，读数完毕后，关闭高压开关（红色指示灯灭），数字屏的显示被试品的残余电压，待被试品的残余电荷放完后，关闭功能开关。

绝缘电阻测试仪的操作说明1/6

将被测设备，用仪器配备专用测试线连接，参考下图牢固、可靠连接。

2/6

开启仪器“电源开关”，仪器显示当前环境温度，此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。按“启/停”按键后对应指示灯点亮，仪器启动高压。

3/6

仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按“启/停”按键对应指示灯熄灭，仪器关闭高压。

4/6

仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S蜂鸣器长鸣，其间每间隔15S短鸣；测试中仪器自动记忆15S、60S、600S时刻绝缘电阻值；在记忆60S、600S绝缘电阻值后显示吸收比、极化指数(约5秒)并记忆。

5/6

数据记忆后，按“提取存储值按键”后对应指示灯点亮，LCD显示对应记忆数据约5秒。（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除。）

6/6

连接AC220V充电电源接口后，“充电”指示灯闪动,充满后“充电”指示灯长亮。(若长时间不使用仪器，请保证3～5个月充电一次。)

注意事项

测量时，应注意残余电荷对测量结果的影响，放电时间不少于充电时间

仪表L端为高压，高压接通时不要触及端子及连接线
