我们在建立整车三维模型的过程中，经常要在部件之间创建连接关系，CATIA有标准件库可以直接调用，不用单独建立标准件的三维模型模型，给工作带来很大的方便，本经验教会大家如何在CATIA中直接调用标准件库。工具/原料moreCATIA电脑方法/步骤1/5分步阅读

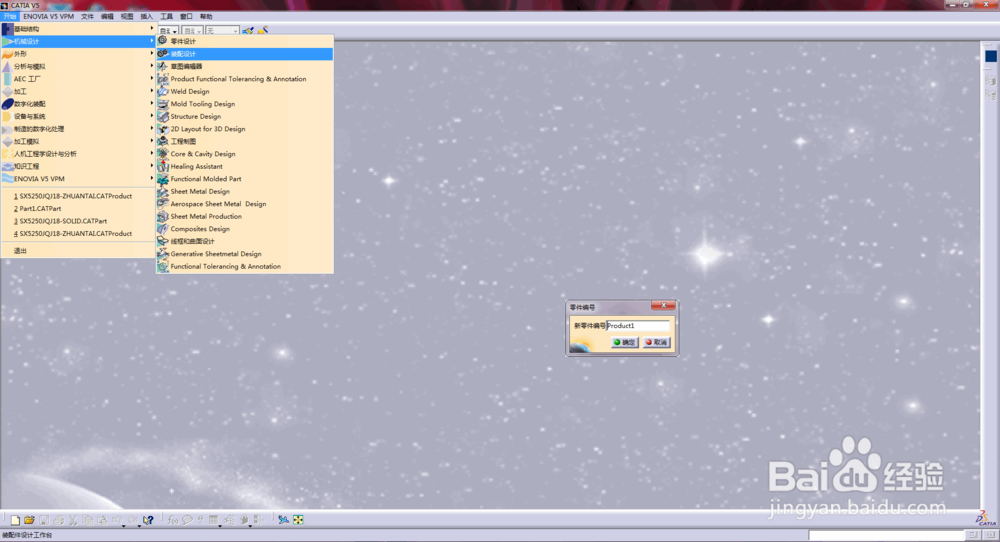

首先我们打开CATIA，在开始菜单中我们选择机械设计，在弹出的列表中我们单击进入装配设计模块；

2/5

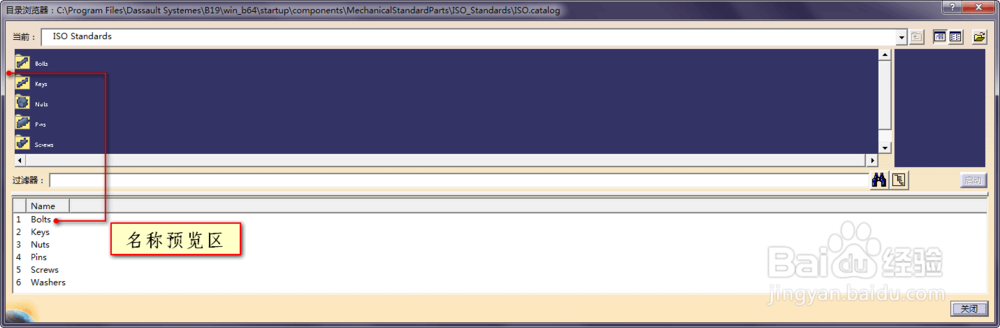

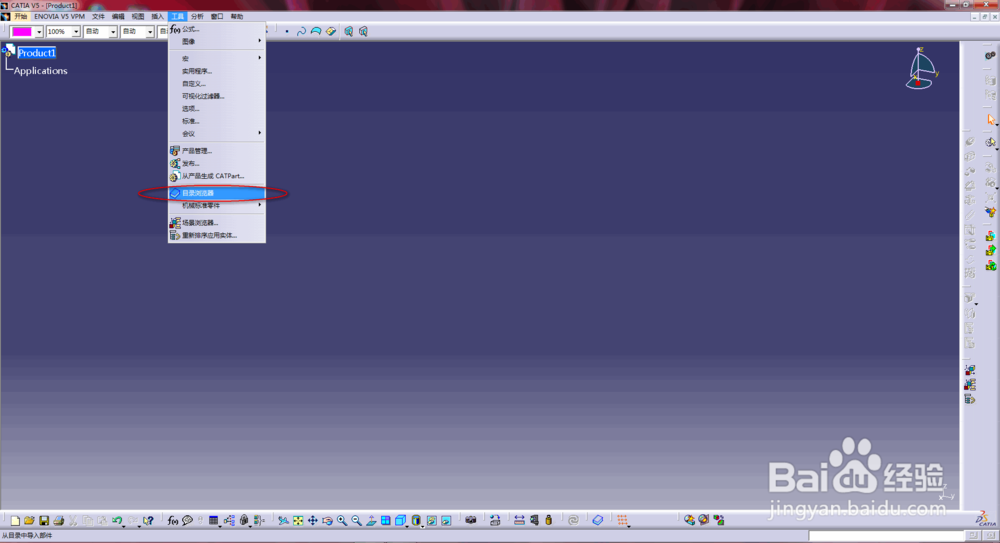

在工具选项中我们选择目录浏览器，如下图所示，在弹出的对话框中我们可以看到共分为上下两栏，上栏为3D显示区，下栏为名称浏览区；

3/5

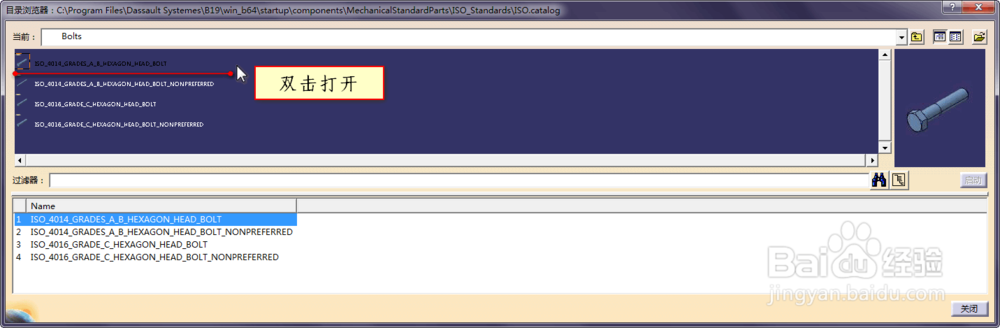

我们在3D显示区双击打开ISO_4014六角头螺栓列，自动进入下一步骤；

4/5

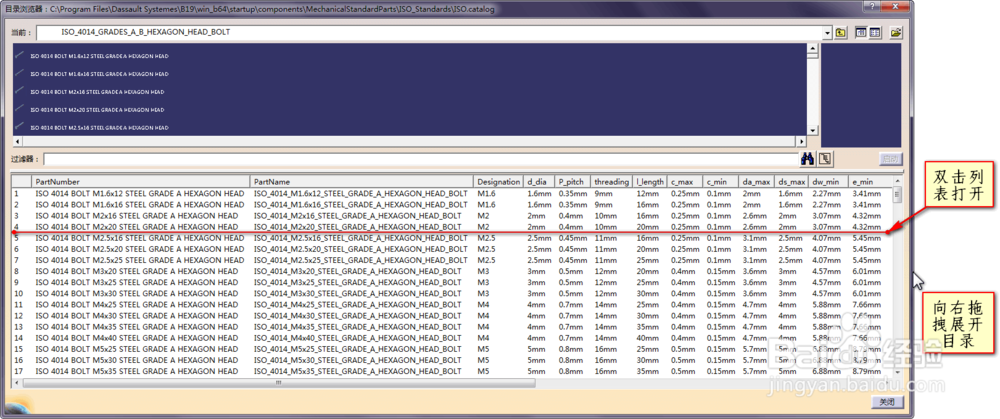

可以看到可供选择的六角头螺栓的尺寸有很多，都是ISO国际标准件，我们可根据需要在下栏中双击选择我们需要的六角头螺栓的尺寸，这里可以在树形条中按住鼠标向下拖动；

5/5

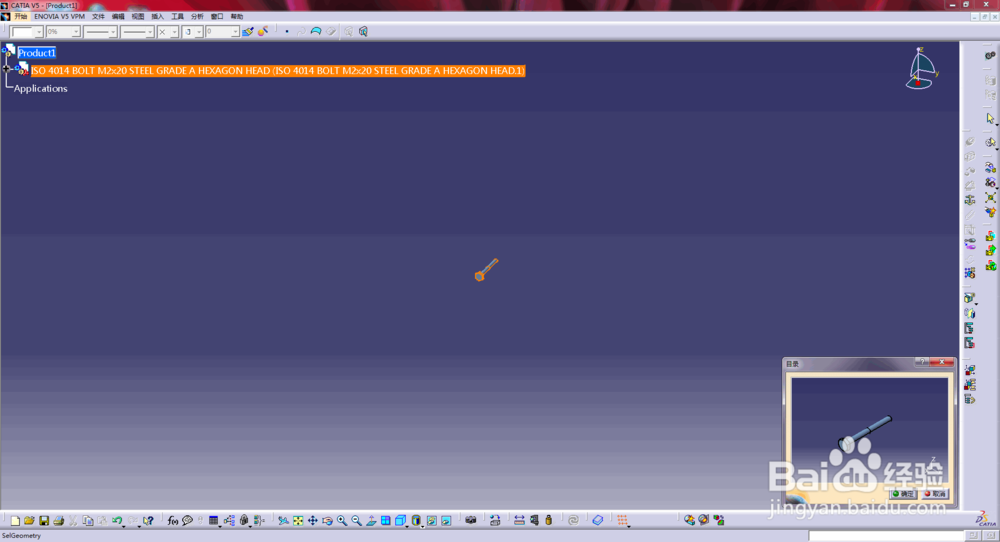

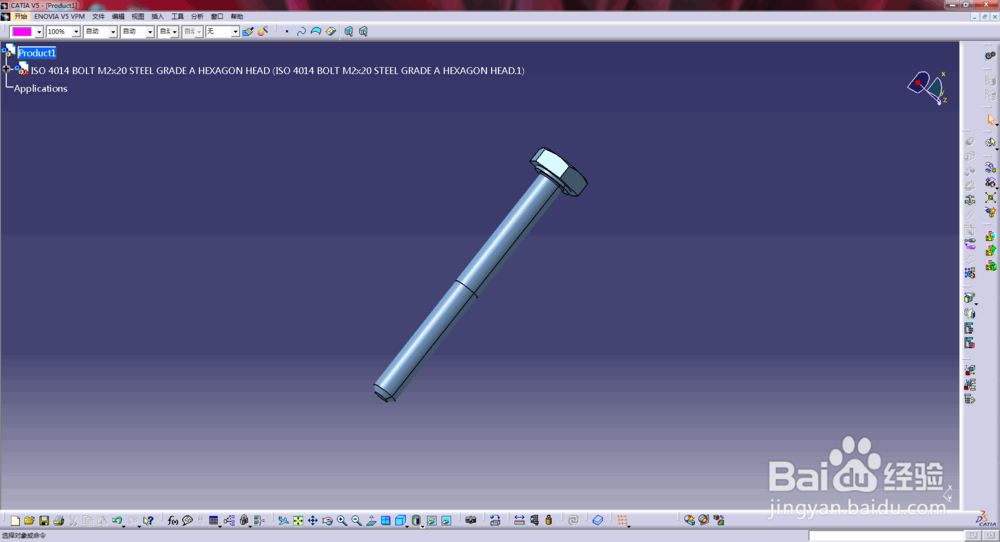

这时我们选择的标准件会自动插入创建的装配体中，并在右下角产生一个图形预览显示框，单击确定并关闭目录浏览器，完成标准件的调用操作。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
