下面小编将花一些时间介绍DW14-300/100X单体液压支柱零部件，你可能不认识，不过没关系，您马上就能了解它，下面马上进入我们的DW14-300/100X单体液压支柱的零部件组成介绍。sh09工具/原料moreDW14-300/100X单体液压支柱单体液压支柱方法/步骤1/3分步阅读

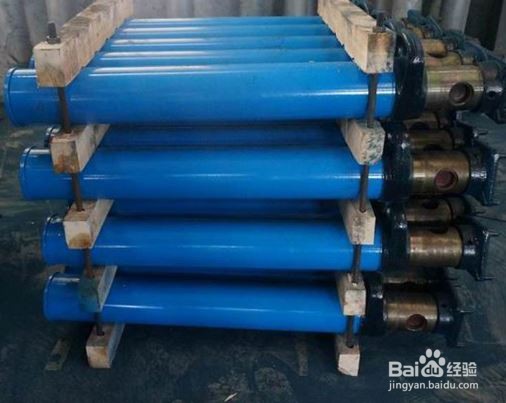

DW14-300/100X单体液压支柱是一种外部供液的恒阻式单体液压支柱，是机械化普采工作面 的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及 较厚煤层工作面。

2/3

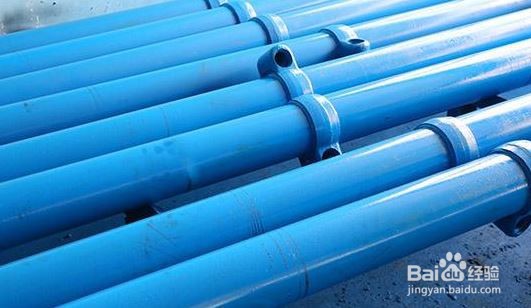

DW14-300/100X单体液压支柱零部件组成

由1、顶盖2、密封盖组件3、活柱4、手把阀体5、油缸6、复位弹簧7、底座S、三用阀8，14、O形圈9， 13，15、挡圈10、弹性园柱销11、防尘圈12、Y形密封圈16、连接钢丝17，18、导向环等零部件组成。

3/3

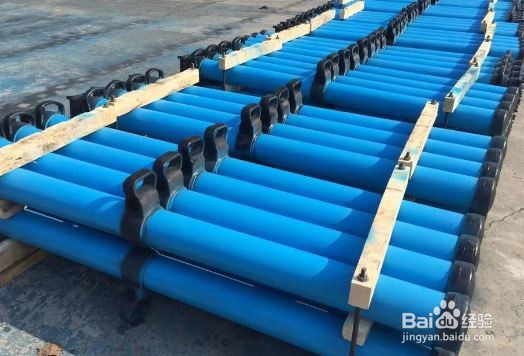

DW14-300/100X单体液压支柱技术参数

型号DW14-300/100X

大高度(mm)1400

小高度(mm)900

工作行程（mm)500

重量(kg)39.9

阀距中煤机械顶梁距离(mm)132

初撑力(KN)118-157

泵站压力(MPa)15-20

升柱速度mm/s ≥60

降柱速度mm/s ≥40

油缸直径mm 100

工作介质2%乳化液

额定压力(MPa)38.2

工作阻力(KN)300

注意事项

注意：本单体液压支柱初撑力为118-157(KN)

本单体液压支柱升柱速度mm/s ≥60，降柱速度mm/s ≥40
