我们在创建工程图时经常会需要导出产品的刨截面来显示说明产品内部结构或线路，接下来我们来看看如何创建。（看此文需要会基础proe导工程图，详情查看经验引用）工具/原料morePROE5.03D图方法/步骤1/8分步阅读

首先用PROE打开需要创建刨截面的3D图。

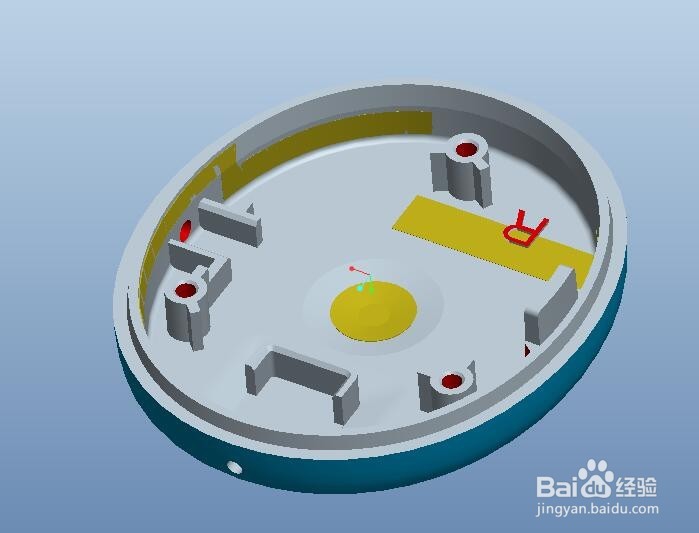

以图示为例，黄色线路在模型内部，如果使用线框导图会使得工程图混乱不清晰。那就需要我们用刨截面的方法来显示内部线路。

2/8

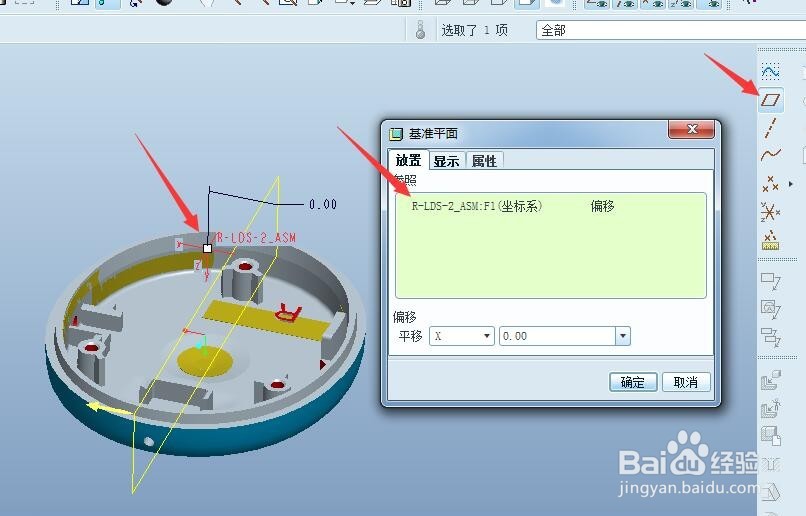

根据需要的刨截面来创建基准平面，后面会用这个基准平面来刨开产品。

基准平面可用点、线、平面、坐标系、等创建。

需要多个刨截面时可以创建多个基准平面

3/8

进入绘图模块

文件——新建——绘图——确定

4/8

插入视图并定向

在空白处长按鼠标右键——插入普通视图——缺醒方向——用户自定义——确定

（简单的产品建模过程中一般都是以XYZ三平面做基准，投影定向时直接选择用户自定义就好，不需手动定向）

5/8

投影

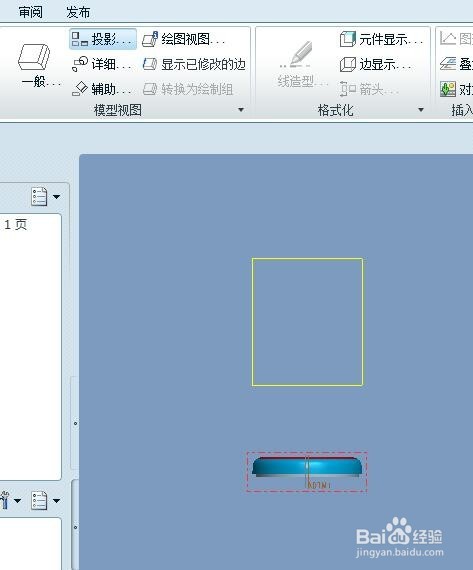

选中视图——单击投影

（把产品六向视图都投影出来方面后面剖面的选择）

6/8

选中需刨开的投影视图——点击右键——属性——截面——2D刨截面——加号——创建新的截面——平面——单一——完成——输入新的截面名称——选择我们刚才创建的基准平面

7/8

刨截面创建完成

保存副本，另存为需要的格式即可

8/8

因建模方法差异一些线条可能出现不完整的情况，这时需要在视图显示中把隐藏的一些面组骨架都显示出来。
