纬地道路设计8.0建立数模是关键一步但有些新手建立数模后三角构网会显示为大量三角形，这是错误。为什么会发生这样的错误，如何改正？答案：这是因为原始的CAD地形图是二维地形图，需要在纬地道路8.0中进行地形图设置，变为三维地形图。工具/原料more纬地道路8.0CAD2012及以上解决方法——二维地形图变三维地形图1/2分步阅读

纬地道路8.0——地形图——等高线设置

等高线逐根赋值

2/2

设置等高距后，再设置第一根和最后一根等高线的高程，可以进行等高线“批量赋值”。

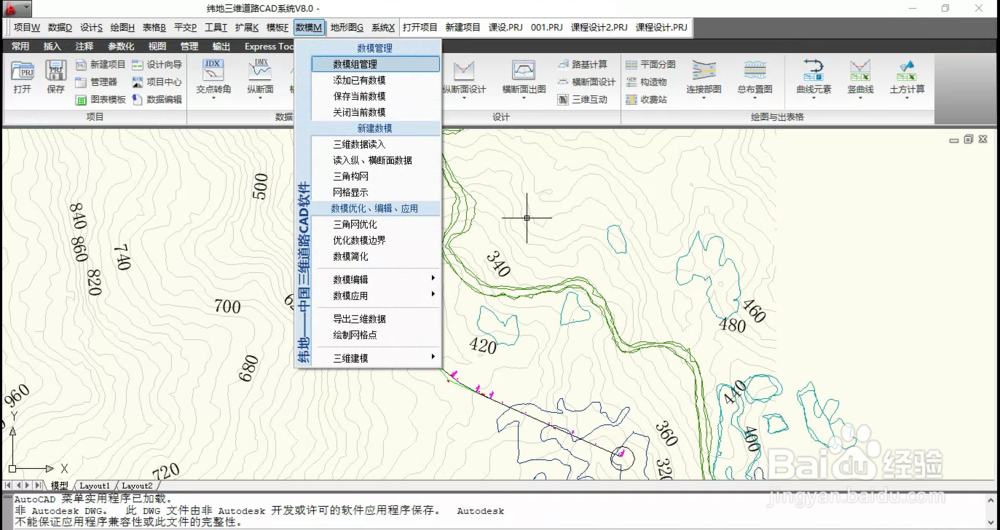

建立数模1/5

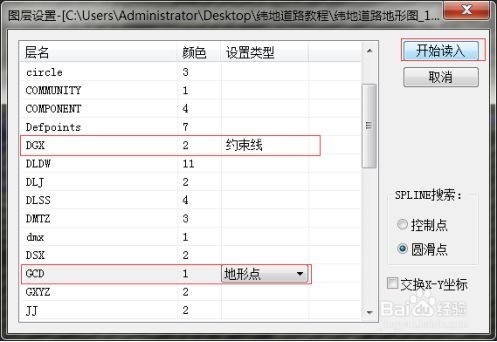

数模——三维数据读入——找到”等高线所在的图层“——选择“约束线”

2/5

有高程点的话，就找到“高程点所在的图层”——选择“地形点”。

如果没有高程点(地形点)可以忽略此步。

3/5

数模——三角构网

4/5

数模——网格显示(不显示而已，不要误以为没有做成功)

5/5

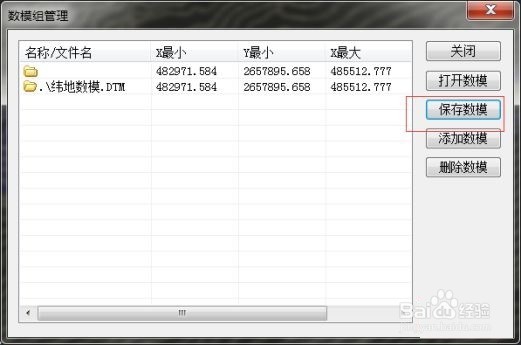

保存一下.DTM文件

附录：错误示例1/1

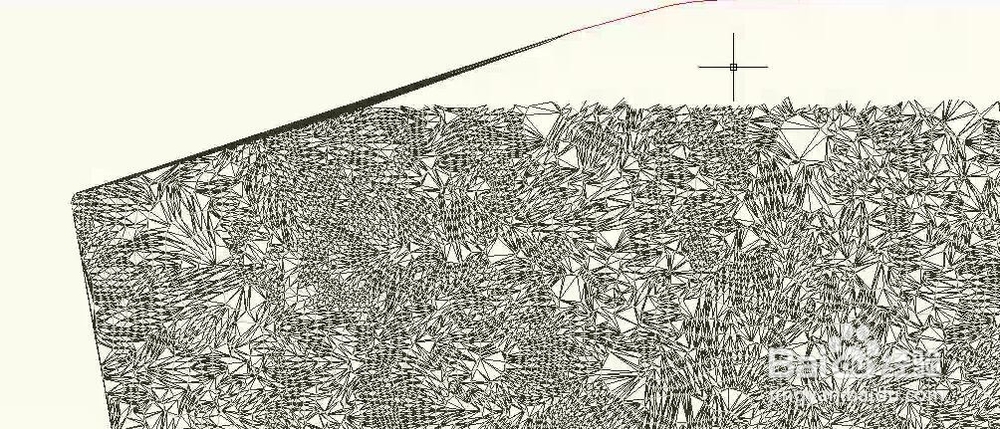

错误示例：二维地形图，直接进行：数模——三维数据读入——找到”等高线所在的图层“——选择“约束线”——三角构网——网格显示。

结果为：杂乱的三角形。
