拉伸特征是creo建模中最常用的特征之一，可以通过草绘一个轮廓，法向草绘平面拉伸出一定长度的方式来创建曲面。本经验跟大家分享，创建拉伸曲面的封闭端选项如何使用。品牌型号：creo软件系统版本：creo7.0软件版本：creo三维模型方法/步骤1/10分步阅读

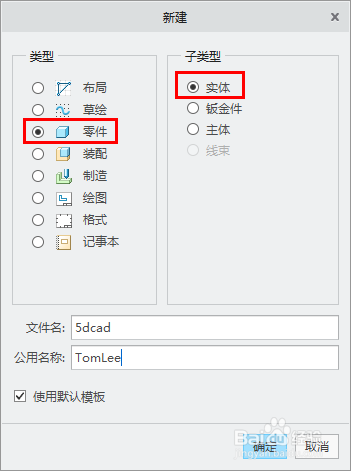

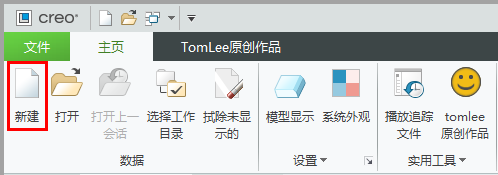

启动creo软件，在creo界面中点击新建文件图标，新建一个creo零件。

2/10

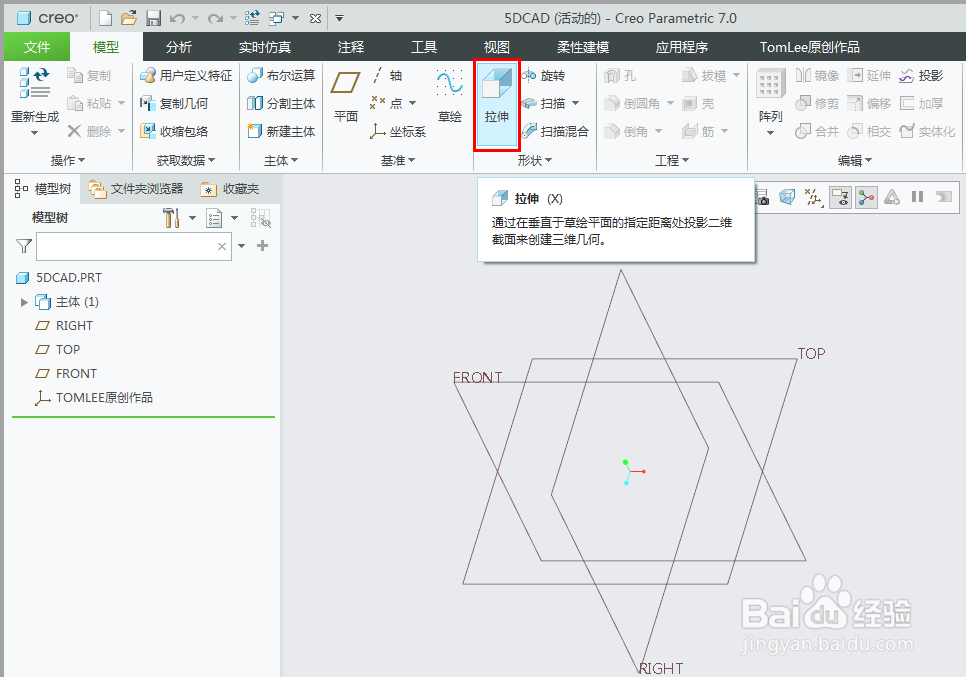

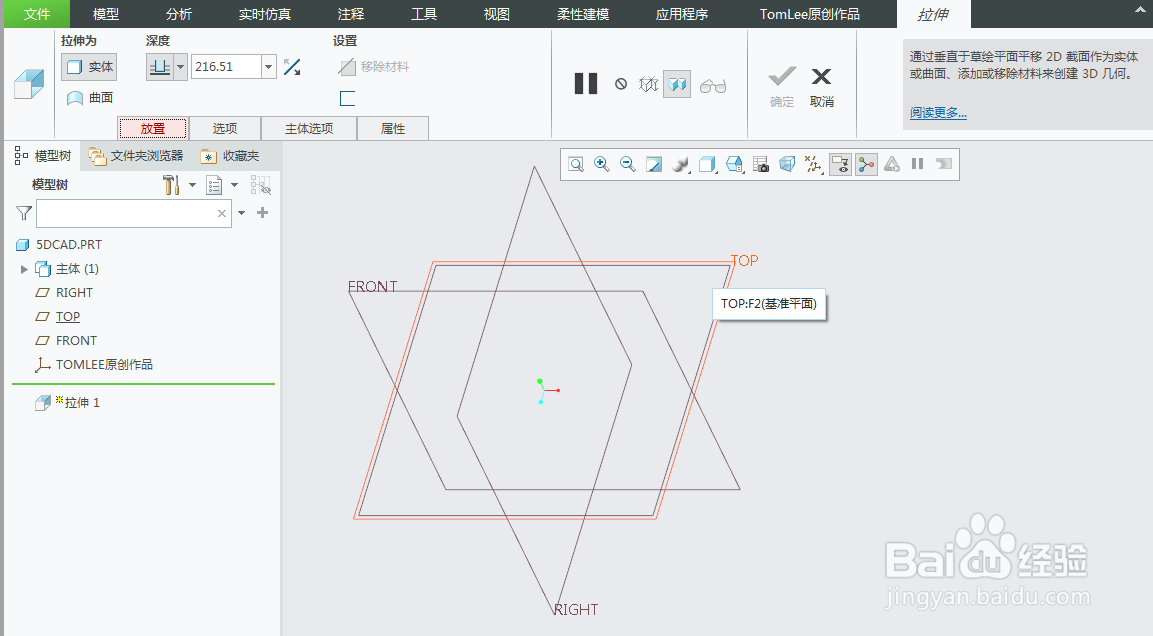

在creo软件界面，模型选项卡下点击拉伸图标，启动拉伸特征创建。然后直接选择一个平面进入草绘，例如这里我们选择TOP基准平面进入草绘。

3/10

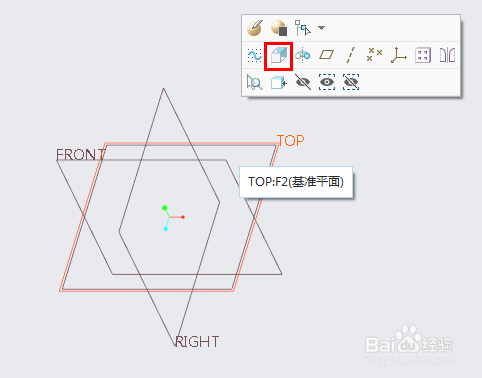

也可以先选择一个基准平面或者一个实体平面，然后在浮动工具栏中点击拉伸图标，启动拉伸特征创建。这样操作，就会默认前面选择的平面作为草绘平面。

4/10

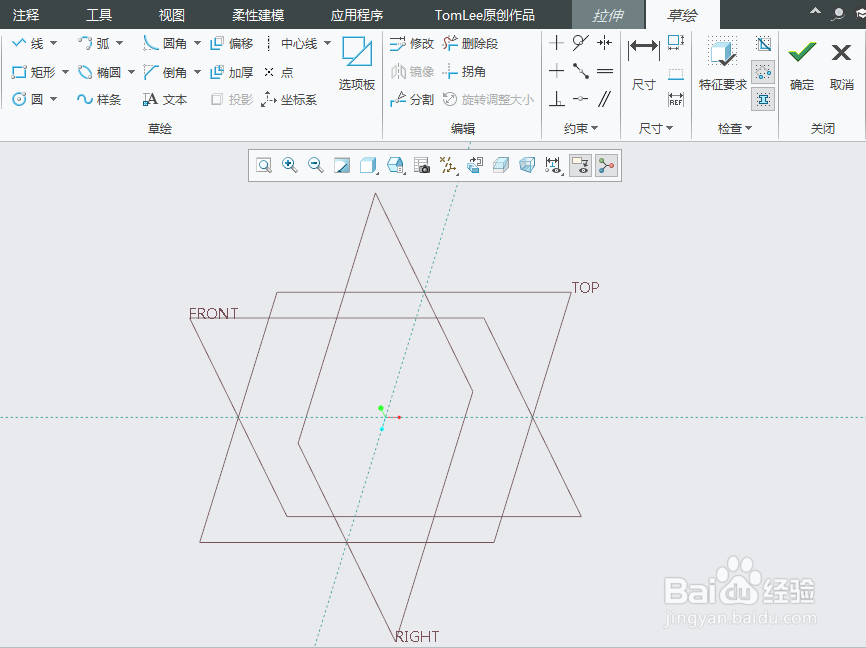

在creo草绘环境中绘制草绘轮廓，双击尺寸修改数值，回车键确认修改，还可以定义所需几何约束。

5/10

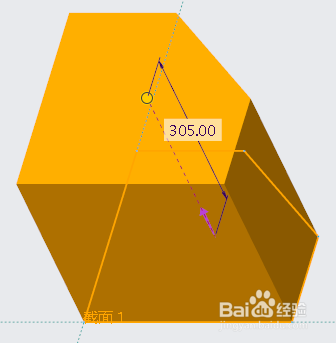

完成草绘轮廓后退出草绘环境，默认creo拉伸实体，从草绘平面法向单侧拉伸。

6/10

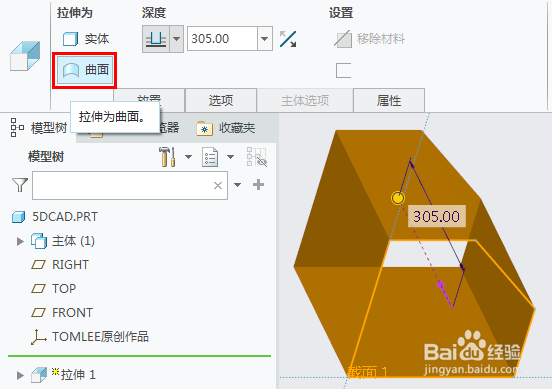

在特征操控板中将实体切换为曲面，这样拉伸的就是曲面了，由草绘平面法向单侧拉伸。

7/10

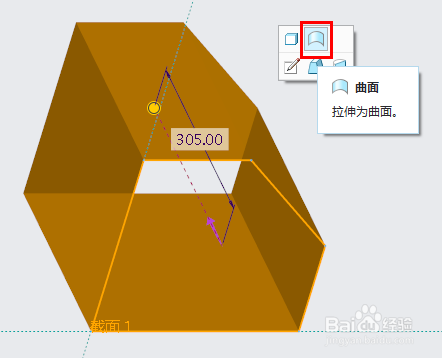

也可以在模型显示区空白位置单击鼠标左键，弹出的特征浮动工具栏中选择曲面图标。

8/10

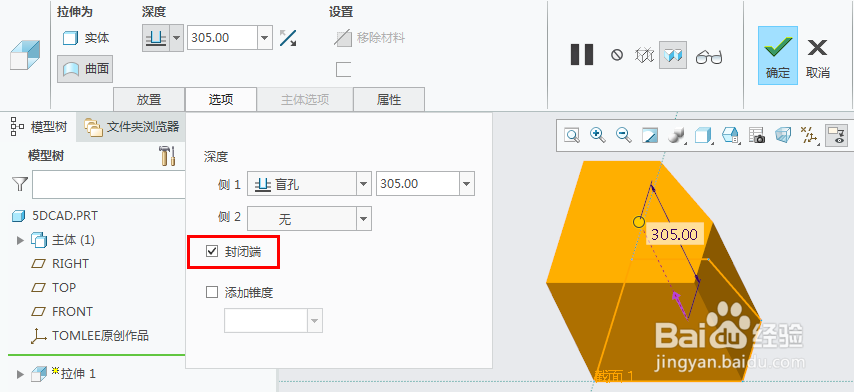

在特征操控板中的选项下勾选“封闭端”，这样拉伸的就是封闭的面组了，由草绘平面法向单侧拉伸。

9/10

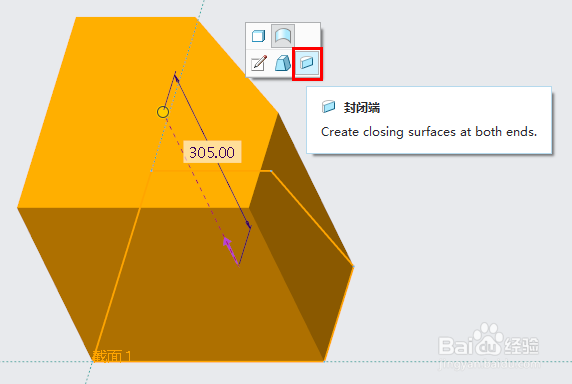

也可以在模型显示区空白位置单击鼠标左键，弹出的特征浮动工具栏中选择“封闭端”图标。

10/10

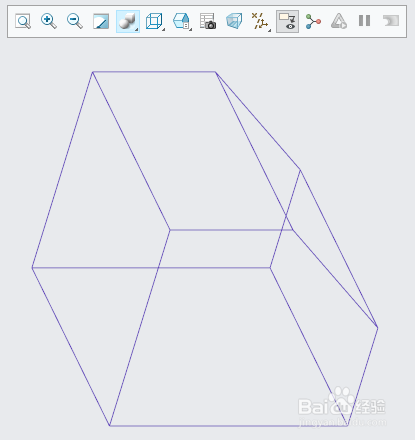

着色状态看起来跟实体好似一样，但是切换到线框显示就可以看到是面组了，由紫色线条显示。

注意事项

拉伸曲面封闭端选项可以在特征浮动工具栏选择。

封闭端选项可以让开放的曲面，变成封闭的面组。
