工程图模板的文件类型为drwdot，它是在新建工程图文件时使用的模板文件，图纸格式的文件类型为slddrt，它是在工程图里，在编辑图纸格式状态下，可以被选择用来替换现有模板格式的文件。当我们选择了一个工程图模板创建新工程图时，发现模板格式需要替换更改时，例如纵向图纸改横向图纸，可在工程图里选择格式文件来替换，无需再重新创建工程图。工具/原料more电脑SolidWorks绘图软件方法/步骤1/7分步阅读

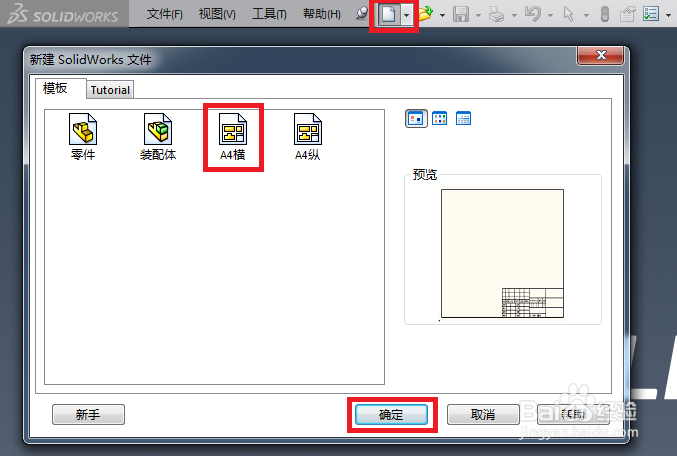

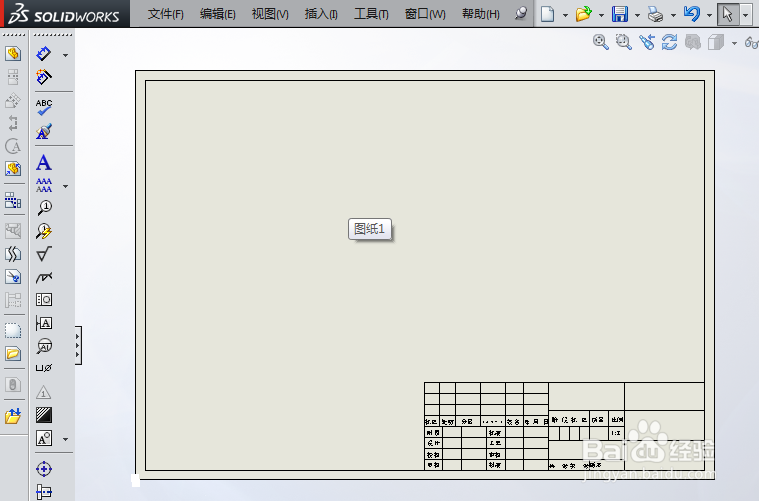

首先，用现有的工程图模板创建一个新工程图，例如以我创建的模板“A4横”创建一个横向的工程图。

2/7

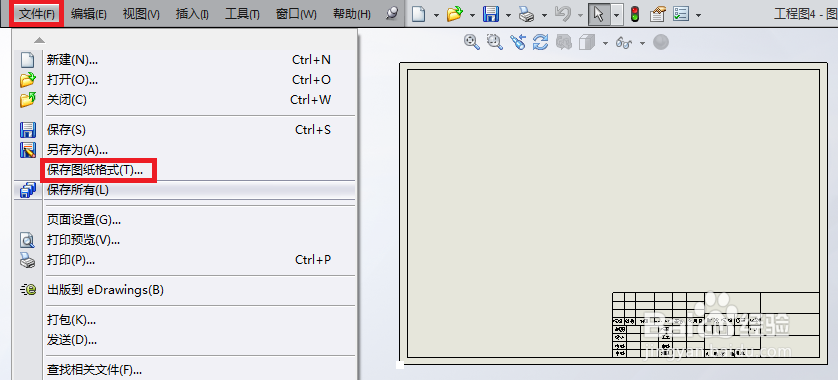

新工程图创建好后，将此工程图保存为图纸格式文件。单击“文件”→“保存图纸格式”。

3/7

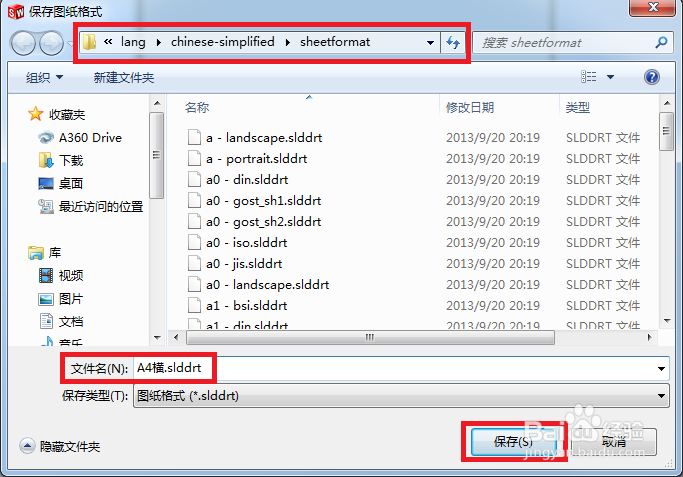

在保存图纸格式对话框里，系统自动打开到solidworks默认的图纸格式保存的文件夹里，接着，在“文件名”处输入同我工程图模板一样的名字后，单击“保存”。此时，一个“A4横”的图纸格式文件建立好了。以下是使用到该文件时的演示步骤。

4/7

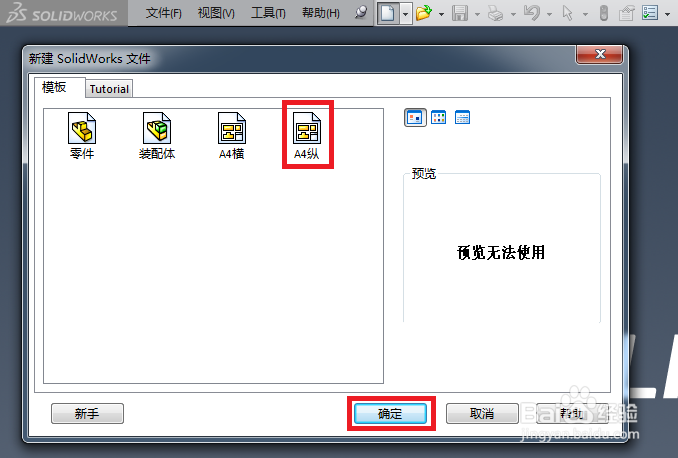

创建一个纵向的工程图，此次以我的模板“A4纵”来创建，然后，我将在纵向的工程图里修改成横向的。

5/7

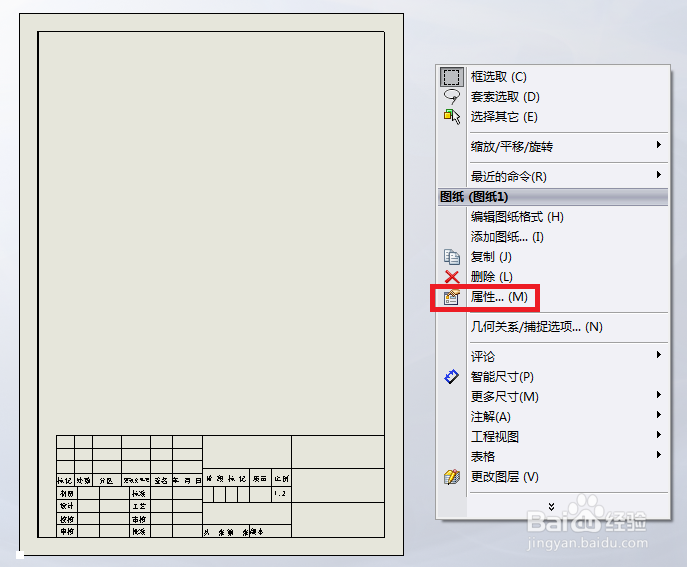

创建好纵向的工程图后，鼠标右键单击图形区域，在弹出的菜单中选择“属性”。

6/7

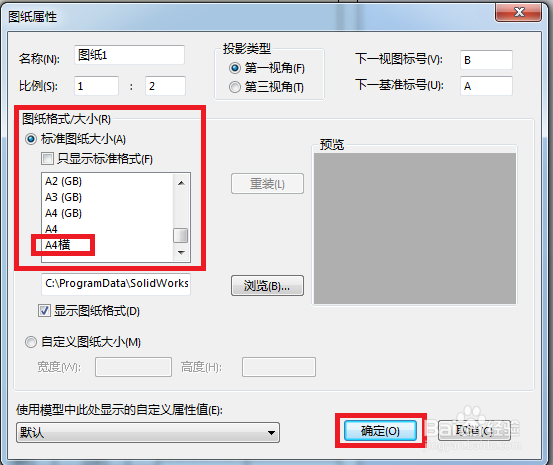

在“图纸格式/大小”下面，便能在此处找到我之前建立的“A4横”图纸格式文件，选择并“确定”。

7/7

就这样，原纵向的工程图就被我改成了横向的。
