smart plc 是西门子系列的一个系别，在西门子200退出市场的情况下smart系列成为有效的替代品被广泛运用，今天给大家介绍一下smart的简单指令。工具/原料moresmart plc电脑方法/步骤1/4分步阅读
2/4
3/4
4/4
方法21/3
2/3
3/3
我们首先学习位逻辑指令，位逻辑指令是smart plc 最基础的部分。它包含了常开触点，常闭触点，以及输出线圈等，位逻辑指令大概分为下图这些，我们用开关点I0.0 与I0.1来控制Q0.0的启停。

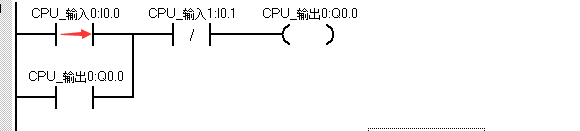

2/4下面通过例子来讲解一下，如图，当I0.0 被按下时，也就是红色箭头接通，该线路闭合那么线圈Q0.0就是吸合状态，

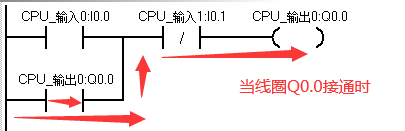

3/4如图，当线圈Q0.0吸合后，常开点Q0.0吸合，此时即使I0.0断开，该电路依然吸合。这是自锁回路

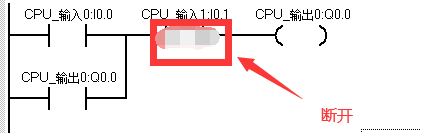

4/4设备要想停止那么需要将I0.1断开，则线路断开，如图控制负载的线圈Q0.0停止。

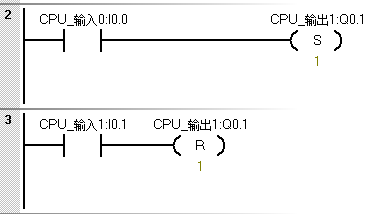

方法21/3要想控制线圈Q0.1的启停也可以用位逻辑的置位与复位实现 如下图

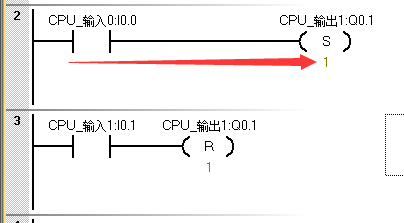

2/3当按下I0.0时，线圈Q0.1置位，意思就是即使I0.0松开之后Q0.1仍然是置1状态所以Q0.1还是吸合状态

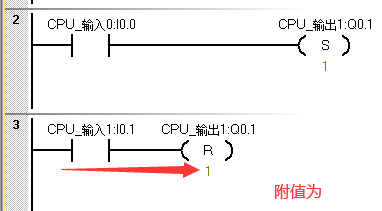

3/3当按下I0.1时，线圈Q0.1复位，意思就是即使I0.1松开之后Q0.1就断开了。
