订阅如何在hypermesh中查看模型的剖面图
来源：网络收集 点击： 时间：2024-03-15【导读】：
本经验教会大家如何在hypermesh软件中查看模型的剖面图。工具/原料moreHypermesh12.0方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

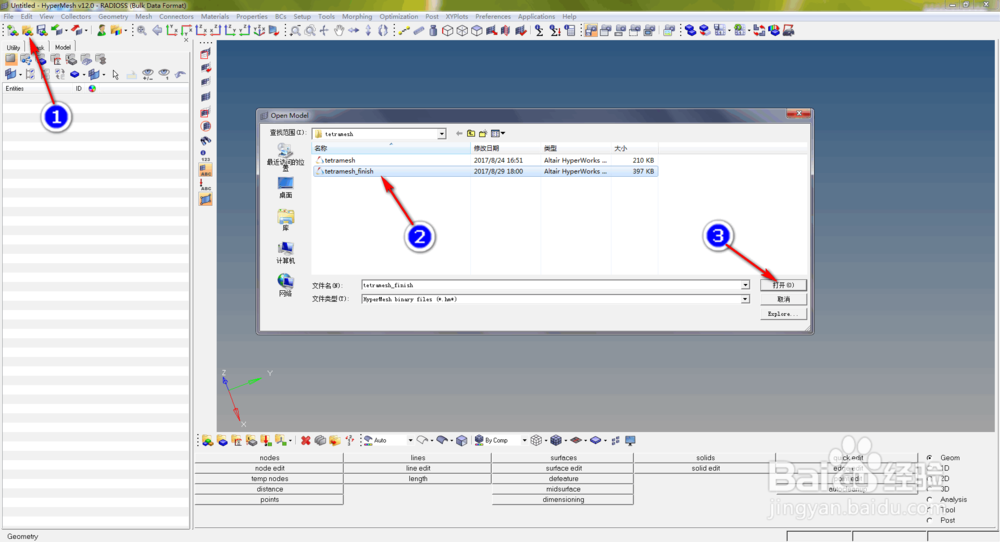

打开Hypermesh12.0，按住Ctrl+O，找到*hm文件，点击打开按钮；
2/6在下方工具栏中选择Toolhidden line命令；

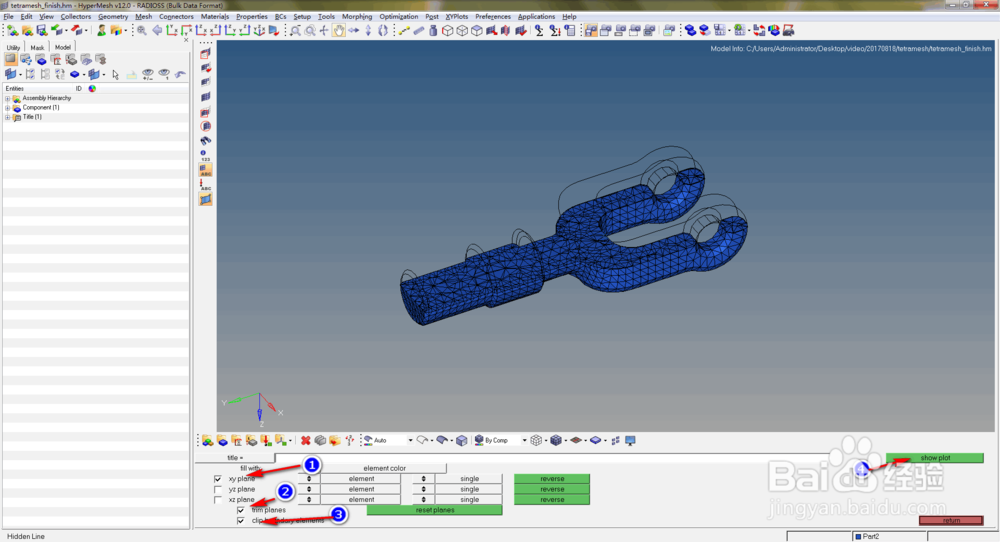

3/6进入hidden line命令对话框，依次勾选xy planetrim planes，左键单击show plot;
4/6如图所示，模型以xy平面为切割面，将模型切开，鼠标拖动切割面，调整切割位置；
5/6按照如图示标注依次勾选，点击show plot,模型切换切割方式，查看断面处的显示方式；
6/6继续调整勾选的选项，模型以横截面的方式显示，根据自己需要的显示方式选择勾选方式，操作完成后退出命令。
注意事项本操作有视频教程，可点击详细观看；
如有疑问，可在下方留言，本人尽快对问题做解答。
