1、MATLAB中，三维曲线的绘制函数是plot3。语法形式如下：

plot3(X, Y, Z）

plot3(X, Y, Z, S)

plot3(X1, Y1, Z1, S, X2, Y2, Z2, S …)

X、Y和Z：三个方向上的坐标值，尺寸相同

S：对曲线的线型、颜色、线宽、点标记样式等属性进行设置。

当X,Y,Z是同维矩阵时，则以X,Y,Z对应列元素绘制三维曲线，曲

线条数等于矩阵列数。

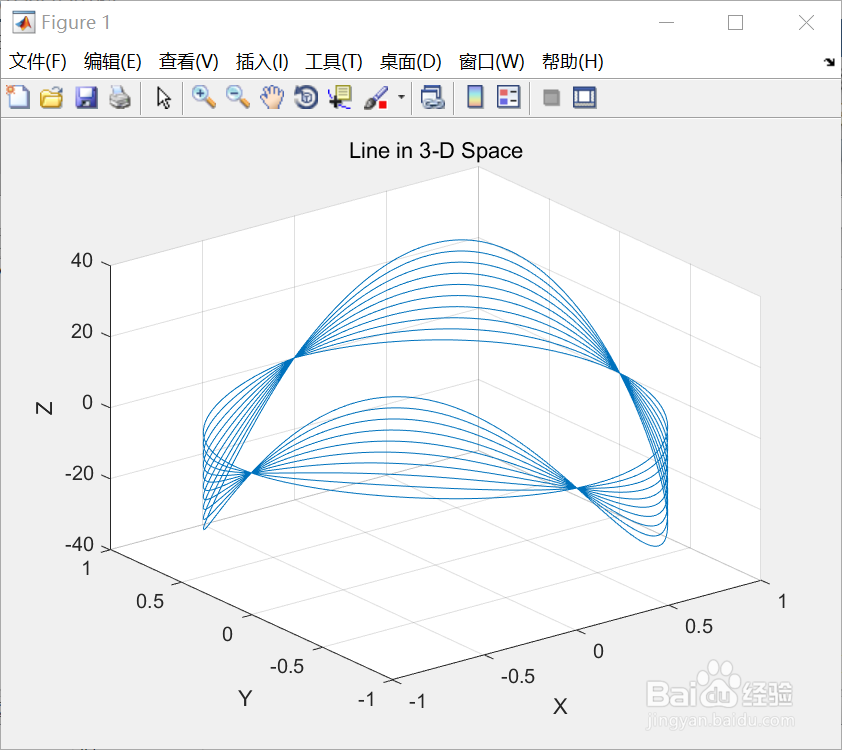

例子：

t=0:pi/100:20*pi;

x=sin(t);

y=cos(t);

z=t.*sin(t).*cos(t);

plot3(x,y,z);

title(Line in 3-D Space);

xlabel(X);ylabel(Y);zlabel(Z);

grid on;

2、绘制三维网格图

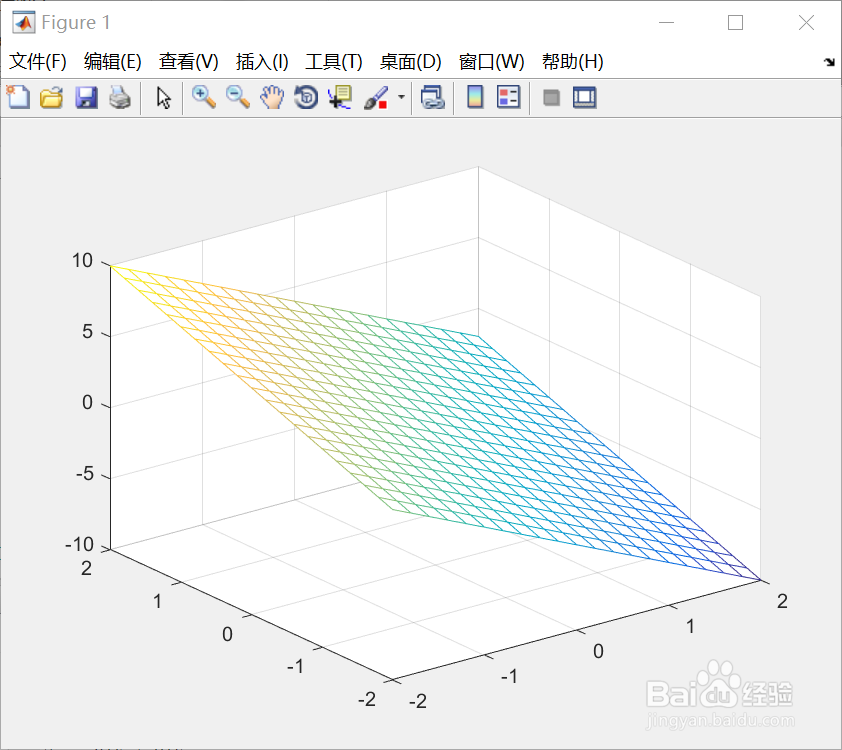

mesh函数用于三维网眼图的绘制，语法为：

mesh(X, Y, Z)

X、Y：网格矩阵数组，一般是通过meshgrid函数生成的二维数组；

Z：函数值数组，通过函数z=f(x,y)计算得到

绘制三维网格图的三个步骤：

#、用函数meshgrid生成平面网格矩阵；

#、计算平面网格矩阵数值矩阵Z，即计算（x,y）平面上所有网格点上的z值；

#、调用函数mesh绘制网眼图。

举例：

x = -2:0.2:2;

y = x;

= meshgrid(x,y);

Z = -3*X + 2*Y;

mesh(X,Y,Z)

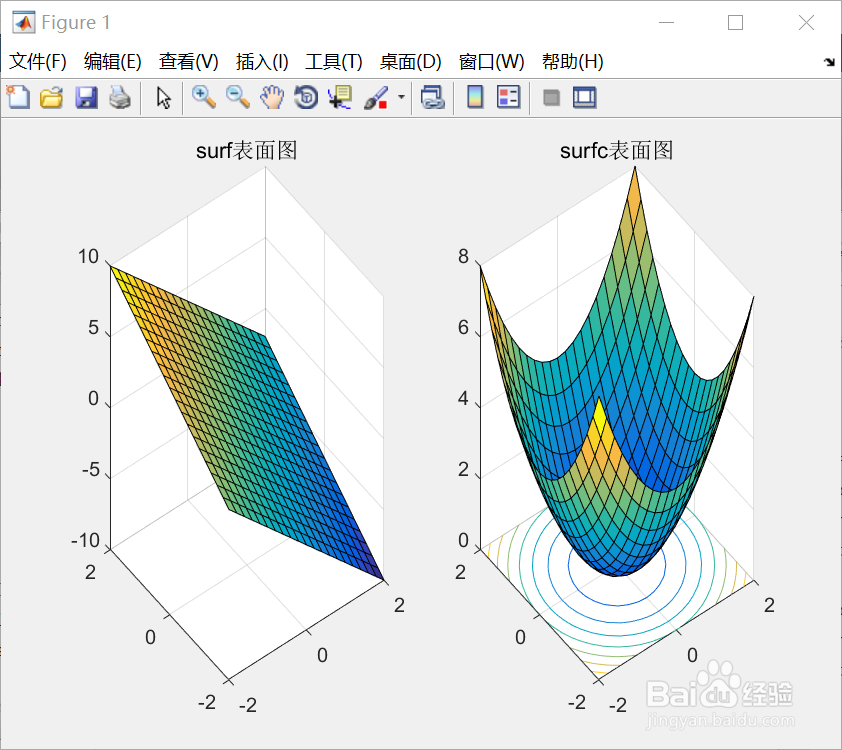

3、绘制三维表面图

surf函数用于三维表面图的绘制，语法为：

surf(X, Y, Z)

surfc（X,Y,Z)

X、Y：网格矩阵数组，一般是通过meshgrid函数生成的二维数组；

Z：函数值数组，通过函数z=f(x,y)计算得到。

Surfc在surf的基础上绘制等值线；

在介绍二维图形时，曾提到条形图、杆图、饼图和填充图等特殊图形，它们还可

以以三维形式出现，使用的函数分别是bar3、stem3、pie3 和fill3。

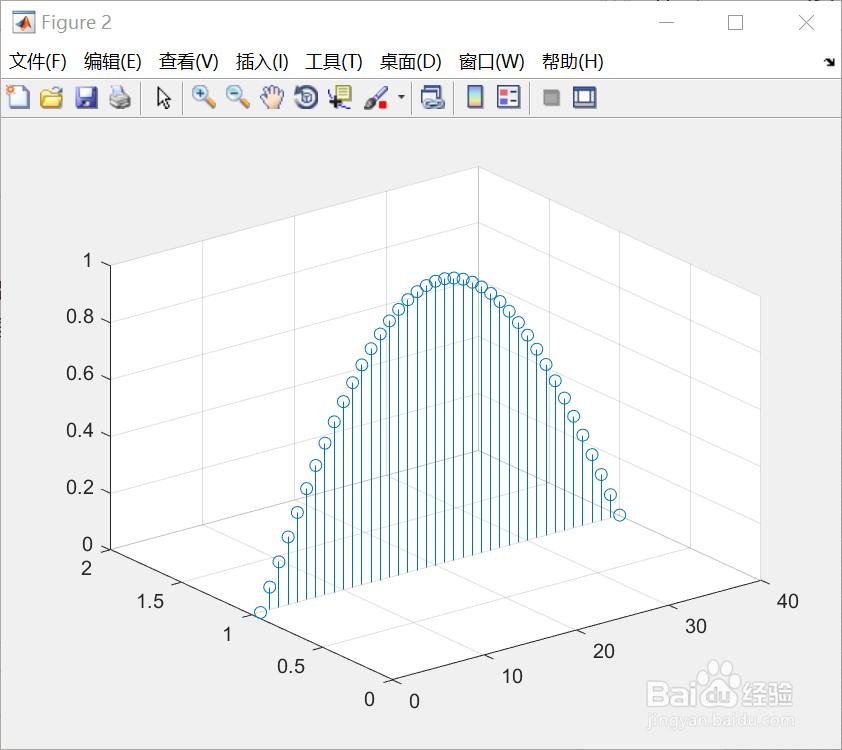

stem3函数绘制离散序列数据的三维杆图，常用格式为：

stem3(z)

stem3(x,y,z)

举例：

figure

X = linspace(-pi/2,pi/2,40);

Z = cos(X);stem3(Z)

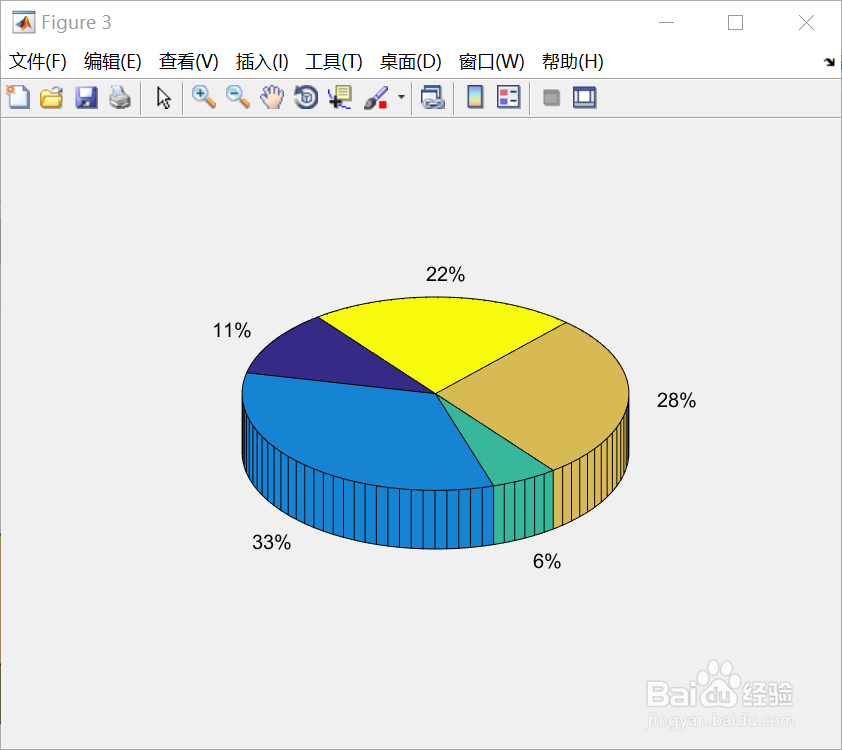

5、pie3函数绘制离散序列数据的三维饼图，常用格式为：

pie3(x)

举例：

x = ;

figure

pie3(x)

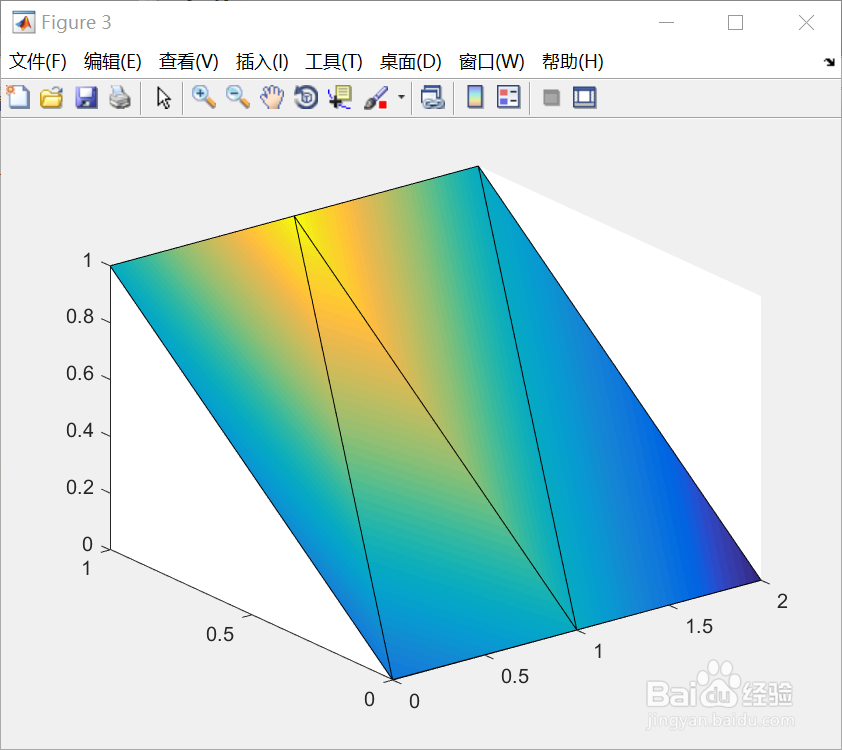

6、fill3函数：

基本用法：

fill3(X,Y,Z,C)

举例：

X = ;

Y = ;

Z = ;

C = [0.5000 1.0000 1.0000 0.5000;

1.0000 0.5000 0.5000 0.1667;

0.3330 0.3330 0.5000 0.5000];

figurefill3(X,Y,Z,C)

matlab三维作图小结
