手把手教学。工具/原料more电脑Solidworks方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
添加薄片

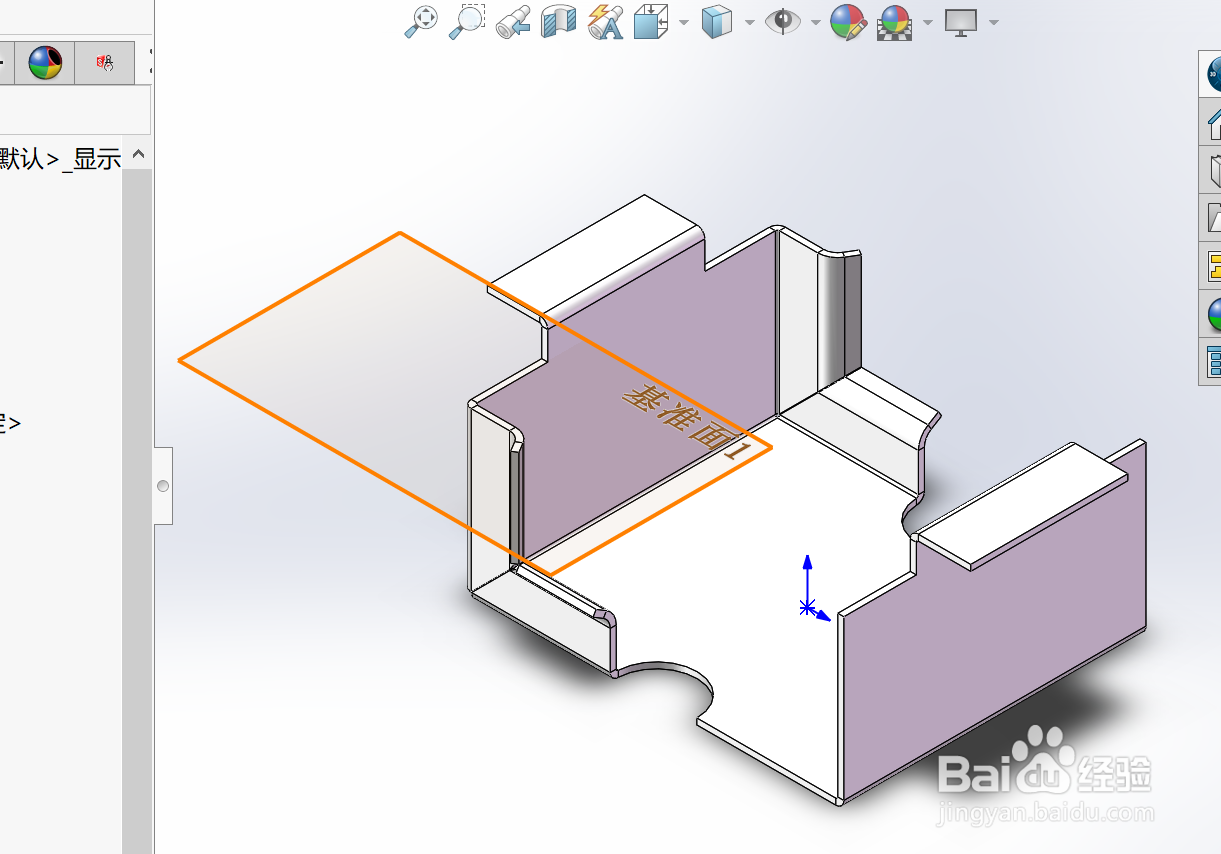

首先准备好自己需要的图。
2/5选择显示的面，然后单击基体法兰/薄片 （“钣金”工具栏）。
3/5绘制一矩形，使矩形的一边线与边线法兰的上边线重合。
标注矩形尺寸为从边线法兰伸出 20、长度为 40。

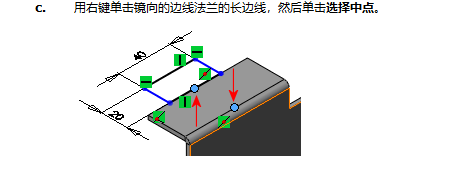

4/5在矩形长线条的之一的中点与边线法兰之间添加重合几何关系：
用右键单击矩形的长线条之一，然后单击选择中点。
单击添加几何关系（尺寸/几何关系工具栏）。
用右键单击镜像的边线法兰的长边线，然后单击选择中点。
5/5单击 。

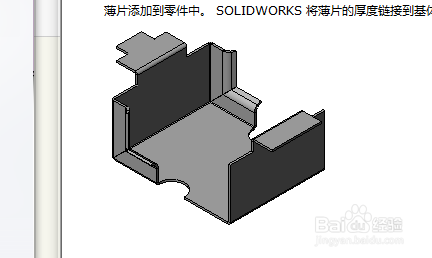

薄片添加到零件中。 SOLIDWORKS 将薄片的厚度链接到基体法兰的厚度。
