DXP编辑好板子的尺寸后，很多时候遇到不同的处境，需要对板子的尺寸和规格进行修正，本经验就是介绍这方面的经验。工具/原料moreDXP14.2一：原始板子的尺寸1/1分步阅读

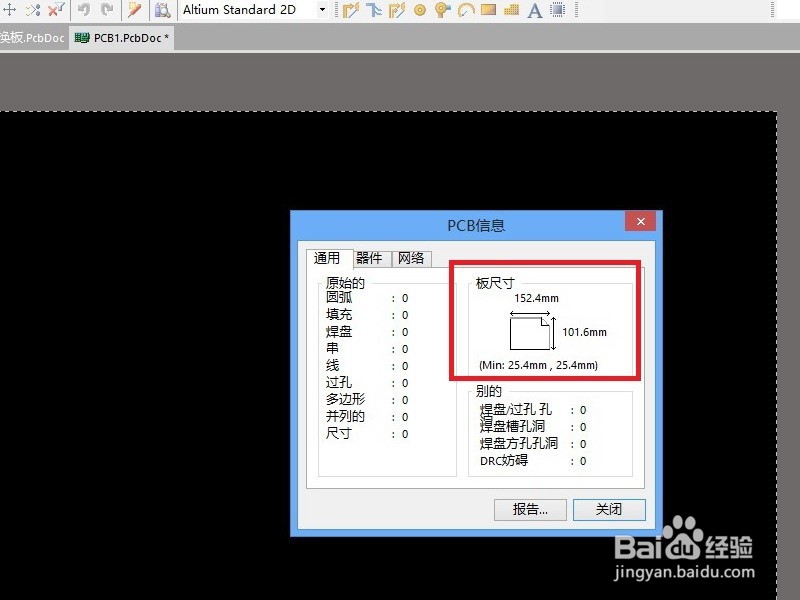

为了演示，首先准备一个PCB板，我们可以查询板子的尺寸为：

152.4*101.6mm。

二：操作步骤和内容1/6

为了能够重新定义尺寸，我们需要将标准二维PCB图变为：

board planning mode。

方法是点击：1

2/6

变成planning mode后，通过菜单改变板子形状：

设计——移动板子顶点。

3/6

此时PCB的周边会出现一圈白色的点和线；

1.我们将鼠标放到顶点处点一下马上放开，然后此时顶点就会随着鼠标移动；

2.将所有顶点向外拖动；

3.拖动完毕后，然后点击鼠标右键。

至此，现在PCB明显比原来PCB板的尺寸大，但是不规则。

4/6

然后我们将layout切换到：keep-out layer；

然后通过快捷icon，找到：放置走线。

注：此时走线是布置在keep-out layer层。

5/6

我们通过布置走线，设计一个闭环走线圈；

然后我们通过鼠标框选选中一圈走线。

注：如果走线不是闭环的，下面步骤就会报错。

6/6

进阶上一步，圈中走先后，通过菜单进行重新规划：

设计——板子尺寸——按照选择对象定义。

三：最终板子的尺寸1/1

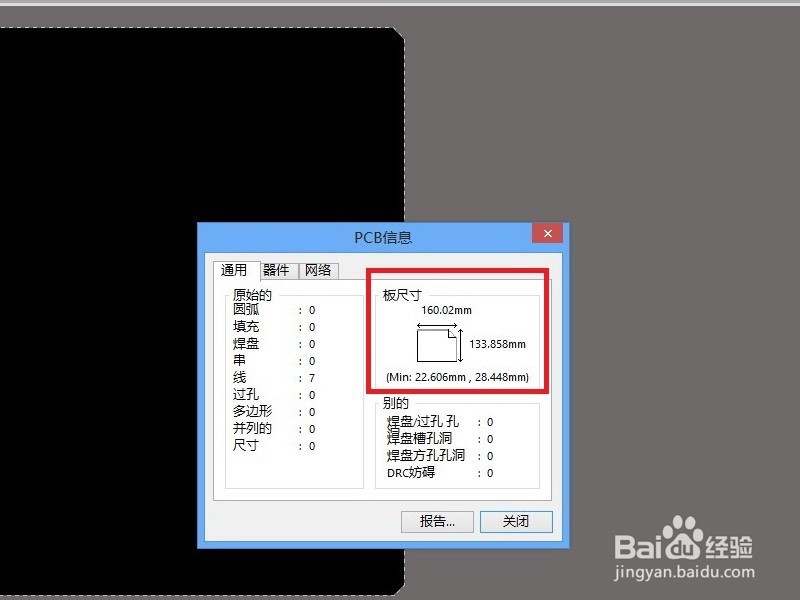

此时PCB板子的形状和keep-out layer层一样，并且可以看到尺寸大小已经变成了：160.02*133.858mm。
